维修调整要领书 1- 56 （ 6 ） 卸下 Y 滚珠螺杆螺母的固定螺丝 （ 7 ） 卸下前侧的锁紧螺母和间隔圈 拆下 SM60602002TN 4 个。 操作前应把 HEAD_UNIT 移到前侧。 要 更换 R 侧的滚珠螺杆时， 应将 HEAD_UNIT 向 L 侧靠。 要 更换 L 侧的滚珠螺杆时， 应将 HEAD_UNIT 向 R 侧靠。 拆下 SM60602002TN 4 个。 拆下 SM60602002TN 后， 应使 HEA…
维修调整要领书
1-55
（4） 拆下后侧的 C 形环。
（5） 将轴承从 Y_ADJUST_PLATE 向箭头方向顶推拔出。
C形环
Y_ADJUST_PLATE
轴承
轴承
维修调整要领书
1-56
（6） 卸下 Y 滚珠螺杆螺母的固定螺丝
（7） 卸下前侧的锁紧螺母和间隔圈
拆下
SM60602002TN 4
个。
操作前应把
HEAD_UNIT
移到前侧。
要更换R侧的滚珠螺杆时，
应将HEAD_UNIT向L侧靠。
要更换L侧的滚珠螺杆时，
应将HEAD_UNIT向R侧靠。
拆下
SM60602002TN 4
个。
拆下SM60602002TN后，
应使HEAD_UNIT向后侧靠。
更换反侧的滚珠螺杆时，
也要同样进行。
※要向后侧靠，以免滚珠螺杆螺母从
Y_BS_CONNECTOR脱出。
Y_BS_CONNECTOR
将
HEAD_UNIT
向后侧靠之后，
要用左手拿住滚珠螺杆的轴，
一面把滚珠螺杆向后侧按，
一面用右手转动锁紧螺母使之松开。
此时间隔圈也要拆下。
锁紧螺母
转动锁紧螺母的方向
前侧
L侧
R侧
维修调整要领书
1-57

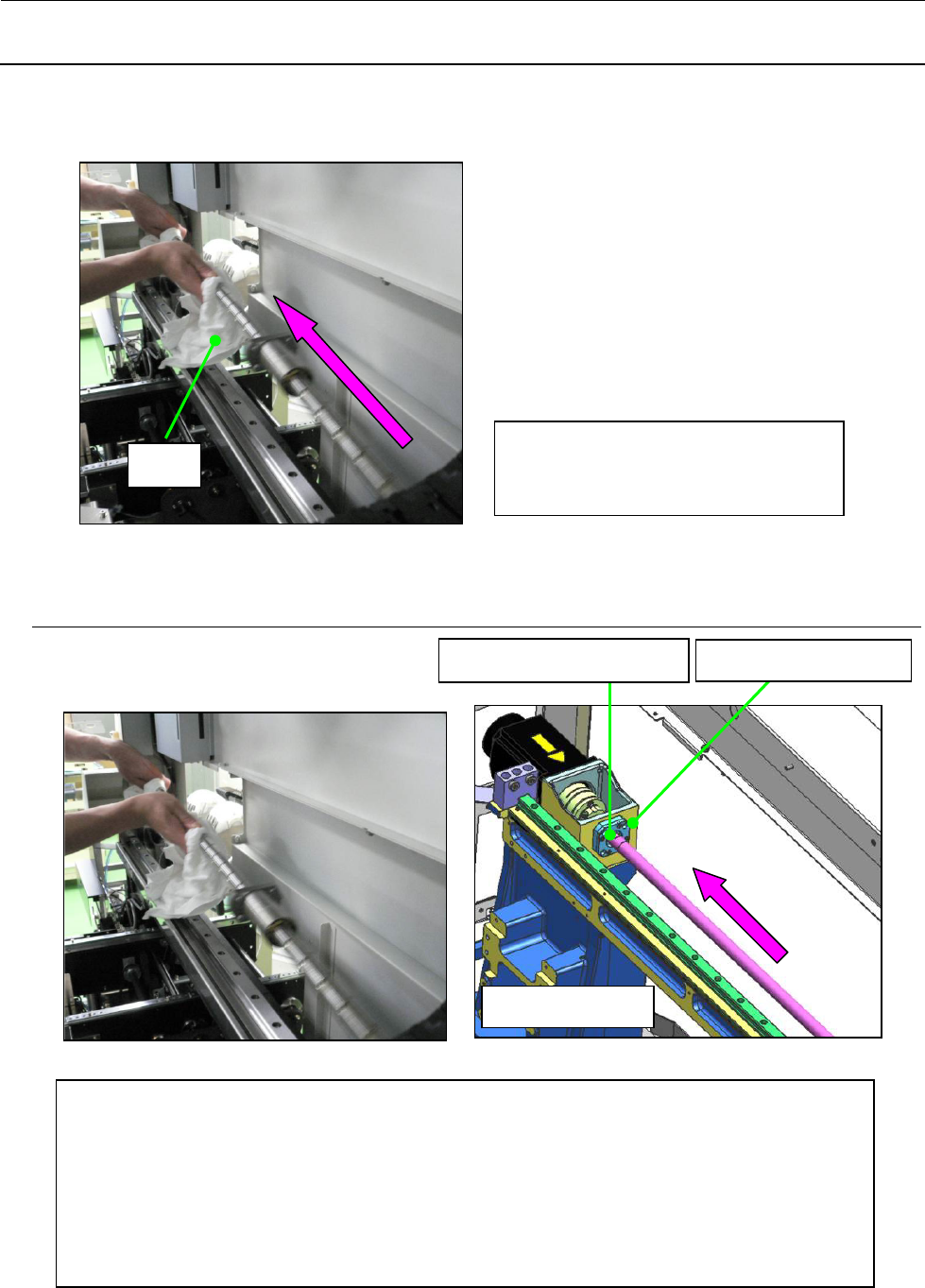

（8） 拔出 Y 滚珠螺杆
※ 不要赤手触摸滚珠螺杆（因为滚珠螺杆会生锈）。
1-9-3．
Y
滚珠螺杆的安装
（1） 放入新的 Y 滚珠螺杆
拆下前侧的锁紧螺母、间隔圈后，
要用左手拿住滚珠螺杆轴，
就此拔出滚珠螺杆。
回丝
按照与
1-9-2
（
6
）相反的顺序，将滚珠螺杆螺母部放入
Y_BS_CONNECTOR，用SM6062002TN在4个部位临时紧固。
（※螺丝应使用新品。）
临时紧固后，请插入Y滚珠螺杆，
要顶到安装在Y_MOTOR_FRAME上的
FIXED_SUPPORT_UNIT。
（※由于在后面的操作中要安装锁紧螺母、间隔圈，所以不要插入到联轴节。）
朝箭头方向插入
FIXED_SUPPORT_UNIT
Y_MOTOR_FRAME
