维修调整要领书 11 -2 11 -2 ．紧急停止开关的更换 1 ）请卸下开关面板护罩（ M3 六角螺丝 4 处） 2) 紧急停止开关的拆卸方法：先确认操作单元按钮没有被按下，再拆下手把制动器，扳倒锁把解锁后，即可从操作部把接触单元卸下，请把锁紧的螺母拧松，卸下操作部。 3 ）从操作电路板卸下电缆，请更换开关。更换部位货号品名每台数量前侧 40120505 EMG SW (F) ASM 1 前侧（ …

维修调整要领书

11-1

有关开关类･护罩

11-1．

按键开关的更换（标准规格机、EN 规格机通用）

① 送料器 SW

（不间断操作装卸时）

② 激光 ON 指示灯

（装有共面性选配件时）

③ 起动 SW

④ 键盘变换 SW

（背面操作装卸时）

⑤ 键开关

⑥ 停止 SW

1）请从主体装置上卸下整个操作装置。（M4 六角螺丝 4 处）

2）请卸下开关面板护罩（M3 六角螺丝 4 处）

3）卸下操作基板。

4）拆卸开关时，要从保护罩的内侧开始一边用手按住开关上的垫片一边旋转，进行拆卸。

5）安装时请按照相反的程序进行。

盖罩内侧拆卸开关

为了防止突然的起动造成事故，请关掉电源之后再进行操作。

危险

※更换部品的一览表

登载在14-9-3章。

关的插头和操作开关基板的插头的组合，安装时要注意方向性。

注意

前侧

箱

拔

操作盘

槽

安装螺母

固定部件

边缘

旋转

后侧 ※KE-3010AC无后侧开关

维修调整要领书

11-2

11-2．

紧急停止开关的更换

1）请卸下开关面板护罩（M3 六角螺丝 4 处）

2) 紧急停止开关的拆卸方法：先确认操作单元按钮没有被按下，再拆下手把制动器，扳倒锁把解锁

后，即可从操作部把接触单元卸下，请把锁紧的螺母拧松，卸下操作部。

3）从操作电路板卸下电缆，请更换开关。

更换部位

货号

品名

每台数量

前侧 40120505 EMG SW (F) ASM 1

前侧（EN 规格机） 40131989 EM SW F CABLE ASM (EN) 1

后侧 40120506 EMG SW (R) ASM 1

后侧（EN 规格机） 40131990 EM SW R CABLE ASM (EN) 1

4) 安装方法：拆下锁定螺母，确认橡皮垫圈正常安装后，将操作部从面板前面穿过面板孔。使操作

单元的 TOP 标记朝正上方，拧紧锁定螺母。再安装接触单元，提起锁定杆锁定，安装好拉杆制动

器。

紧急停止开关

螺母锁紧

锁把

锁

定

手把制动器

旋具

拆下

操作部

面板

接触单元

橡胶垫圈

锁紧螺母

EN规格机时

请插入开关回转挡销

（HA006260010）。

※请放入橡皮垫圈与面板前面之间。

TOP 标记

维修调整要领书

11-3

11-3．

护罩打开开关的更换

11-3-1．

护罩打开开关的更换（通用）

1）请拔出①护罩打开开关的连接器，前侧是从操作基板（CN8）中拔出，后侧是从中继连接器（CN7）

中拔出。

2）请切断束线箍，拆下②带垫圈内六角螺栓（SL6042042TN），更换①护罩开放开关的主体。

3）安装时请按照相反的程序进行。

※ 安装后，请确认安装在安全罩上的④安全开关钥匙是否被正确插入护罩开放开关。

为了安全，这一安全开关钥匙使用特殊的螺丝（⑤螺旋键），不能简单地拆下。要调整时必须有

专用的扳手（六角扳手（40080491））。

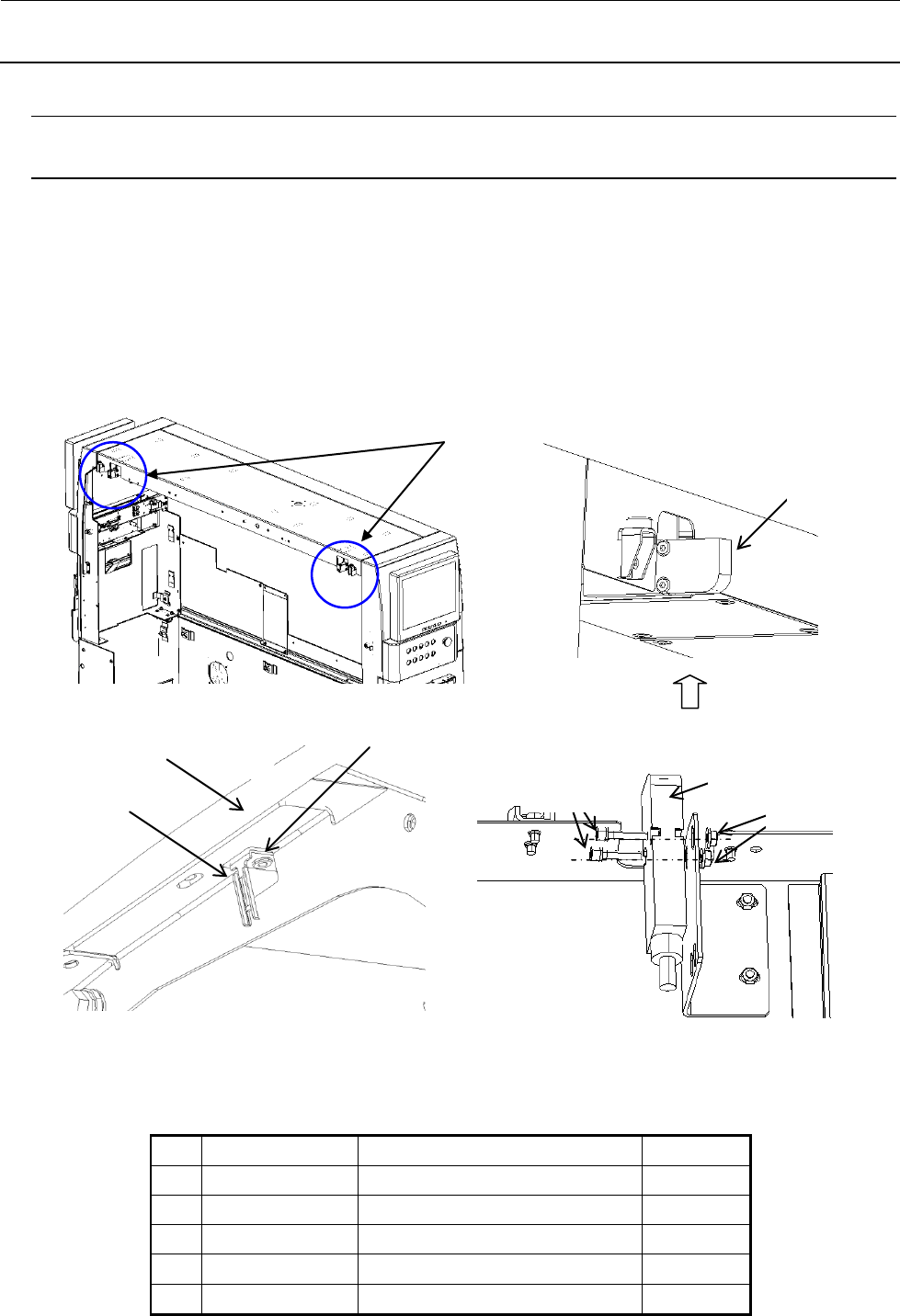

图 11-3-1 开关本体的更换

表 11-3-1 盖罩开启开关的更换零件

No.

货号

品名

每台数量

① 40002254 COVER_OPEN_SW_CABLE_ASM 2 (1)

② SL6041642TN SCREW 4 (2)

③ NM6040001SC FLANGE NUT M4 4 (2)

④ HA005280010 SAFTY_SWITCH_KEY 2 (1)

⑤ 40080490 KEY_SCREW 4 (2)

※ ( )内是 KE-3010AC(仅前侧有开关) 每台的数量。

①

③

②

⑤

安全罩

④
