维修调整要领书 8-2 4 ） 卸下照明装置即会露出照相机，请拆下 M4×20 带垫片螺丝（ SL6042092TN ） 3 个，卸下照相机。 图 8- 1-2 5 ） 用酒精等清洁摄像机的安装面。 6 ） 请按相反的顺序将新的摄像机和照明装置返回原处。 7) 插入照相机电缆时，正面看着连接器部的 △ 记号插入。 图 8- 1-3 40106751 ： S- VCS ST 摄像机组件 40106752 ： S- VCS OP 摄像机组件…
维修调整要领书
8-1
8
VCS
8-1．
CCD 摄像机、镜头的更换（以 S-VCS 摄像机组件更换。）
1） 请取下照明装置护罩的锁销，拆下前后的平板 V。
2） 请拆下位于背侧的②电缆夹，拔掉照明装置的电源线连接器。
另外，如果附带可选 VCS 时，请拆下切换气缸的配管和切换传感器的连接器。
3） 请取下①照明装置固定螺丝（4 处），卸下照明装置。
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
图 8-1-1
平板 V
护罩锁销
SL6051492TN
M 5×12 护盖 Cap 4 各 ①
②电缆夹
危险
维修调整要领书
8-2

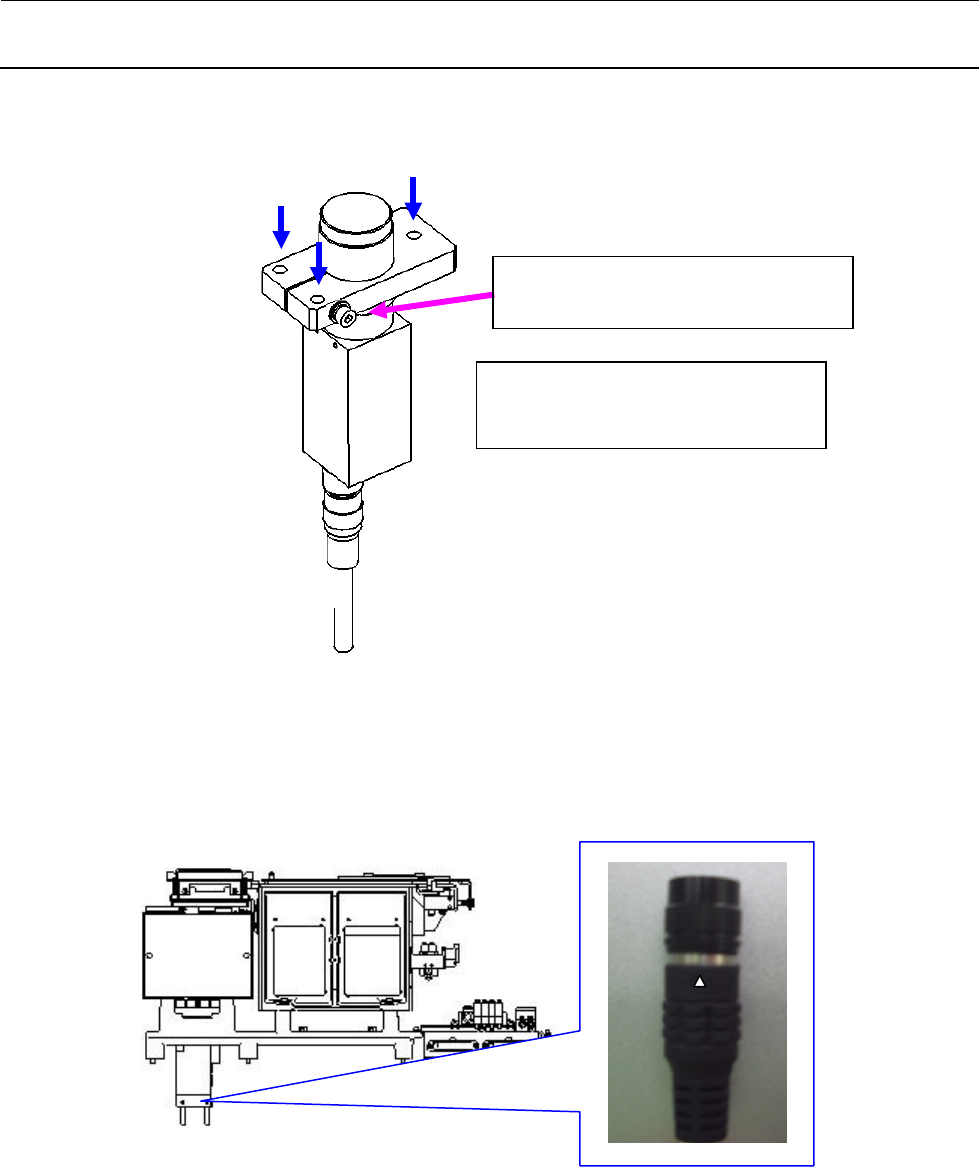

4） 卸下照明装置即会露出照相机，请拆下 M4×20 带垫片螺丝（SL6042092TN）3 个，卸下照相机。
图 8-1-2
5） 用酒精等清洁摄像机的安装面。
6） 请按相反的顺序将新的摄像机和照明装置返回原处。
7) 插入照相机电缆时，正面看着连接器部的△记号插入。
图 8-1-3
40106751：S-VCS ST摄像机组件
40106752：S-VCS OP摄像机组件
该螺丝已在工厂内调整好，故绝对不
要拆下。
维修调整要领书
8-3
8-2．
标准 S-VCS→选购品 S-VCS 变换气缸的更换
1） 关闭蝶阀，停止空气的供给。
2） 拔掉图 8-2-1 的空气软管①，卸下 VCS 传
感器组件。
3） 参照图 8-2-2，更换气缸。组装时请注意不
要给气缸施加负荷。
＜气缸的调整方法＞
1） ＶＣＳ传感器的安装尺寸为气缸左端面到传感器全端面的尺寸 22.5mm，选购品ＶＣＳ传感器的安
装尺寸为气缸右端面到传感器后端面 6.5mm（参照图 8-2-1）。组装后请确认传感器的检测。
2） 气缸伸出时，请把滑动装置调整为伸出 7mm（参照图 8-2-2）。
更换了速度控制器之后，请调整到以 500mm/s（大致标准）进行切换。
图 8-2-1
40002146
VCS 传感器组
40002147
选购品 VCS 传感器组
①
22.5 ㎜
6.5 ㎜
图 8-2-2
M3×25 螺栓 4 个
螺母
1 个
1 个
M3×6 螺栓 4 个
1 个
1 个
2 个
2
个
