维修调整要领书 1- 55 （ 4 ） 拆下后侧的 C 形环。 （ 5 ） 将轴承从 Y_ADJUST_PLATE 向箭头方向顶推拔出。 C 形环 Y_ADJUST_PLATE 轴承 轴承
维修调整要领书
1-54
A
Y_MOTOR_FRAME
BASE_FRAME
松开
YR
侧滚珠螺杆的锁紧螺母时，
利用Y电动机框架与座架的空隙，将夹有扳手的回丝放入空隙内。
向视图
A
利用这一空隙
YR
后侧
YL
时也进行相同的操作。
22一头的扳手
转动扳手的方向
用回丝等保护护罩
17
一头的扳手
扳手转动的方向
17
一头的扳手
22一头的扳手
转动
22
一头扳手的方向
YR
前侧
维修调整要领书
1-55

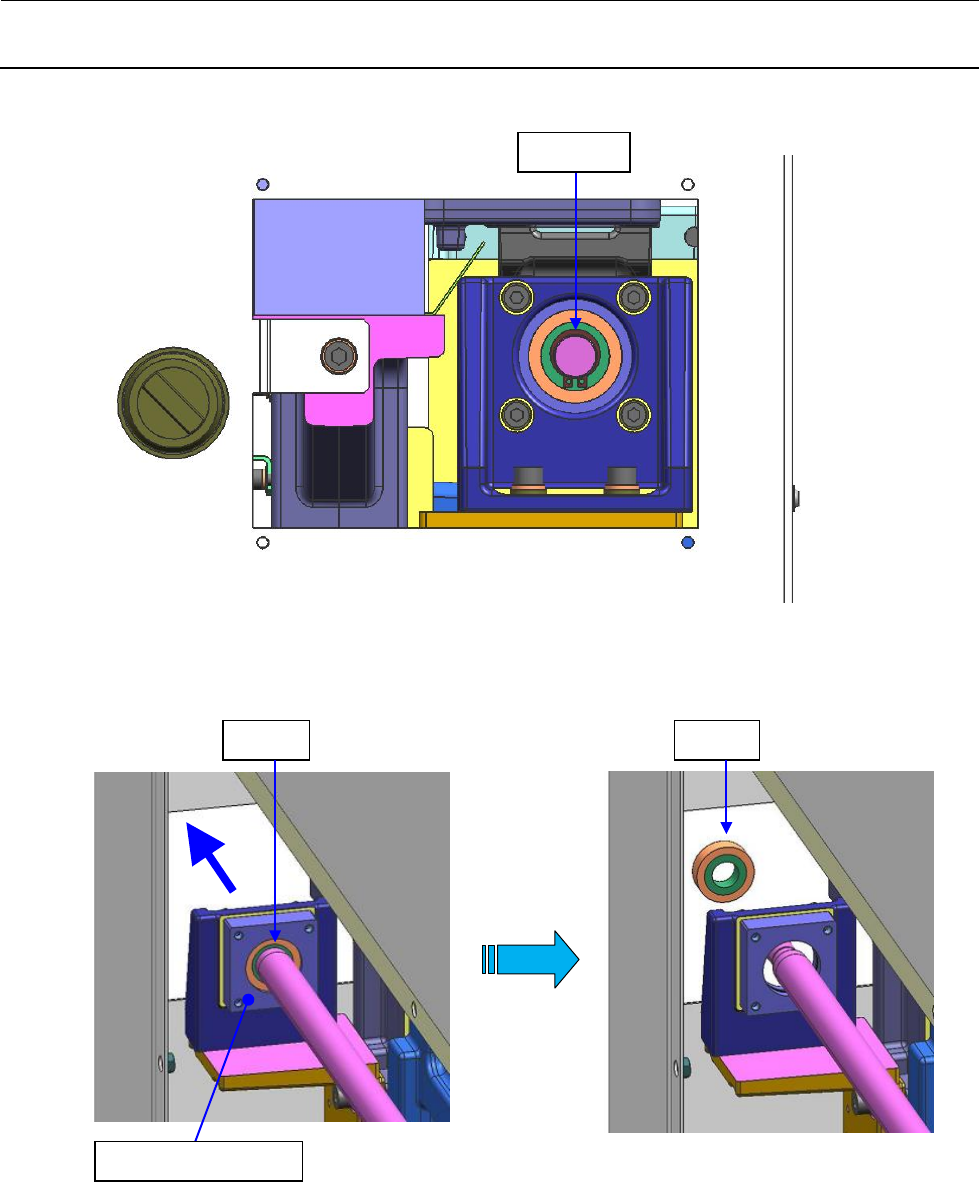

（4） 拆下后侧的 C 形环。
（5） 将轴承从 Y_ADJUST_PLATE 向箭头方向顶推拔出。
C形环
Y_ADJUST_PLATE
轴承
轴承
维修调整要领书
1-56

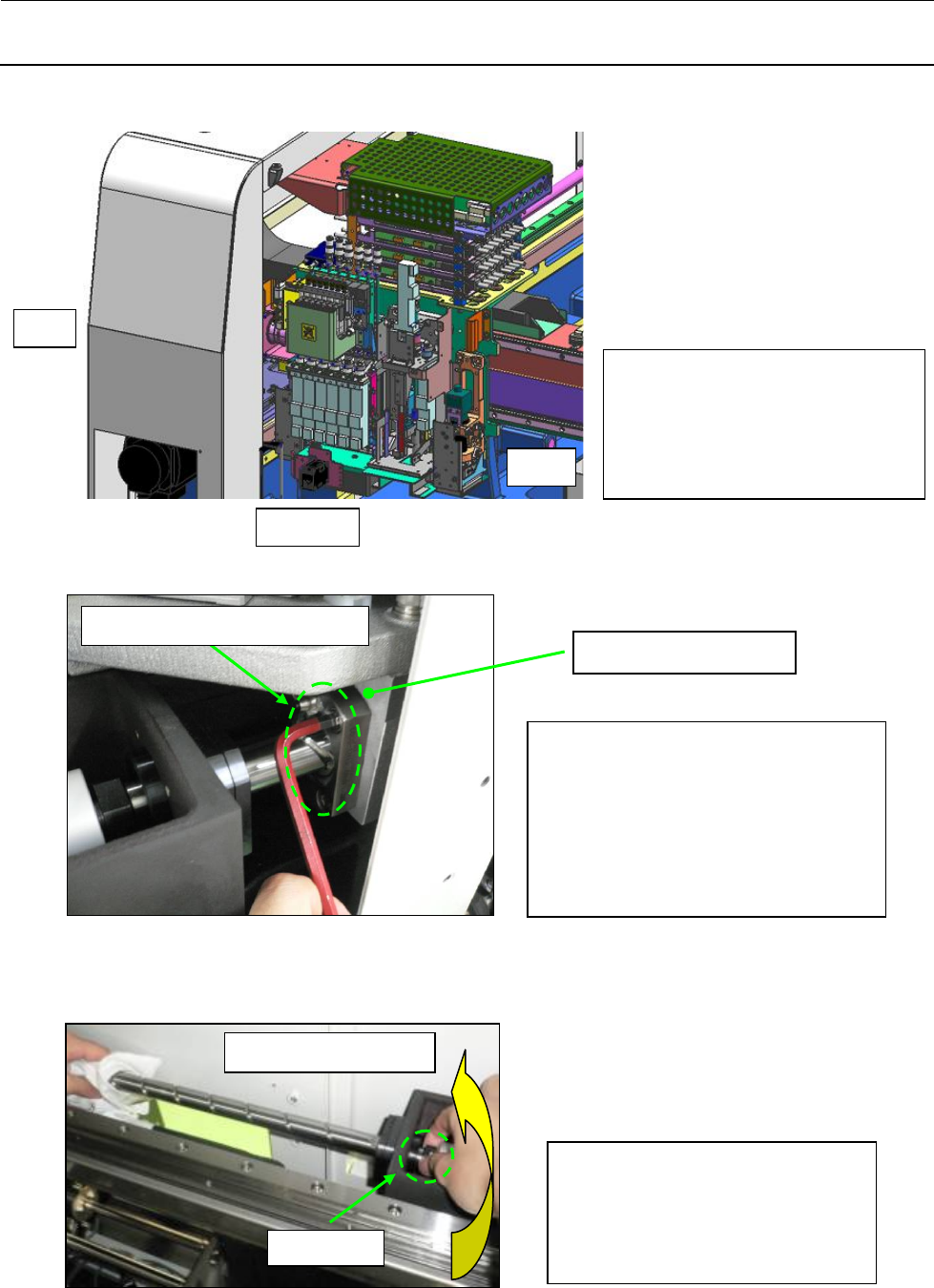

（6） 卸下 Y 滚珠螺杆螺母的固定螺丝
（7） 卸下前侧的锁紧螺母和间隔圈
拆下
SM60602002TN 4
个。
操作前应把
HEAD_UNIT
移到前侧。
要更换R侧的滚珠螺杆时，
应将HEAD_UNIT向L侧靠。
要更换L侧的滚珠螺杆时，
应将HEAD_UNIT向R侧靠。
拆下
SM60602002TN 4
个。
拆下SM60602002TN后，
应使HEAD_UNIT向后侧靠。
更换反侧的滚珠螺杆时，
也要同样进行。
※要向后侧靠，以免滚珠螺杆螺母从
Y_BS_CONNECTOR脱出。
Y_BS_CONNECTOR
将
HEAD_UNIT
向后侧靠之后，
要用左手拿住滚珠螺杆的轴，
一面把滚珠螺杆向后侧按，
一面用右手转动锁紧螺母使之松开。
此时间隔圈也要拆下。
锁紧螺母
转动锁紧螺母的方向
前侧
L侧
R侧
