维修调整要领书 1- 12 2 ） 后方固定时，要使 Y 传感器碰块与传感器表面的空隙为 1.8 ～ 2.5mm （目标是 2.0mm ）。 ＜ M 、 L 基板规格 ＞ c 0.8 ～ 1.5mm （ 目标是 1.0mm ）
维修调整要领书
1-11
1-3-2．
Y
轴极限传感器、
Y
轴原点附近传感器的更换
※ 更换传感器时，不需要调整位置。
※ 包括支架也更换时，需要调整位置。
1） 松开 Y 极限传感器托架的止动螺丝进行调整，离开座架之开尾销安装中心位置的距离要成为下图
所示的尺寸，然后予以固定。
＜
M
、
L
基板规格
＞
图
1-3-2-1 M
、
L
基板规格
前侧（Y 负侧极限传感器）
从前侧开尾销安装中心位置到传感器中心的距离
162mm
前侧 2（Y 接近传感器）
从前侧开尾销安装中心位置到传感器中心的距离
177mm
后侧 2（Y 正正侧极限传感器）
从前侧开尾销安装中心位置到传感器中心的距离
158.5mm
极限传感器与碰块的空隙
0.8～1.5mm
（目标是 1.0mm）
向视A 向视B
Y极限传感器
向视A 向视B
开尾销孔部
开尾销孔部
开尾销孔部 开尾销孔部
维修调整要领书
1-12

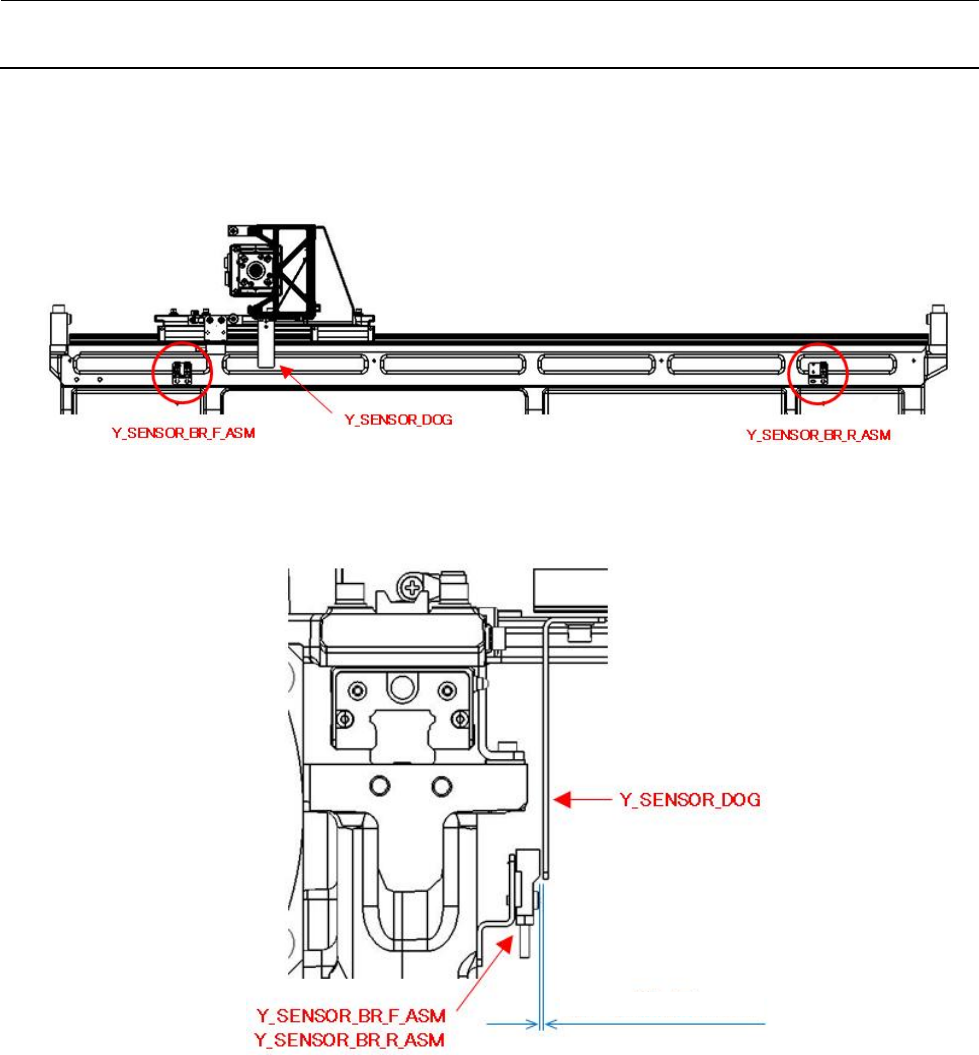

2） 后方固定时，要使 Y 传感器碰块与传感器表面的空隙为 1.8～2.5mm（目标是 2.0mm）。
＜
M
、
L
基板规格
＞
c
0.8～1.5mm（目标是1.0mm）
维修调整要领书
1-13
1-3-3．
极限传感器的动作确认
1-3-3-1. X
极限传感器的动作确认

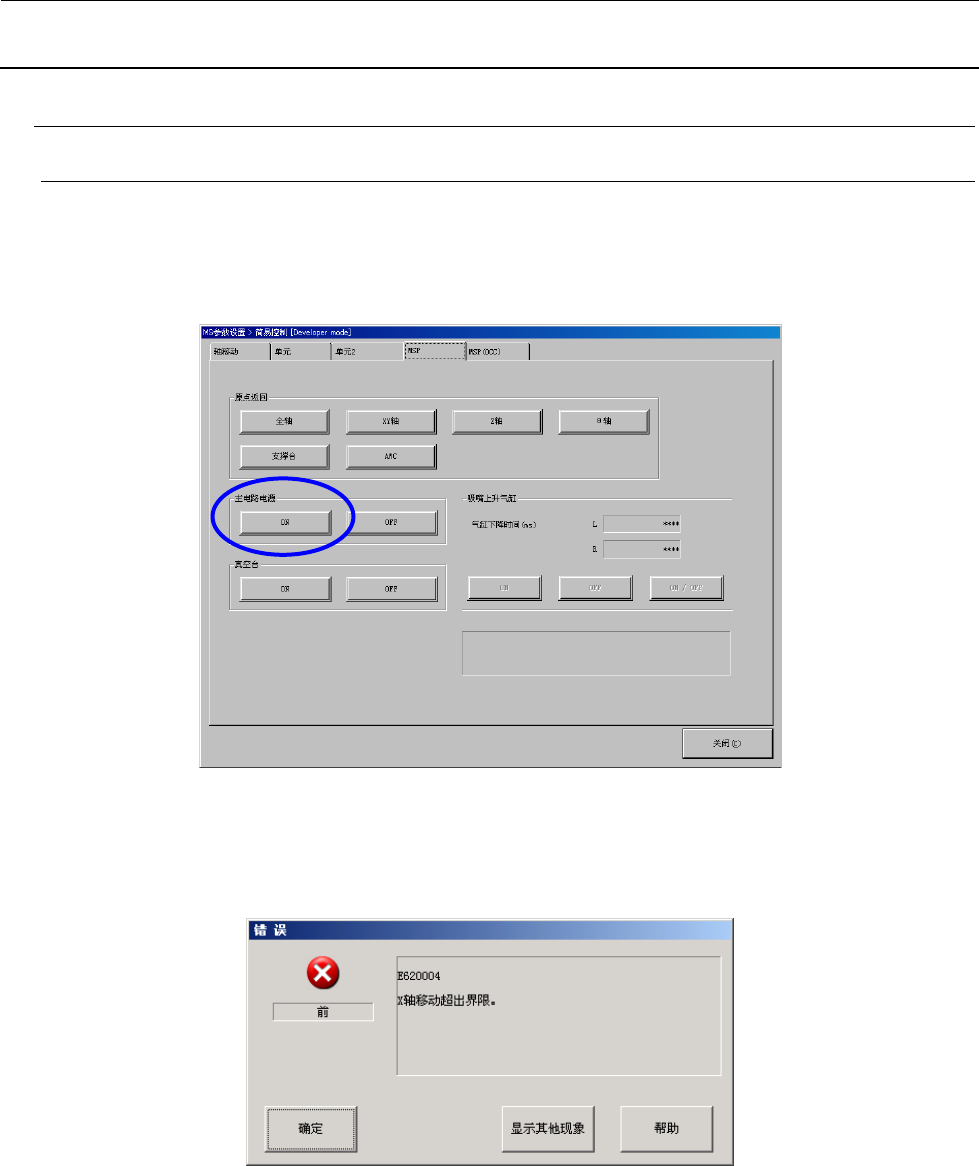

1） 更换传感器后，启动机器会显示“原点复归”的对话框，请取消之，不进行原点复归。
2） 请从主机软件的维护菜单中选择 MS 参数设置。
3） 请在 MS 参数画面上启动简易控制，选择 MSP 选项卡内的“主电路电源”的 ON。
4） -X 极限传感器的动作确认。以手动将 Head 向左侧移动到-X 极限传感器被关掉的位置。
此时，请确认监视器上弹出 X 轴移动极限的对话框。
5） 请将 Head 移动到右侧，解除-X 极限传感器。
6） 解除后，与第 3）步的操作一样请接通主电路电源，关闭监视器的 X 轴移动极限显示。
