1-6-7．
Head
外围的配线
把来自 XY 拖链电缆（40146388）的各线束配置到以下部位。
配线时请勿使电缆强行弯曲或承载負荷。特别对光纤电缆要谨慎操作。

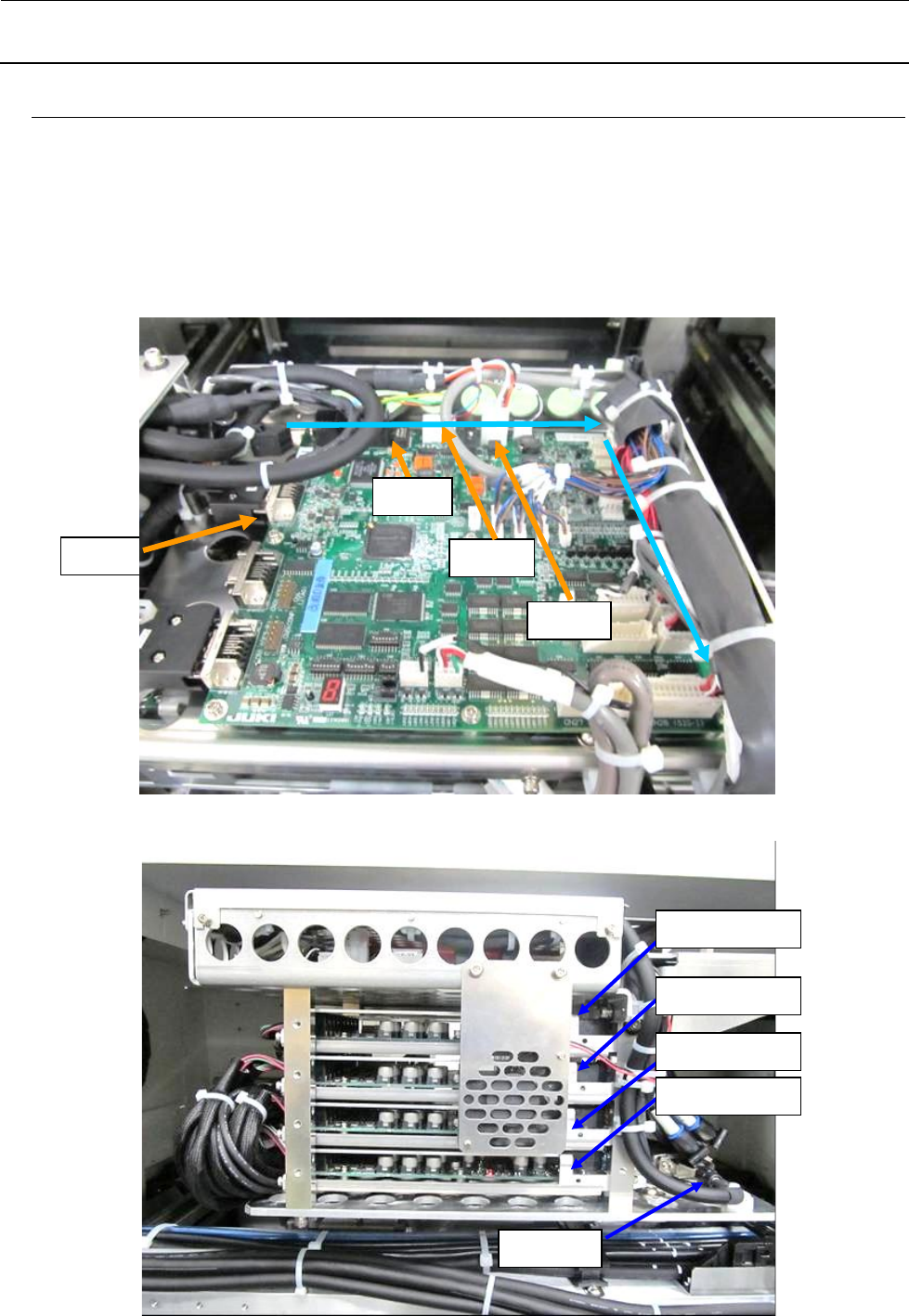

1） HEAD-CN13、HEAD-CN15、EN1、HEAD-CN2 插入图 1-6-7-1 的位置。
2） ZTA-CNP1、ZTB-CNP1、ZTC-CNP1、ZTD-CNP1 插入图 1-6-7-2 的位置。
3） SENS X 在图 1-6-7-2 的位置上中继。连接器部、电缆部均进行固定。
图
1-6-7-1
图
1-6-7-2
CN2
EN1
CN15
CN13
EN1
SENS X
ZTC-CNP1
ZTA-CNP1
ZTB-CNP1
ZTD-CNP1
维修调整要领书
1-32

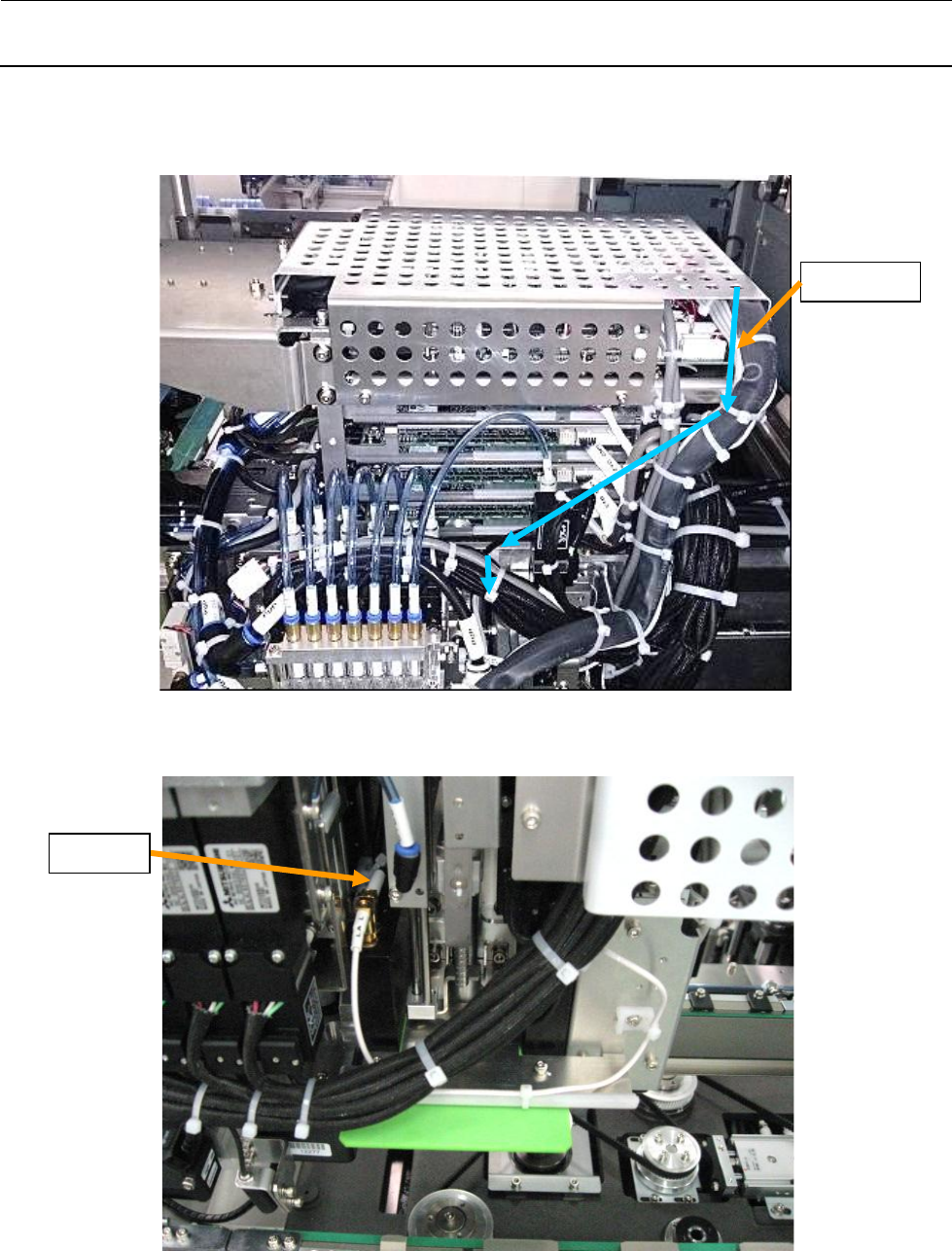

4） ZTD-CN5 沿图 1-6-7-1 蓝色箭头的路线配线，插入图 1-6-7-3 的位置。
5） FMLA 与 ZTD-CN5 是相同路线，沿图 1-6-7-3 蓝色箭头的路线配线，插入图 1-6-7-4 的位置。
图
1-6-7-3
图
1-6-7-4

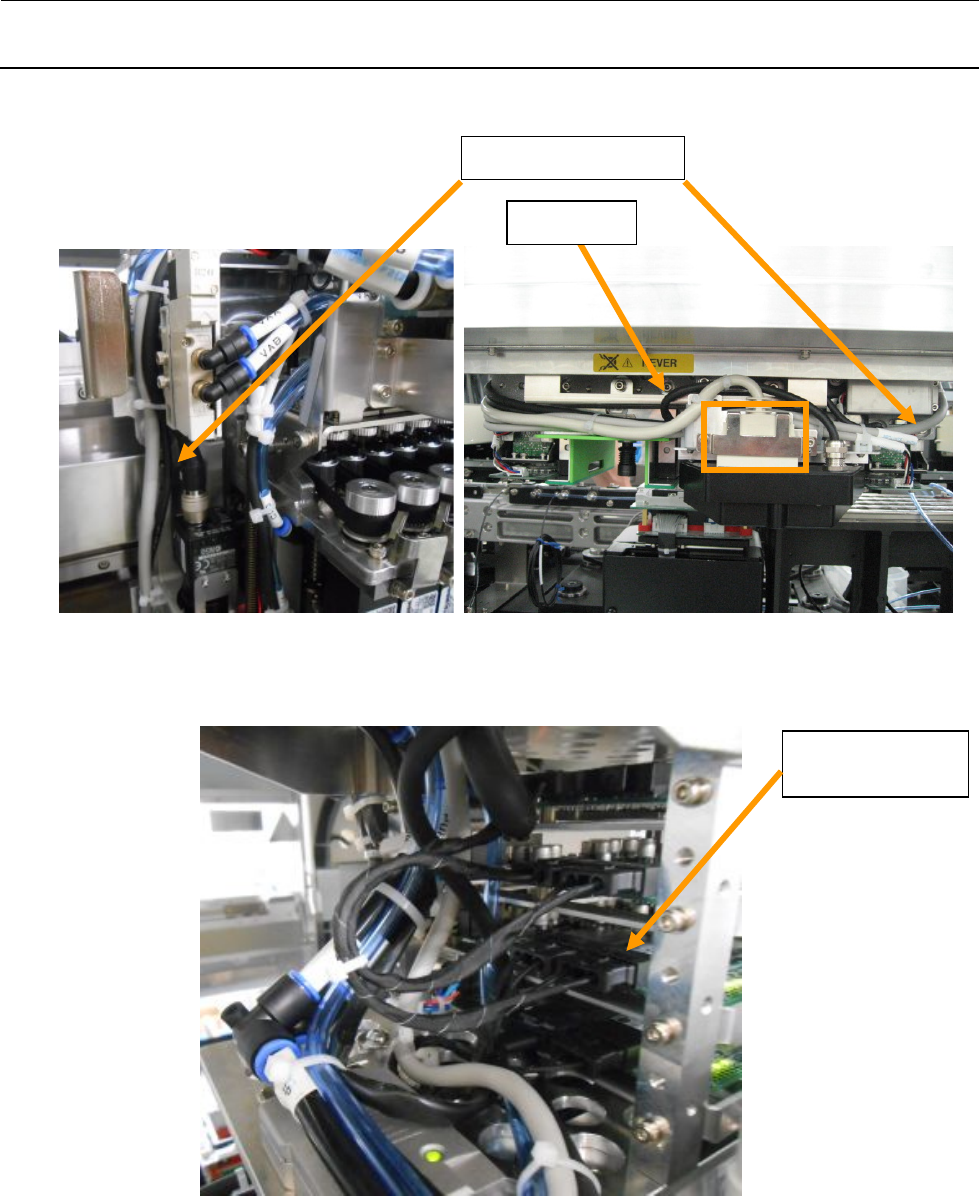

6） 1394 ROBOT CABLE 沿图 1-6-7-5 的路线配线，在图 1-6-7-6 的位置上中继。
中继是在红线框内连接器的背面。
ZTD-CN5
FMLA
维修调整要领书
1-33
7） OPTICAL FIBER CABLE 插入图 1-6-7-7 的位置。
图
1-6-7-5
图
1-6-7-6
图
1-6-7-7
1394 ROBOT CABLE
中继对象
OPTICAL FIBER
CABLE
