维护调整要领书
26-5
26-4 更换电路保护器 2、3
1) 请拆下螺丝，打开护罩。（参见图 24-1）
2) 请拔下连接到电路保护器 2、3 的端子(CP-IN, CP-OUT)。
3) 如下图所示从左右捏住箭头部分，将电路保护器 2、3 向主机外侧拔出。
4) 安装时，请按照相反步骤操作。
CP3-IN
CP3-OUT
CP2-IN
CP2-OUT
维护调整要领书
26-6

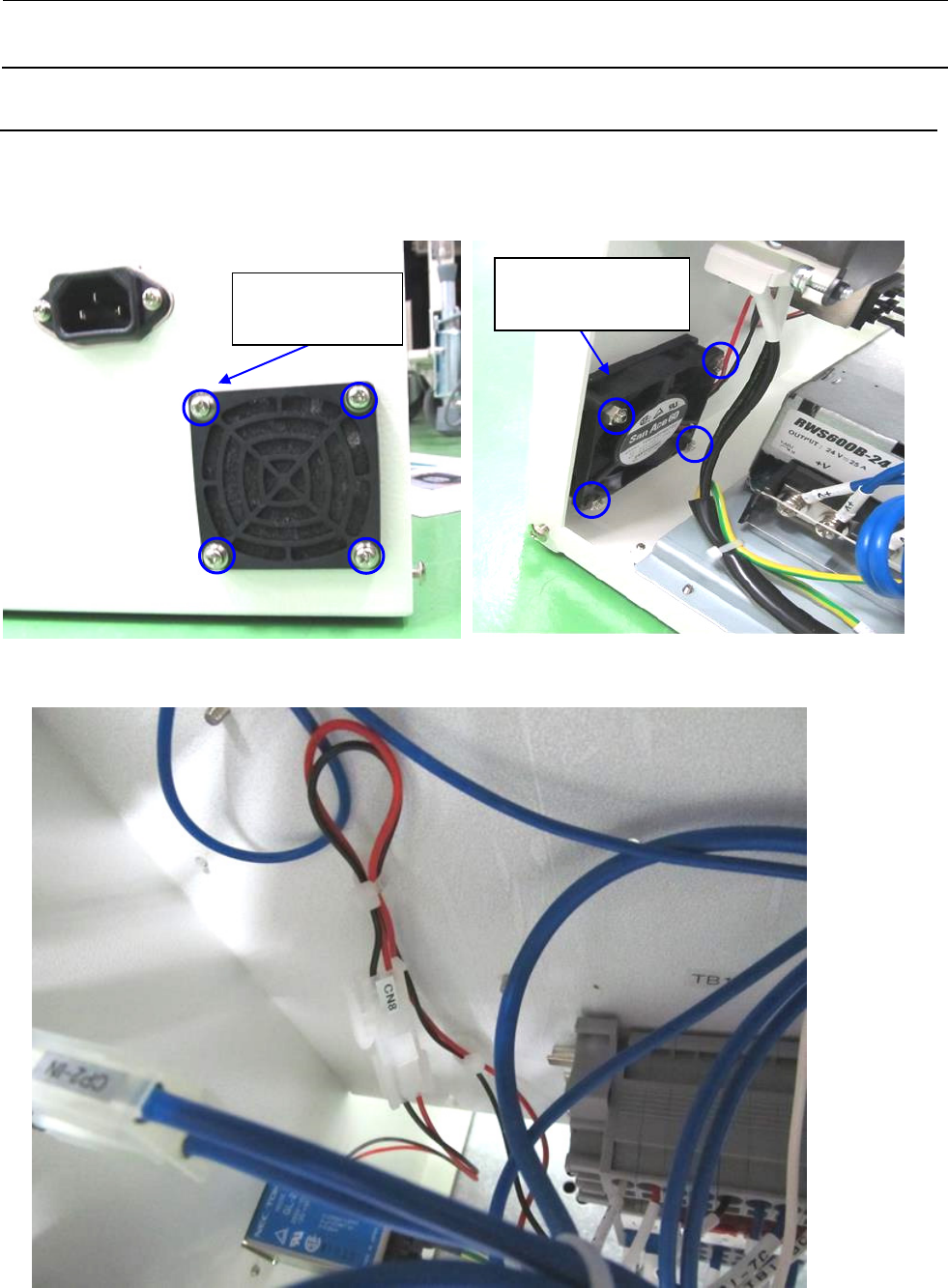

26-5 更换散热风扇・过滤器
1) 请拆下螺丝，打开护罩。（参见图 24-1）
2) 请拆下风扇・过滤器的 4 处螺丝(SL4043091SC)、螺母(NM6040001SC)。
3) 要更换散热风扇时，请拔下转接插头（CN8）。
4) 安装时，请按照相反步骤操作。
SL4043091SC
SCREW M4 L=30
NM6040001SC
NUT M4X0.7 TYPE1
维护调整要领书
26-7
26-6 更换 SW 电源
1) 请拆下螺丝，打开护罩。（参见图 24-1）
2) 请拔下连接在电源上的端子（+V,-V,PSU-FG,P SU -L,PSU-N,PE）。
3) 请拆下主机底面固定电源托架的 4 处螺丝(SL4030891SC)。
SL4030891SC
SCREW M3 L=8
+V -V
PSU-FG PSU-L PSU-N
PE
