维修调整要领书
1-25

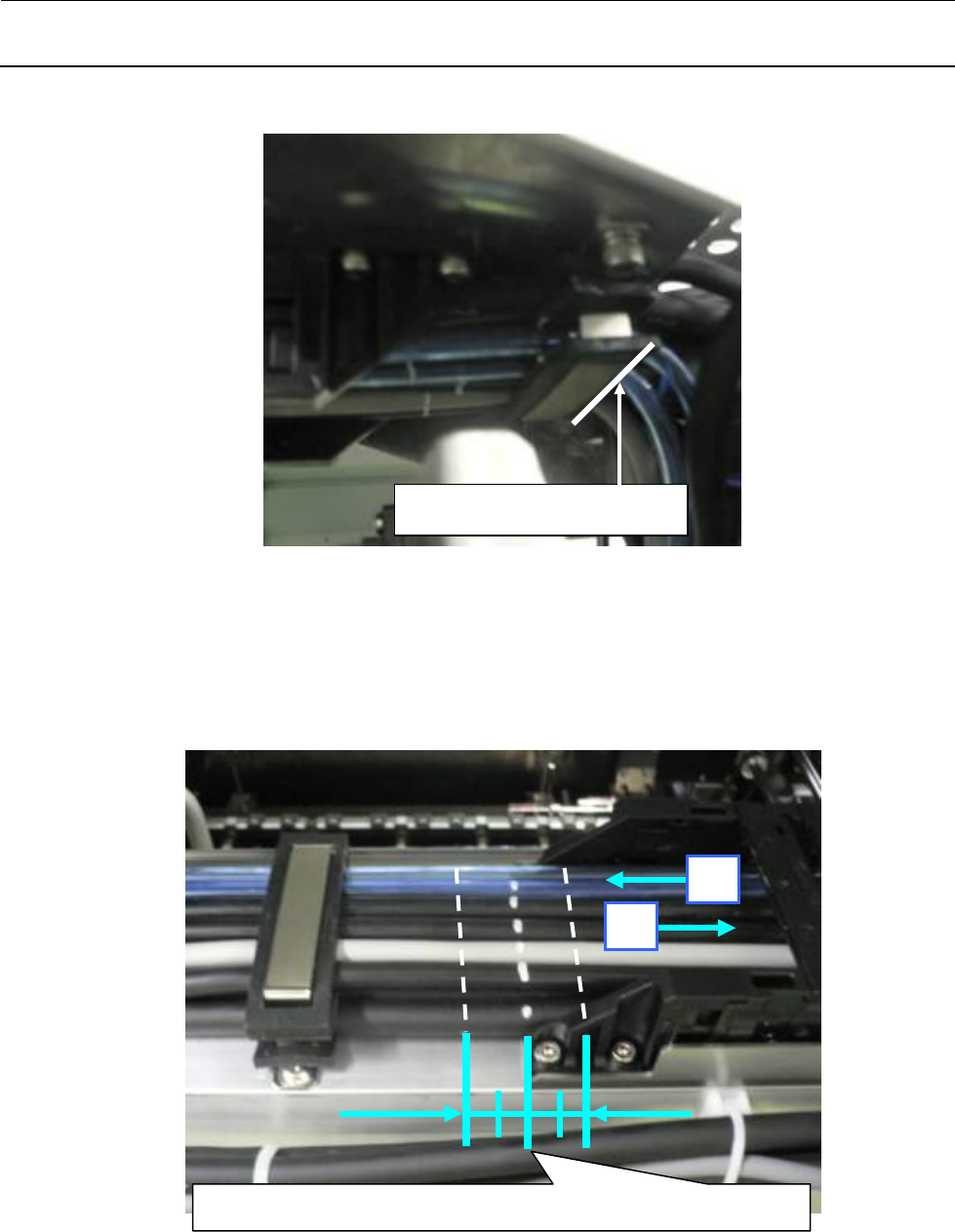

3） 将各电缆的记号位置对齐“FC_SUPPORT”的上端（出口侧一端），固定电缆的 Head 侧（移动端）。
图
1-6-3-3
4） 将 XY 拖链电缆（XY 拖链电缆 XL）、1394 机器人电缆、OPTICAL FIBER CABLE 7M 推入②的
方向，在 X 电缆拖链的端部位置上沿线束的并排方向画白色记号。把线束朝图中的①方向拉，在
X 电缆拖链的端部位置上沿线束的并排方向画白色记号。
5） 调整线束，使 2 条记号的中间位置成为 X 电缆拖链的端部，再予固定。
图
1-6-3-4
6） 用手推入电缆拖链内部的线束，确认不绷紧。
将记号对齐FC_SUPPORT端。
①
②
请调整到电缆拖链的端部位于XY拖链电缆的记号（白线）中央。
维修调整要领书
1-26
1-6-4．
拆下
Y
拖链电缆
1）取下 Y 轴塑料导轨入口的插接器托架的捆束带和中继连接器。
2）卸下 Y 轴塑料导轨的盖，拆下要更换的电缆。
1-6-5．
给
Y
拖链电缆作记号
1） 确认 Y 拖链电缆的标识位置。
（位置是离 XMTR 插接器端 200mm）
图
1-6-5-1
M、L基板规格：Y拖链电缆（40146380）
Y 拖链电缆
维修调整要领书
1-27
1-6-6．
电缆的装配
1） 给各电缆（Y 拖链电缆、XY 拖链电缆、1394 机器人电缆、OPTICAL FIBER CABLE 7M）放进电
缆拖链的部分涂敷润滑剂。
2） 按图 1-6-6-1 所示进行配置，使长度一致。
图
1-6-6-1
3） 备齐 Y 拖链电缆、XY 拖链电缆的连接器托架部中继连接器（CN127、CN151、CN165、CN201、
CN245、CN813、ZTPWR1、ZTPWR2）。将电缆夹的端部（后侧）对齐 Y 拖链电缆的白色记
号，再固定电缆。
要沿着电缆夹的端部（后侧）在 XY 拖链电缆上画白色记号。
图
1-6-6-2 M
、
L
基板规格
XY BEAR CABLES ASM
（40146388）
Y BEAR CABLES ASM
（40146380）
XY BEAR 1P CABLE ASM
(40146395)(KE-3020VRA 规格)
空气管（黑φ8）
(40054839)
1600mm×2
护罩侧
Head 侧
空气管（蓝φ6）
(BT0600400EC)
1600mm×2 个
电缆拖链 X 轴侧出口 M:L 规格
调整到Y BEAR CABLE ASM（40146380）的白色记
号处于Y电缆拖链的端部。
XY BEAR CABLE ASM
1394 ROBOT CABLE
OPTICAL FIBER CABLE 7M
空气管
对XY拖链电缆（40146388）的Y电缆拖链端
部标白色记号。
