维修调整要领书 1- 23 图 1-6-2-3 XY BEAR 1P CABLE ASM 在 XY BEAR 1P CABLE ASM 上标白色记号 950mm
维修调整要领书
1-22
1-6-2．
电缆标识（
X
）的确认

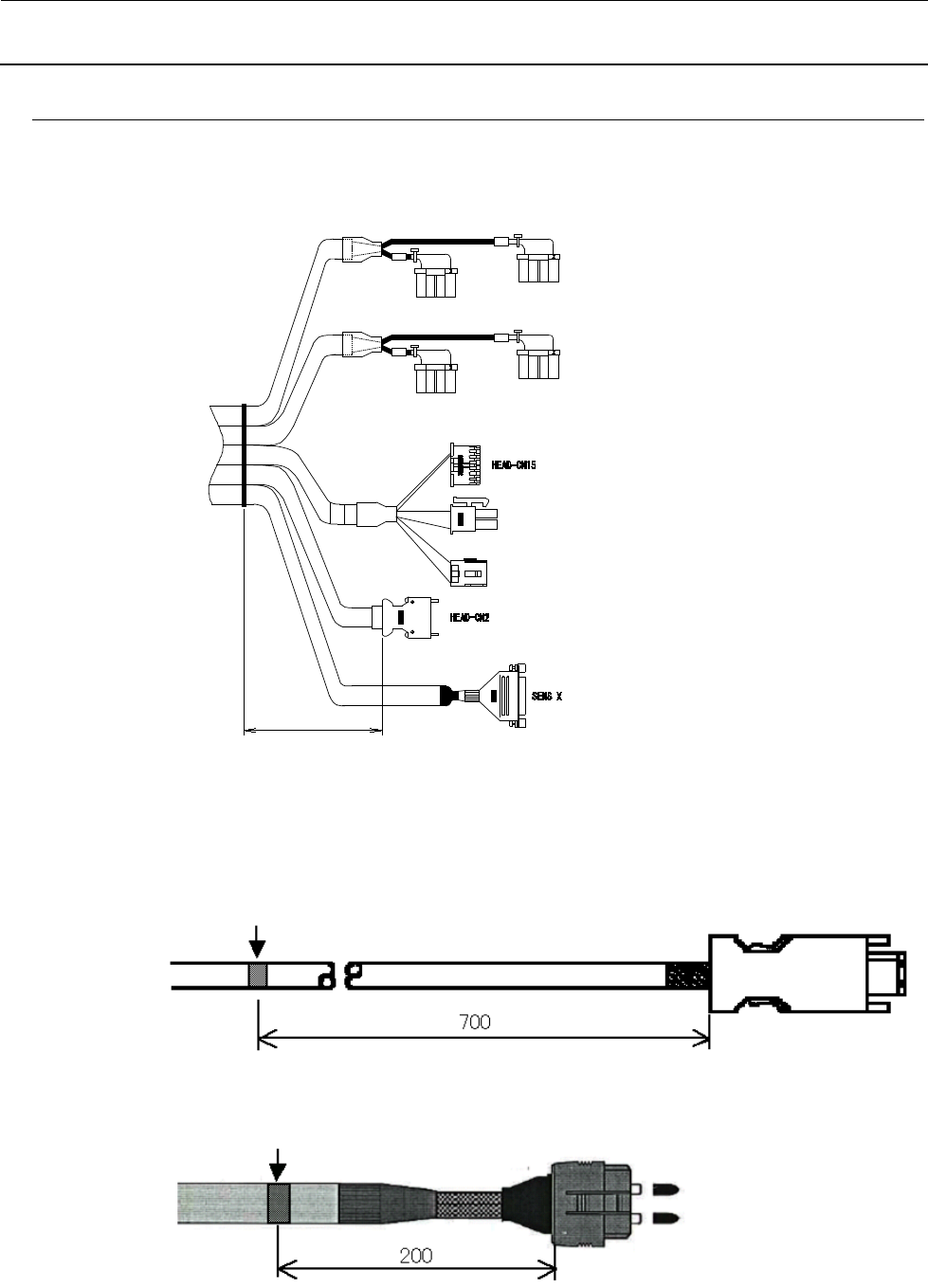

1） 确认 XY 拖链电缆的标识位置。
（位置是离开 HEAD-CN2 插接器端 220mm）
图
1-6-2-1
2） 确认 1394 机器人电缆、OPTICAL FIBER CABLE 7M 的标识位置。
（位置是机器人电缆离开插接器端 700mm 处，光纤电缆离开 200mm 处）
图
1-6-2-2
OPTICAL FIBER CABLE 7M
1394 机器人电缆
在 1394 ROBOT CABLE ASM 上标白色记号
在 OPTICAL FIBER CABLE 7M 上标白色记号
B1B6
ZTD-CNP1
ZTC-CNP1
B1B6
1
H
H
B1B6
ZTB-CNP1
ZTA-CNP1
B1B6
H
H
H
220mm
维修调整要领书
1-23

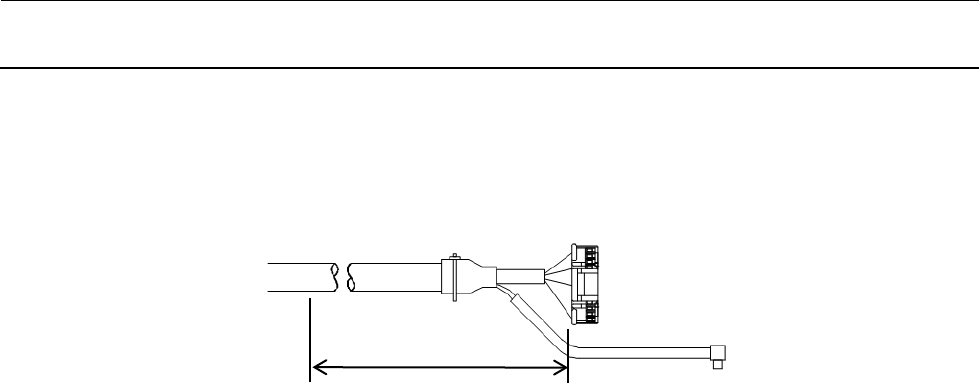

图
1-6-2-3
XY BEAR 1P CABLE ASM
在 XY BEAR 1P CABLE ASM 上标白色记号
950mm
维修调整要领书
1-24
1-6-3．
电缆的装配
1） 给各电缆（XY 拖链电缆、1394 机器人电缆、OPTICAL FIBER CABLE 7M）放进电缆拖链的部
分涂敷润滑油，按照 X 轴电缆拖链的 A 向视图配置电缆、空气管。
※ 请注意插座朝向和空气管不要挠曲。
图
1-6-3-1 Head
装置（后侧）
图
1-6-3-2
向视
A
图
2） 将各电缆、空气管穿入后，盖上塑料导轨的盖子。
A
空气管（黑φ8）
(40054839)
1600mm×2
空气管（蓝φ6）
(BT0600400EC)
1880mm (Head 提升用电磁阀)
2010mm (Head 电磁阀正压用)
XY BEAR CABLES ASM
（40146388）
前侧 后侧
电缆拖链 Head 侧出口 M:L 规格
XY BEAR 1P CABLE ASM
(40146395)(KE-3020VRA 规格)
