维修调整要领书 1- 39 1-8 -2 ． X 滚珠螺杆的拆卸 （ 1 ） 松开 X 电动机的滚珠螺杆侧联轴节。 （ 2 ） 松开止动螺丝，拆下止动螺丝、调整块，松开锁紧螺母。 ※ 拆下止动螺丝后，注意不要丢失调整块。 调整块与锁紧螺母是一套。 【锁紧螺母（货号： 40093876 ）】 （ 3 ） 卸下 X 滚珠螺杆架组件。 （ 4 ） 卸下 X 滚珠螺杆架组件的固定螺丝。 调 整块 17 一头的扳手 22 一头的扳手 卸下 SL6…
维修调整要领书
1-38

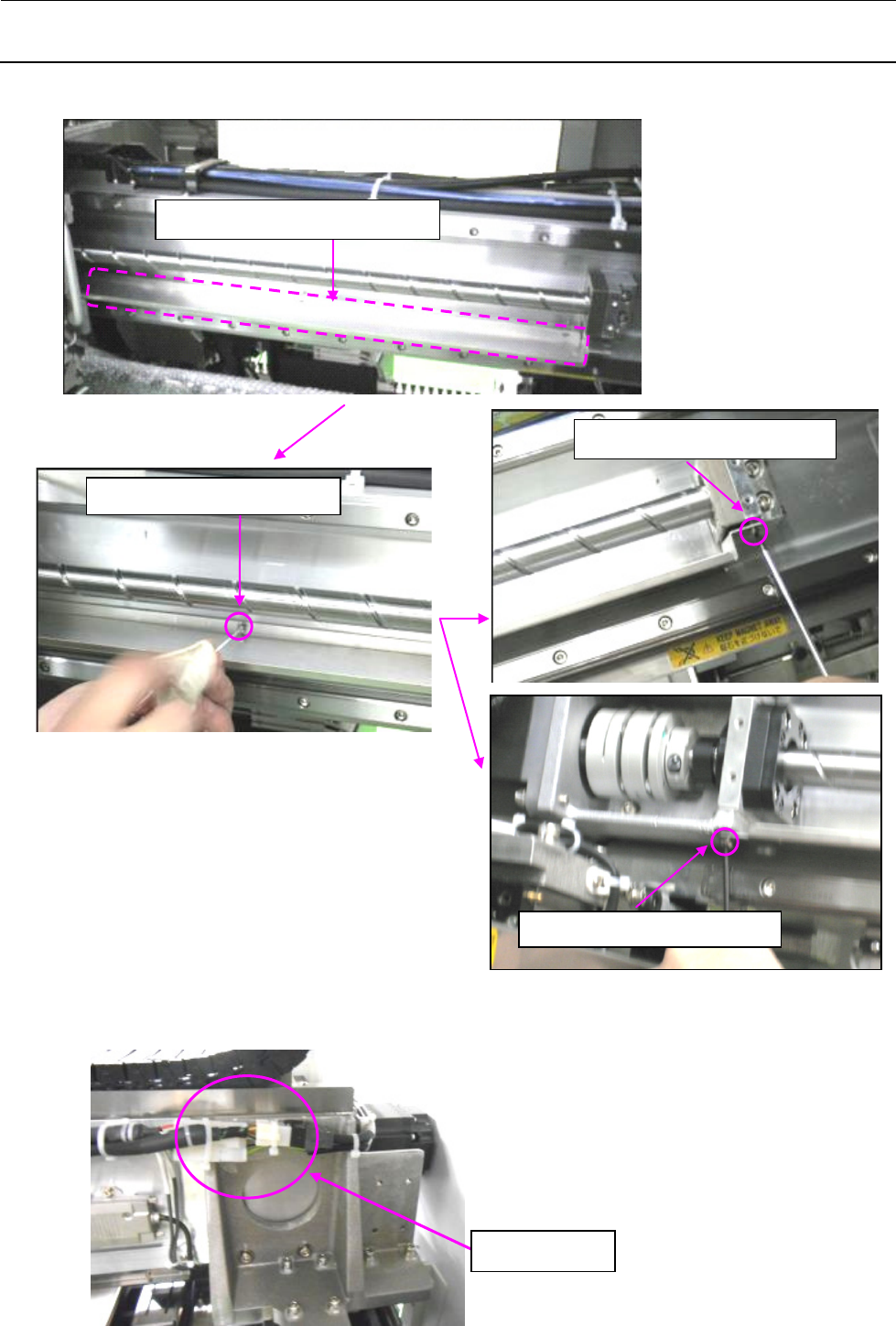

（2） X_OIL_GUARD_3010_U 的拆卸
（3） 拆下 X_MOTOR 电缆
拆下连接器。
拆下SM3030552TN 4个。
拆下
SM3040652TN 1
个。
拆下
X_OIL_GUARD_3010_U
。
拆下
SM3040652TN 1
个。
维修调整要领书
1-39

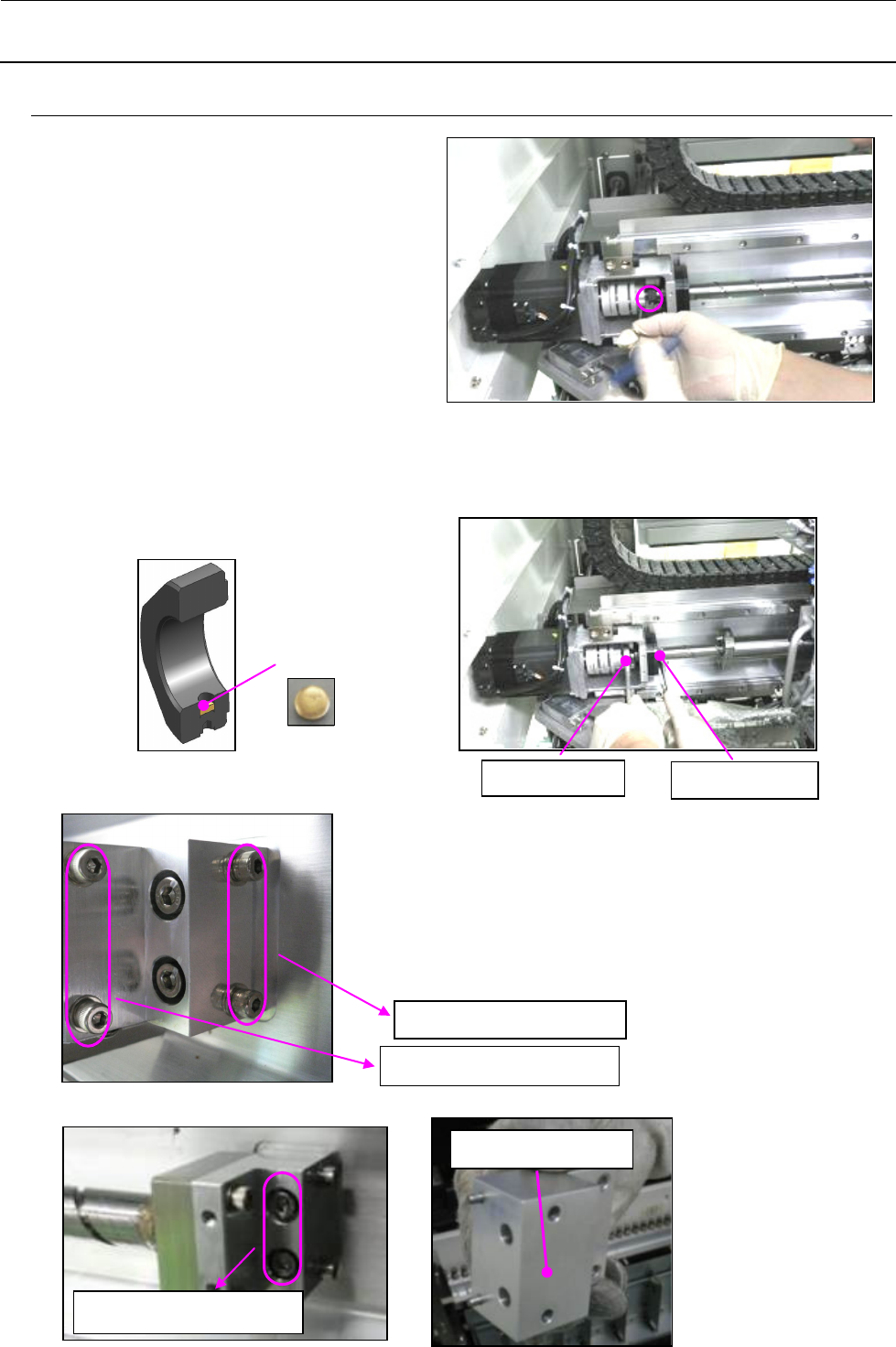

1-8-2．
X
滚珠螺杆的拆卸
（1） 松开 X 电动机的滚珠螺杆侧联轴节。
（2） 松开止动螺丝，拆下止动螺丝、调整块，松开锁紧螺母。
※ 拆下止动螺丝后，注意不要丢失调整块。
调整块与锁紧螺母是一套。
【锁紧螺母（货号：40093876）】
（3） 卸下 X 滚珠螺杆架组件。
（4） 卸下 X 滚珠螺杆架组件的固定螺丝。
调整块
17
一头的扳手
22一头的扳手
卸下
SL6044092TN 2
个。
卸下
SL6042592TN 2
个。
卸下
SL6053092TN 2
个。
X
滚珠螺杆架组件
维修调整要领书
1-40
（5） 将 X 滚珠螺杆支承件从 X 滚珠螺杆上卸下。
（6） 卸下 X 滚珠螺杆_螺母部的固定螺丝。
（7） 卸下锁紧螺母、间隔圈。
X
滚珠螺杆支承件
将
X_
滚珠螺杆螺母部
向左侧移动。
锁紧螺母
间隔圈
一面把X滚珠螺杆朝右方向拉，一面转动锁紧
螺母卸下。
同样地也卸下间隔圈。
间隔圈（货号：40093877）
锁紧螺母（货号：40093876）
