维修调整要领书
1-56
（6） 卸下 Y 滚珠螺杆螺母的固定螺丝
（7） 卸下前侧的锁紧螺母和间隔圈
拆下
SM60602002TN 4
个。
操作前应把
HEAD_UNIT
移到前侧。
要更换R侧的滚珠螺杆时，
应将HEAD_UNIT向L侧靠。
要更换L侧的滚珠螺杆时，
应将HEAD_UNIT向R侧靠。
拆下
SM60602002TN 4
个。
拆下SM60602002TN后，
应使HEAD_UNIT向后侧靠。
更换反侧的滚珠螺杆时，
也要同样进行。
※要向后侧靠，以免滚珠螺杆螺母从
Y_BS_CONNECTOR脱出。
Y_BS_CONNECTOR
将
HEAD_UNIT
向后侧靠之后，
要用左手拿住滚珠螺杆的轴，
一面把滚珠螺杆向后侧按，
一面用右手转动锁紧螺母使之松开。
此时间隔圈也要拆下。
锁紧螺母
转动锁紧螺母的方向
前侧
L侧
R侧
维修调整要领书
1-57
（8） 拔出 Y 滚珠螺杆
※ 不要赤手触摸滚珠螺杆（因为滚珠螺杆会生锈）。
1-9-3．
Y
滚珠螺杆的安装
（1） 放入新的 Y 滚珠螺杆
拆下前侧的锁紧螺母、间隔圈后，
要用左手拿住滚珠螺杆轴，
就此拔出滚珠螺杆。
回丝
按照与
1-9-2
（
6
）相反的顺序，将滚珠螺杆螺母部放入
Y_BS_CONNECTOR，用SM6062002TN在4个部位临时紧固。
（※螺丝应使用新品。）
临时紧固后，请插入Y滚珠螺杆，
要顶到安装在Y_MOTOR_FRAME上的
FIXED_SUPPORT_UNIT。
（※由于在后面的操作中要安装锁紧螺母、间隔圈，所以不要插入到联轴节。）
朝箭头方向插入
FIXED_SUPPORT_UNIT
Y_MOTOR_FRAME
维修调整要领书
1-58

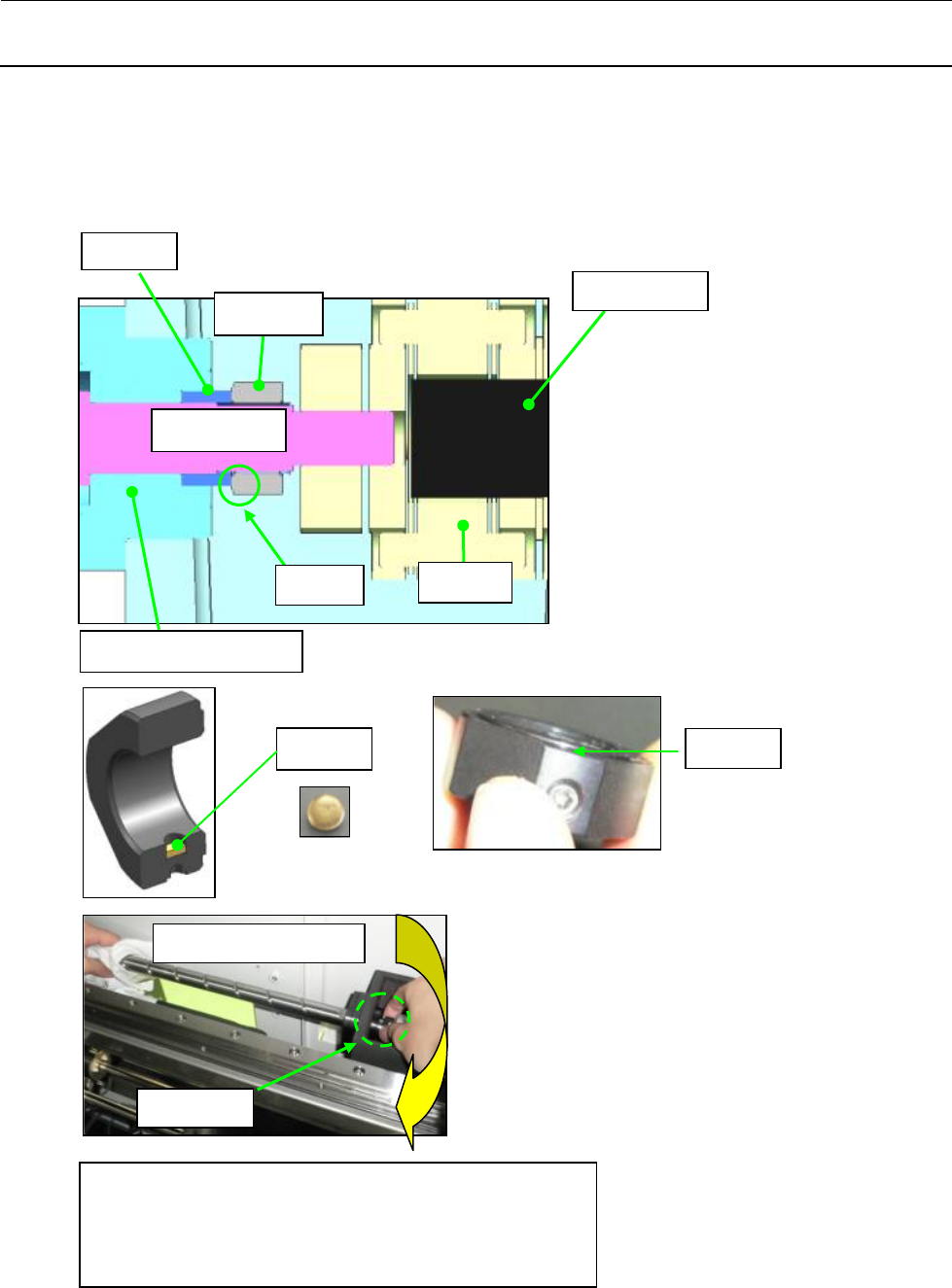

（2） 在前侧将间隔圈和锁紧螺母嵌入滚珠螺杆。
（与 1-9-2（6）、1-9-2（7）的操作顺序相同）
※ 注意不要掉落调整块。
锁紧螺母要让阶梯状的一方与间隔圈接触。
阶梯状
Y
滚珠螺杆
锁紧螺母
间隔圈
Y_MOTOR
联轴节
FIXED_SUPPORT_U
将间隔圈、锁紧螺母安装到
Y
滚珠螺杆上。
把锁紧螺母安装到Y滚珠螺杆时，
将锁紧螺母顺时钟方向转动装到Y滚珠螺杆前端，
保持这一状态把Y滚珠螺杆插入联轴节。
锁紧螺母
转动锁紧螺母的方向
阶梯状
调整块
