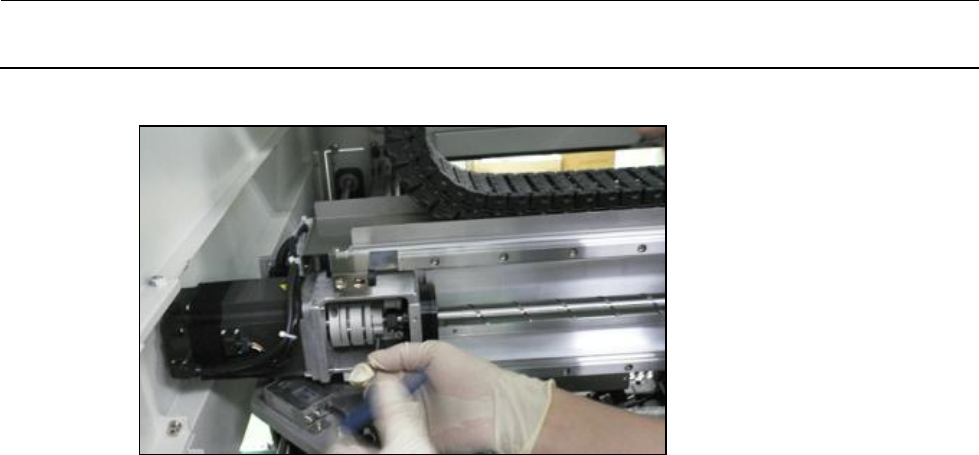

（7） 旋紧联轴节_X 的螺丝（螺丝安装扭矩：3.4[N・m]）。
（8） X_OIL_GUARD 的安装
安装 X_MOTOR 电缆、X_OIL_GUARD_F_L、X_OIL_GUARD_U_L。
（按照与 1-8-1 章相反的顺序进行操作。）
（9） 原点粗调的从新调整、动作确认
1） 接通装置主机的电源，进行原点粗调。
2） 断开装置主机的电源并再次接通电源启动后，确认返回原点。
3） 进行跑合运转（预热运转_对角・高速 2）8 小时左右。
※以 8 小时作为大致的时间标准。
维修调整要领书
1-49
1-9．
Y
滚珠螺杆的更换
1-9-1．
更换
Y
滚珠螺杆的准备

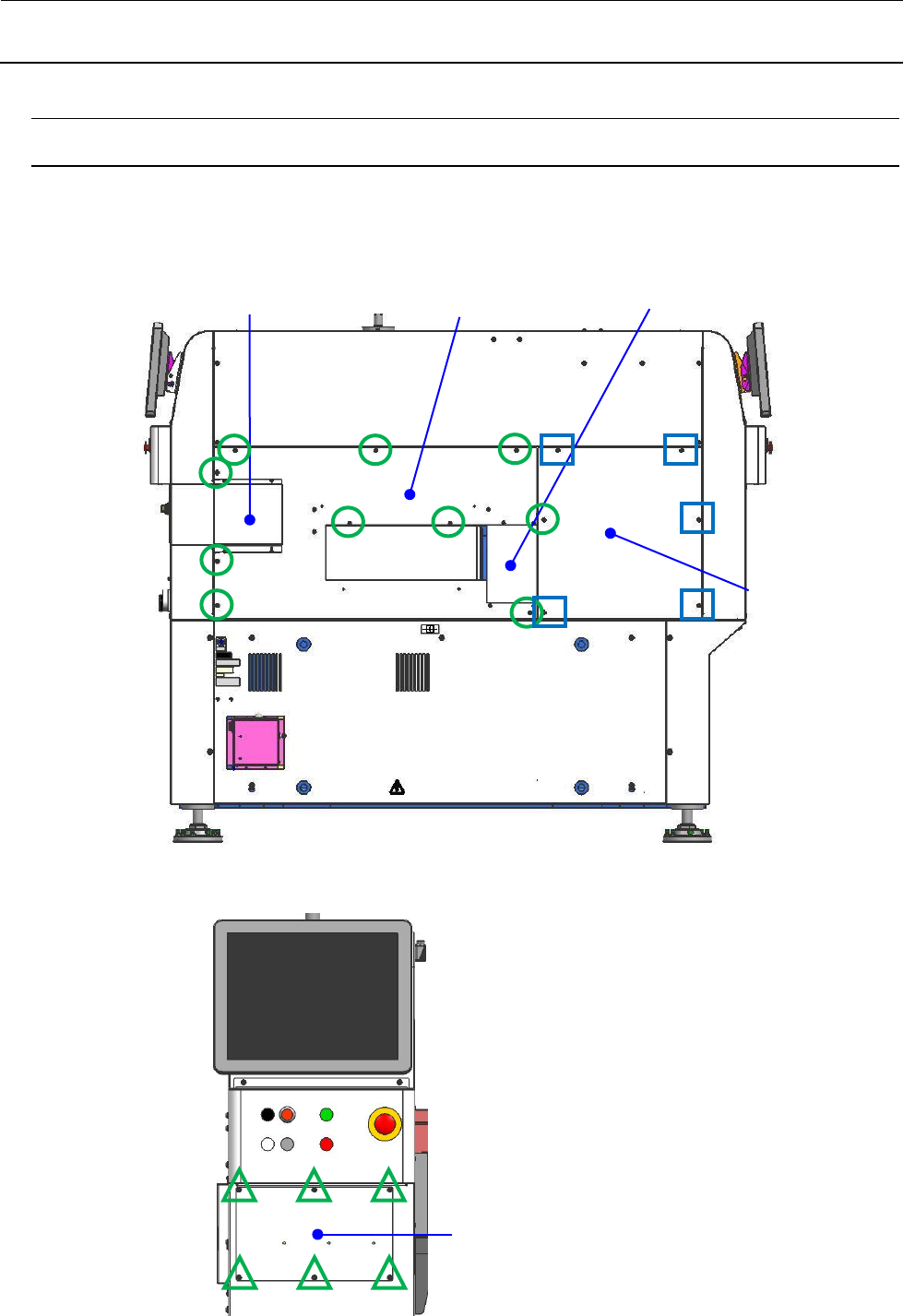

（1） 卸下 COVER_SUR_R、COVER_SUR_F_L（或 COVER_SUR_F_M）。
※ COVER_SUR_F_L（或 COVER_SUR_F_M）在已组装 COVER_SUR_F_MOTOR_BR、
MTC_SHUTTLE_COVER 的状态下也能卸下。
（2） 卸下装置后部_R 侧的 MOTOR_COVER_KB。
△
：MOTOR_COVER_KB 固定螺丝
MOTOR_COVER_KB
后部_R侧
R侧
COVER_SUR_F_L
COVER_SUR_F_M
COVER_SUR_F_MOTOR_B
R
MTC_SHUTTLE_COVER
○
：
COVER_SUR_F
固定螺丝
□
：
COVER_SUR_R
固定螺丝
COVER_SUR_R
维修调整要领书
1-50
（3） 卸下 MOTOR_COVER_F、COVER_SUL_F、COVER_SUL_R_L（或 COVER_SUL_R_M）。
※ COVER_SUL_F 在已组装 MOTOR_COVER_R 的状态下也能卸下。
（4） 卸下装置后部_L 侧的 MOTOR_COVER_R。
△
：MOTOR_COVER_R固定螺丝
MOTOR_COVER_R
后部_L侧
L侧
COVER_SUL_R_L
COVER_SUL_R_M
COVER_SUL_F
MOTOR_COVER_F
○
：
COVER_SUR_F
固定螺丝
□
：
COVER_SUR_R
固定螺丝
◇
：
MOTOR_COVER_F
MOTOR_COVER_R
前部_L侧
