维修调整要领书
13-9
3） “PCI Subsystem Settings”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“PCI Subsystem Settings”，按“Return”键以移动
到“PCI Subsystem Settings”画面。
此处请确认以下项目。
“PCI Latency Timer”为<32 PCI Bus Clocks>。
“ASPM Support”为<Disable>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“Advanced”画面。
（返回到图 13-2-2-1-2. BIOS 画面（Advanced）的画面。）

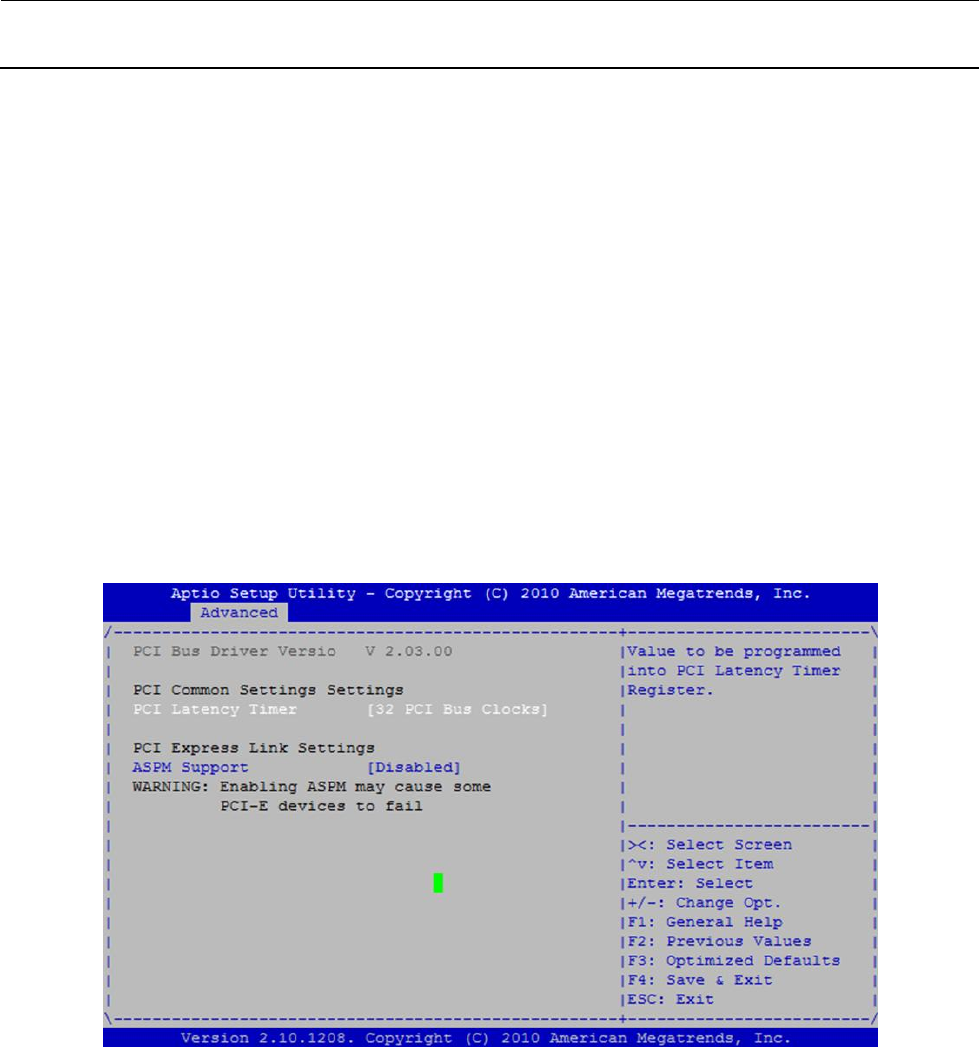

图
13-2-2-1-3 BIOS
画面（
Advanced
：
PCI Subsystem Settings
）
维修调整要领书
13-10
4） “ACPI Settings”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“ACPI Settings”，按“Return”键以移动到“ACPI
Settings”画面。
此处请确认以下项目。
“ACPI Sleep State”为<S1 (CPU Stop Clock)>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“Advanced”画面。
（返回到图 13-2-2-1-2. BIOS 画面（Advanced）的画面。）
图
13-2-2-1-4 BIOS
画面（
Advanced
：
ACPI Settings
）
维修调整要领书
13-11
5） “CPU Configuration”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“CPU Configuration”，按 “Return”键以移动到“CPU
Configuration”画面。
此处请确认以下项目。
“Active Processor Core”为<All>。
“Intel Virtualization”为<Disabled>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“Advanced”画面。
（返回到图 13-2-2-1-2. BIOS 画面（Advanced）的画面。）
图
13-2-2-1-5 BIOS
画面（
Advanced
：
CPU Configuration
）
