维修调整要领书 1- 30 10 ） 将 Y 轴移动到最靠身前的位置，用手按塑料导轨内的线束确认不绷紧。 图 1-6-6-9 11 ） 请用束线箍固定图示的位置。 ※ OPTICAL F IBER CABLE （ 40092448 ）是光缆，故请注意不要急剧弯曲（ 50R 以内）， 用束线箍捆束时不要极度用力。 图 1-6-6- 10 ① 将 Y 轴移动到最靠身前 ② 确认不绷紧
维修调整要领书
1-29

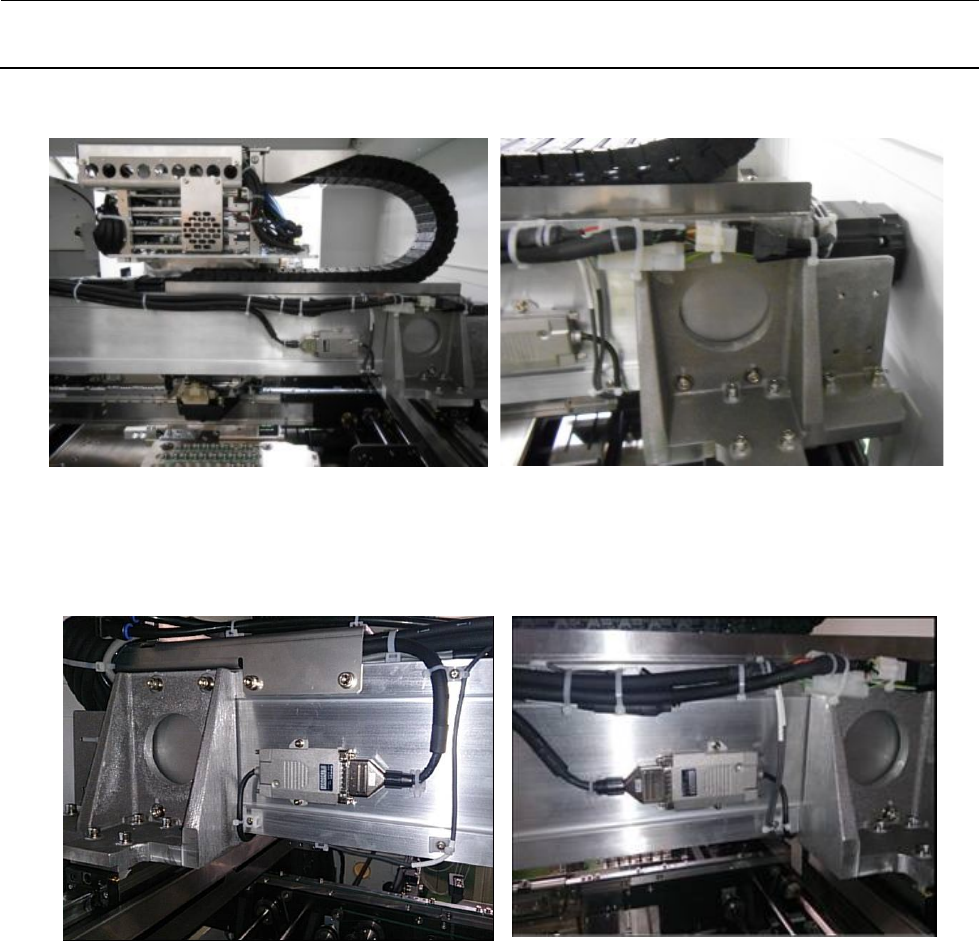

8） 按照下图捆束 X 轴背面。
图
1-6-6-5
图
1-6-6-6
9） YL 磁尺、YR 磁尺中继线的配线
图
1-6-6-7 YL
磁尺
图
1-6-6-8 YR
磁尺
维修调整要领书
1-30

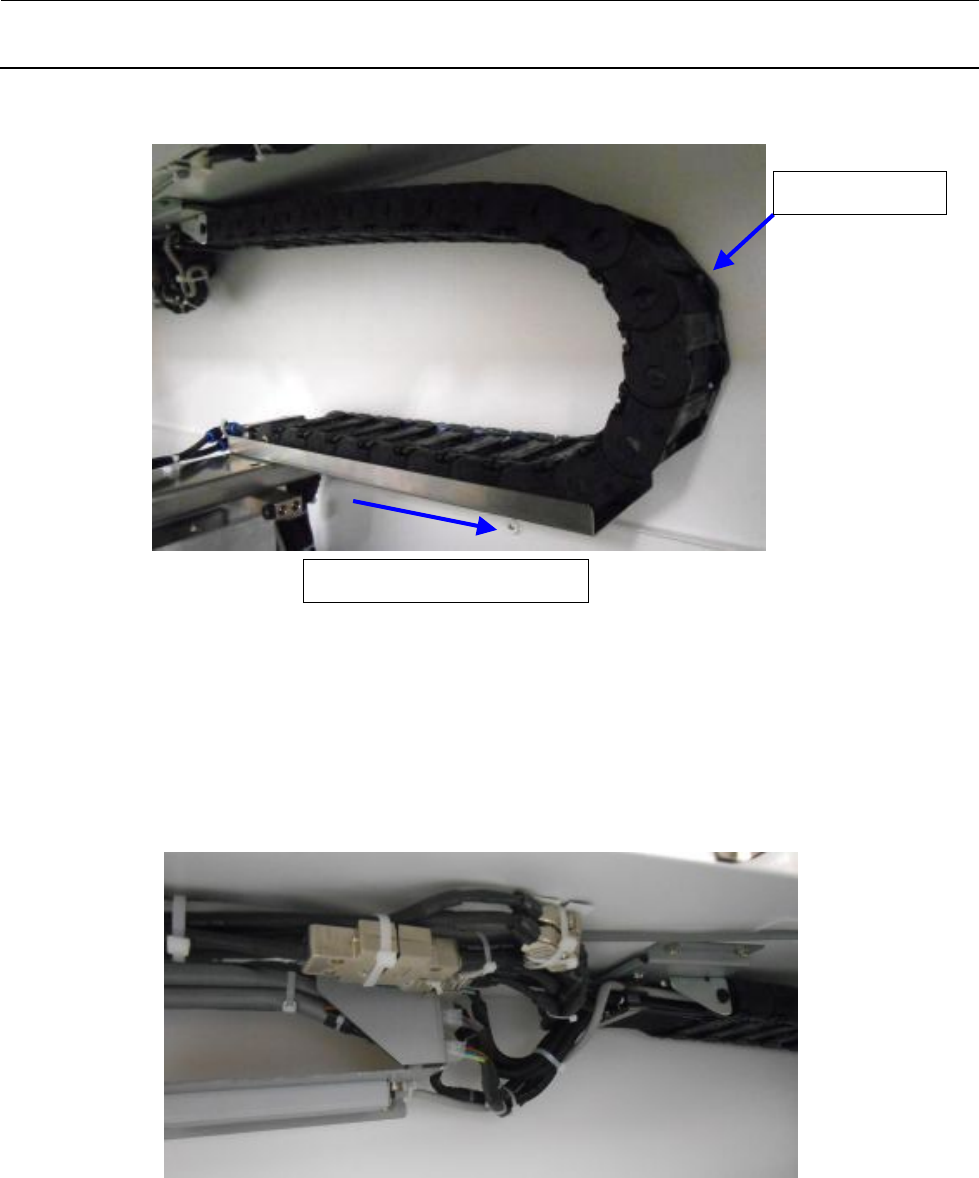

10） 将 Y 轴移动到最靠身前的位置，用手按塑料导轨内的线束确认不绷紧。
图
1-6-6-9
11） 请用束线箍固定图示的位置。
※ OPTICAL FIBER CABLE（40092448）是光缆，故请注意不要急剧弯曲（50R 以内），
用束线箍捆束时不要极度用力。
图
1-6-6-10
① 将 Y 轴移动到最靠身前
② 确认不绷紧
维修调整要领书
1-31
1-6-7．
Head
外围的配线
把来自 XY 拖链电缆（40146388）的各线束配置到以下部位。
配线时请勿使电缆强行弯曲或承载負荷。特别对光纤电缆要谨慎操作。
1） HEAD-CN13、HEAD-CN15、EN1、HEAD-CN2 插入图 1-6-7-1 的位置。
2） ZTA-CNP1、ZTB-CNP1、ZTC-CNP1、ZTD-CNP1 插入图 1-6-7-2 的位置。
3） SENS X 在图 1-6-7-2 的位置上中继。连接器部、电缆部均进行固定。
图
1-6-7-1
图
1-6-7-2
CN2
EN1
CN15
CN13
EN1
SENS X
ZTC-CNP1
ZTA-CNP1
ZTB-CNP1
ZTD-CNP1
