维修调整要领书
14-37
（4）EN 后面
v
透镜绿，无LED
透镜红，无LED
透镜绿，LED绿（仅限不间断选项）
透镜白，LED黄（仅限背面监视器选项）
按钮开关
指示灯（仅限共面性检测选项）
安装“HX00326000A”
开关名称 元件 作动器 监视窗 透镜 发光二极管 备 注
未安装NON STOP（OP）时
安装“HX00326000A”
未安装REAR MONI（OP）时
安装“HX00326000A”
未安装COPLANARITY（OP）
时安装“HX00326000A”
安装“HX00326000A”
40099903（指示灯）及40099490（板）
维修调整要领书
14-38
2
）开关的组装
透镜
绿·红·黄
开关调节器
监视窗
保护罩无·有
＋24V LED
绿·橙

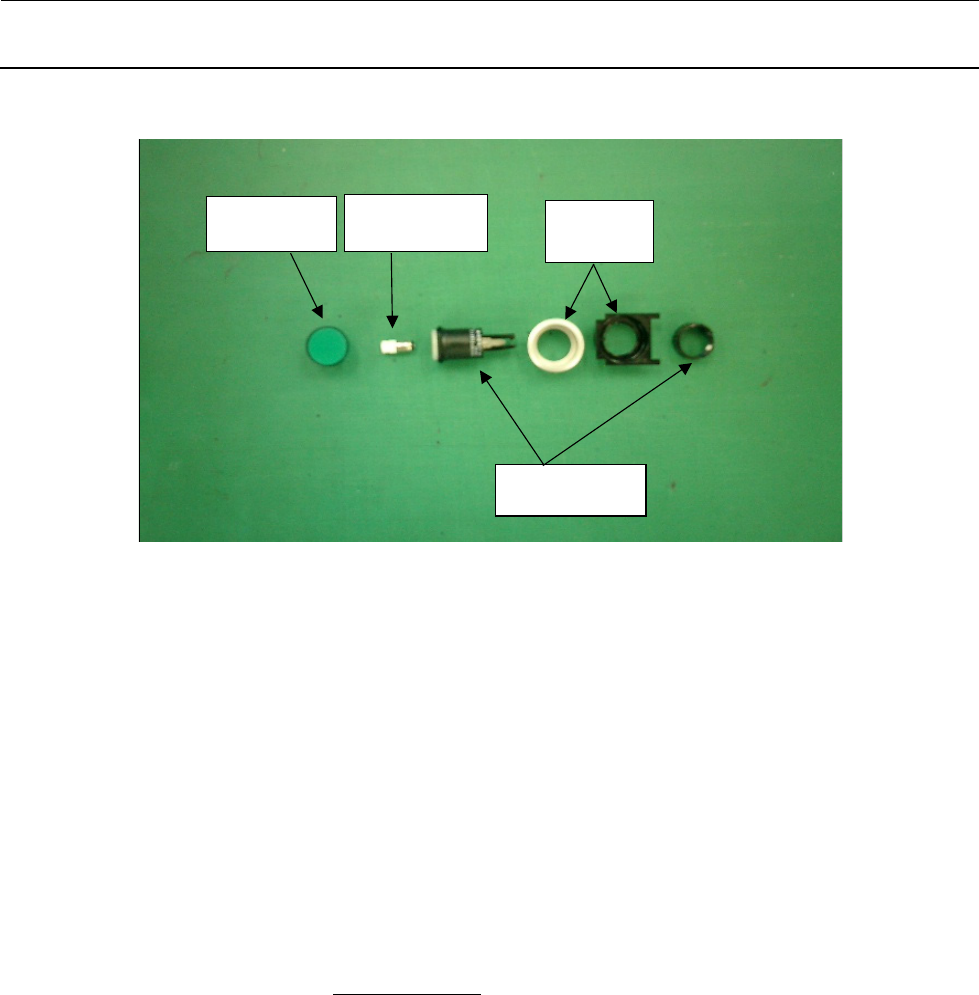

(1) ONLINE、ORIGIN、START、STOP、SERVOFREE、CYCLE
• 对象部件
泛光镜头（HA005520010， HA00552001A， HA00552001B）
LED（HA005340070， HA00534007A）
监视窗（HA005520030， HA00534004A）
开关调节器（HA005340020）
＜步骤＞
① 把监视窗(黑)镶嵌护罩 FUR 的操作盘上。
监视窗上有防止转动的凸部。
从正面看操作盘，凸部安装在左侧。
② 把 LED 镶嵌到开关调节器上之后，注意监视窗的凸部插入。
这里，卸下固定监视窗的螺母。
③ 插入调节器后，从操作盘后部插入监视窗（银色），用调节器固定螺母固定。
④ 最后把泛光镜头镶嵌到开关调节器上。
※参考资料在下一页显示。
维修调整要领书
14-39
（2）维修保养开关
附属钥匙
钥匙开关用
指示器
监视窗
钥匙开关调节器
• 部件
钥匙护罩（HA00535003A）、钥匙开关调节器（HA005350020）、监 视 窗（ HA005520020）
＜组装步骤＞
① 把监视窗(黑)镶嵌护罩的操作盘上。
② 把钥匙护罩插到钥匙开关调节器上听到“卡七”的声音就插好了。
③ 在操作盘上先前的监视窗（黑）３上插入组装的调节器，从后部插入监视窗(银)，然后用
固定螺丝固定。
（3）LEFT FEEDER、RIGHT FEEDER、CONSOLE CHANGE
• 部件
使用 L_FEEDER SW ASM (40048035)、R_FEEDER SW ASM (40048034)、CONSOLE
SW ASM (40048036)
附带透镜的监视窗（绿）： 监视窗（HA005530010）、透镜（HA005530020）、
『用于 LEFT FEEDER、RIGHT FEEDER』
附带透镜的监视窗（白）： 监视窗（HA005530010）、透镜（HA00553002A）、
『用于 CONSOLE CHANGE』
＜组装步骤＞
① 拆下监视窗的固定螺母，嵌到开关面板里，旋紧固定螺母。
② 最后，从后方嵌入带电线的开关转换元件。这时与嵌入方向无关。从任何方向都可装配。
