1-8-4．
X
滚珠螺杆的调整

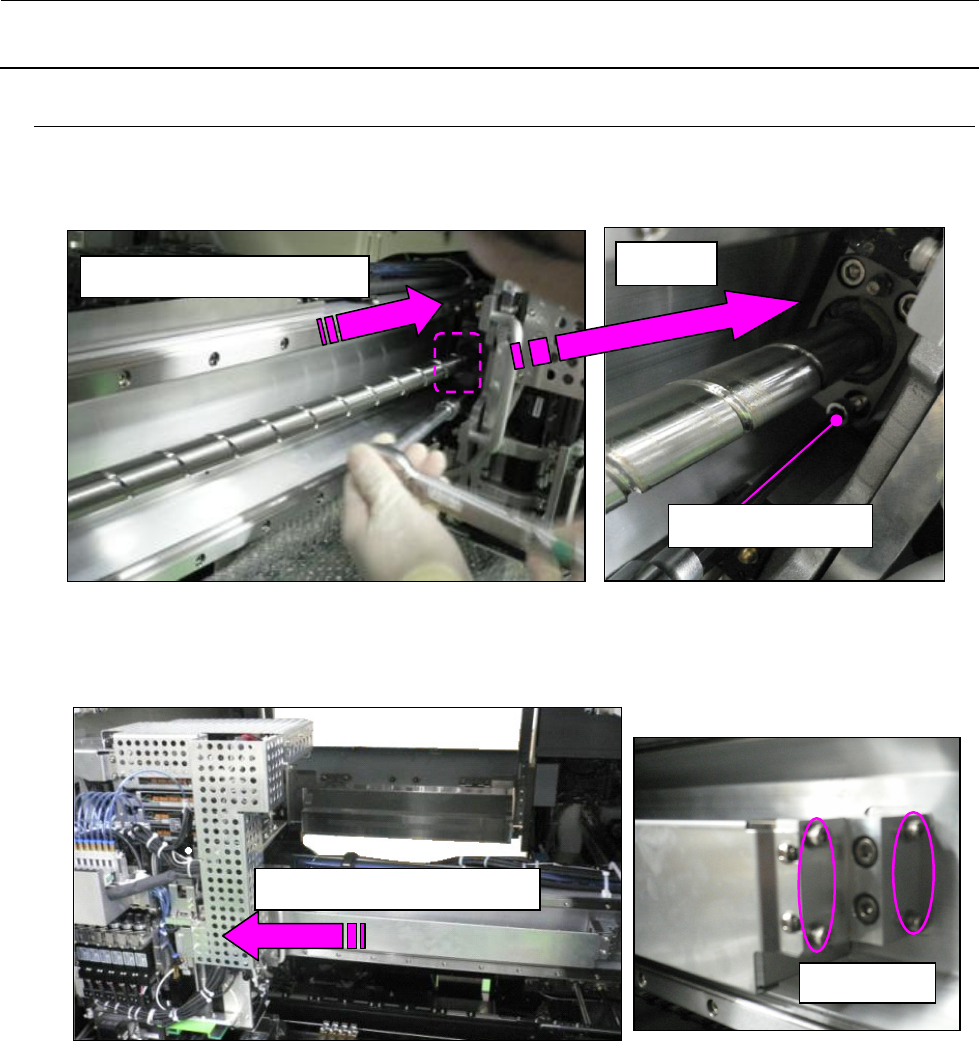

（1） 将 HEAD_UNIT 向右侧靠，把 1-8-3（3）中临时紧固的 X 滚珠螺杆螺母部的
固定螺丝（SM6061602TN×4 个）正式旋紧。
（2） 将 HEAD_UNIT 向左侧靠，把 1-8-3（6）中临时紧固的 X 滚珠螺杆支承件的
4 个固定螺丝正式旋紧。
SM6061602TN
（
4
放大图
将
HEAD_UNIT
向右侧靠。
将
HEAD_UNIT
向左侧靠。
正式旋紧。
维修调整要领书
1-46
（3） 来回几次移动 HEAD_UNIT，要移动到触及左右方的 X_STOPPER，
检查移动是否阻滞。测量滑动負荷，确认在 50[N]以下。
不符合规格时，回到 1-8-4（1）从新调整。
（关于 X 轴的滑动負荷测量方法，请确认 1-8-4（5）。）

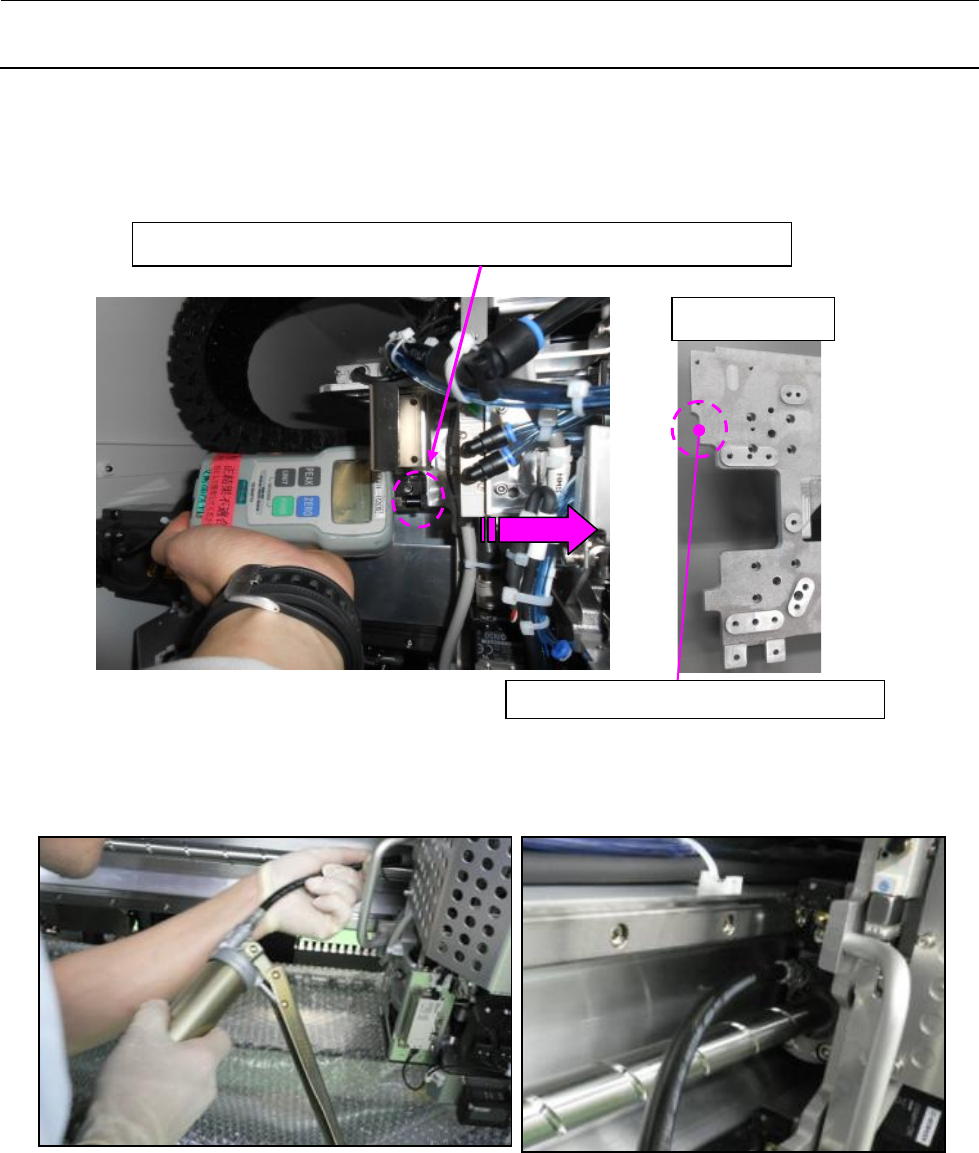

（4） 加注 NSL 润滑脂，把 HEAD_UNIT 向左右移动，要使润滑脂遍及轴的整体。
※ 溢出的润滑脂要用回丝擦去。
※将推拉测力计的前端抵住
HEAD_PLATE
，将
HEAD
从左向右移动。
将推拉测力计的前端抵住这一部分。
HEAD_PLATE
维修调整要领书
1-47

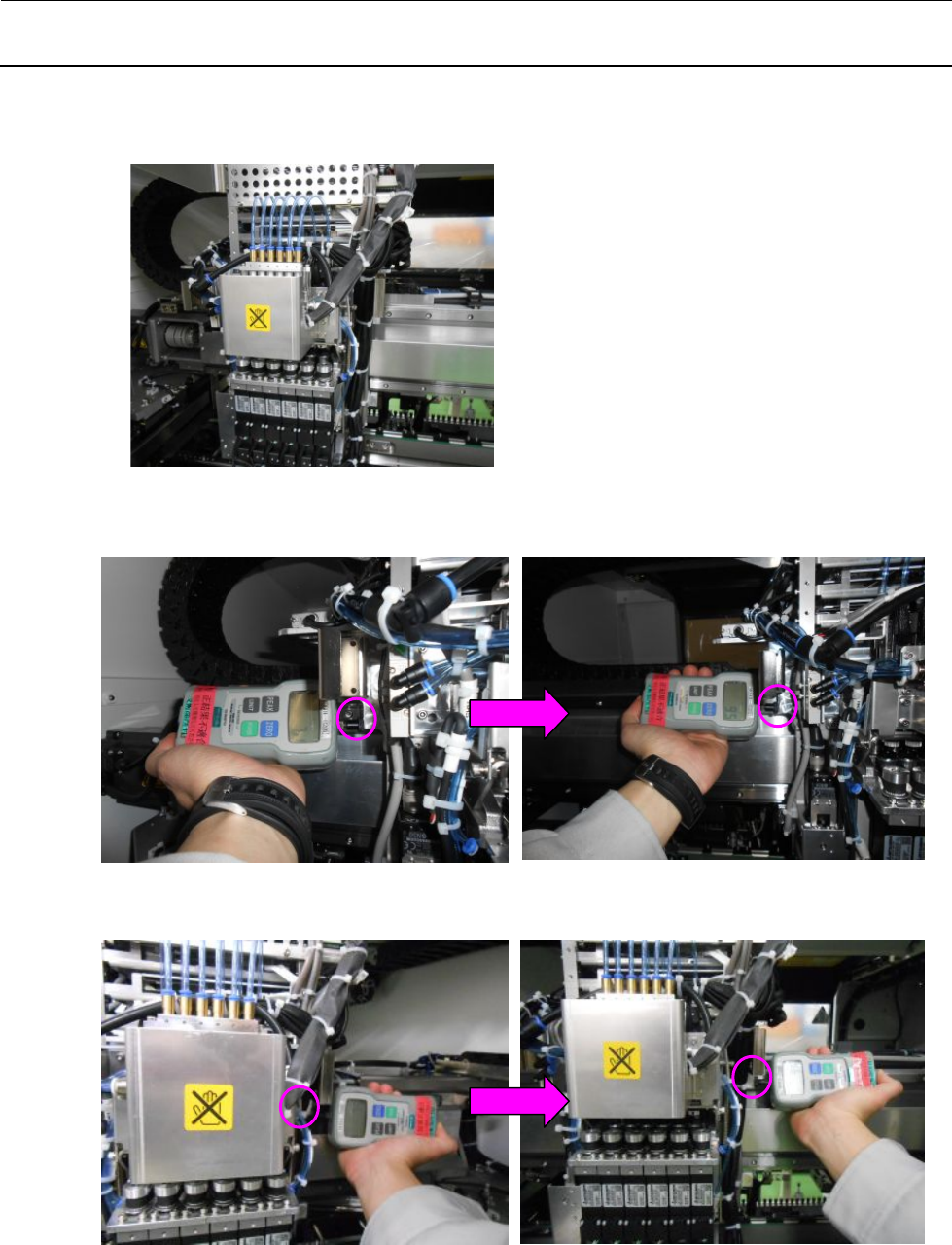

（5） X 轴的滑动負荷测量方法
1） 将 HEAD_UNIT 向左移动。
2） 从左按到右，测定 3 次最大值后求平均值。
3） 从右按到左，测定 3 次最大值后求平均值。
（6） 确认（5）之 2）的平均值与（5）之 3）的平均值之差为 5[N]以下。
