维修调整要领书 1- 53 （ 2 ） 松开锁紧螺母的止动螺丝，把 22 一头的 扳手嵌入锁紧螺母， 17 一头的扳手嵌入滚珠螺杆的槽内，松开锁紧螺母。 ※ 锁紧螺母的止动螺丝不要把头露出锁紧螺母的表面。 （ 3 ） 用回丝包住扳手 ※ 为了提高工作效率、保护机器，一定要这样做。 用回丝包住扳手的方法 放 入空隙 内。 锁紧螺母的止动螺丝 YR 前侧
维修调整要领书
1-52
1-9-2．
Y

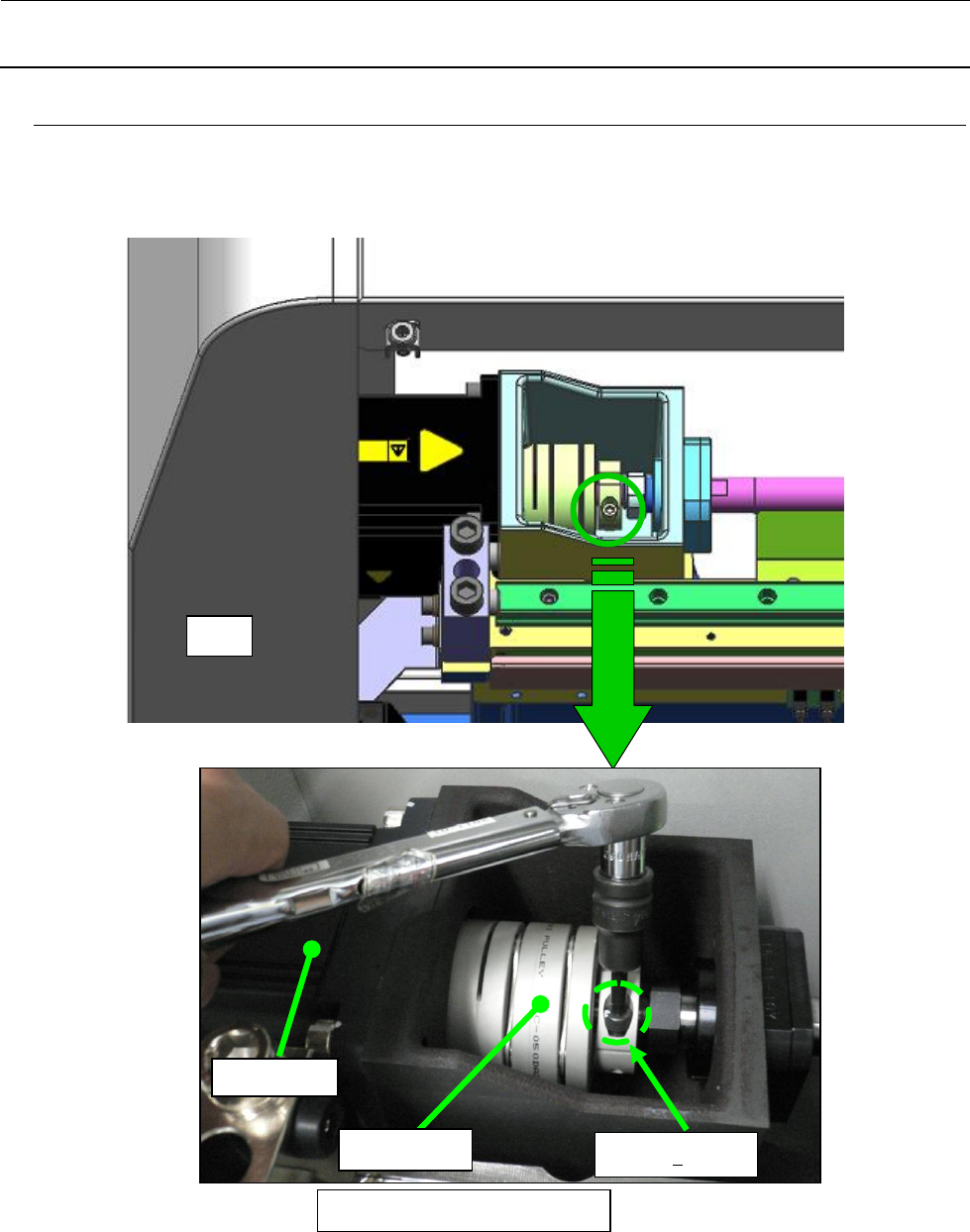

滚珠螺杆的拆卸
（1） 松开联轴节的螺丝。
※ 不要拆下联轴节的螺丝。
YL
Y MOTOR
联轴节
_Y
联轴节 螺丝
YR 时也进行相同的操作。
YL
维修调整要领书
1-53

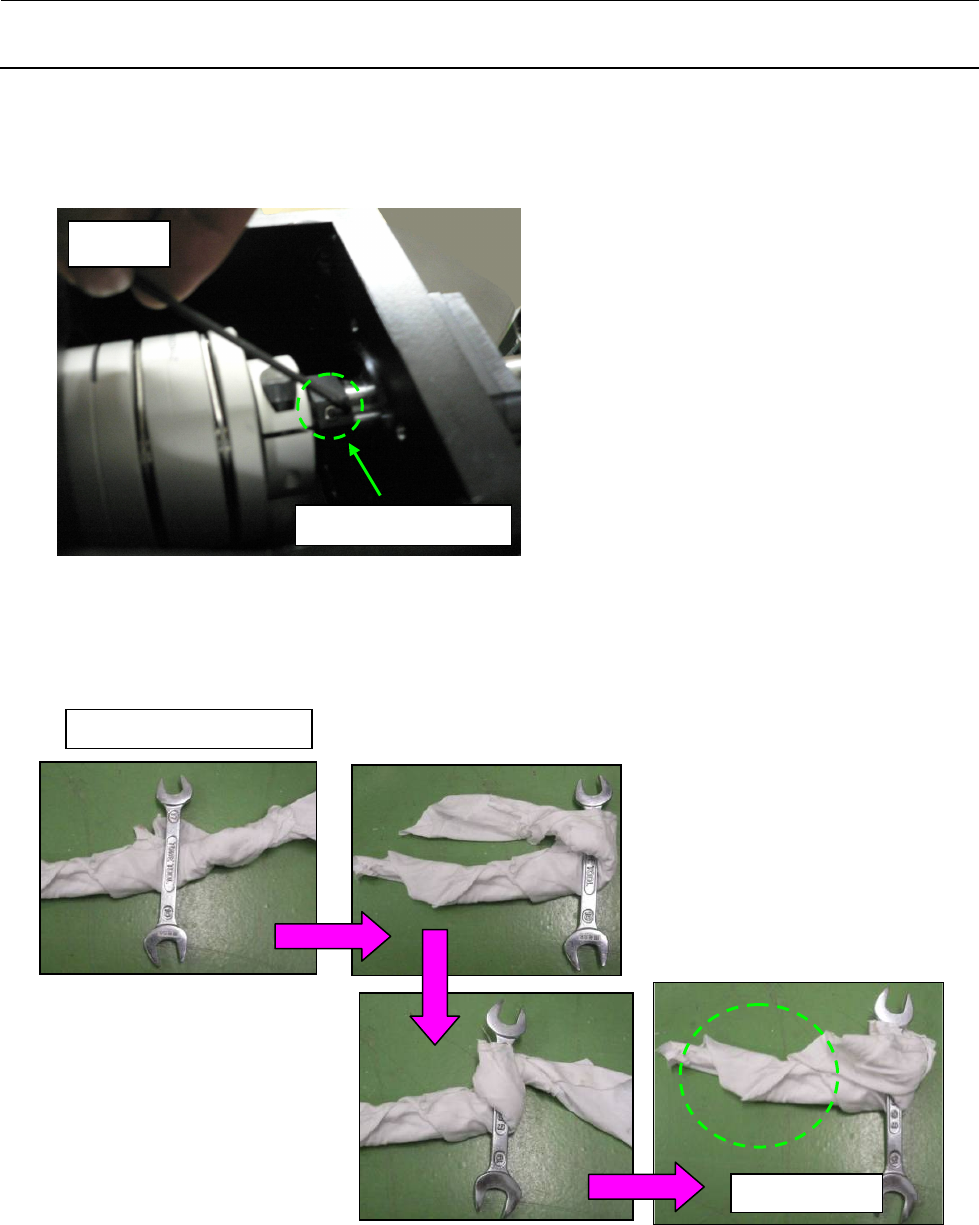

（2） 松开锁紧螺母的止动螺丝，把 22 一头的
扳手嵌入锁紧螺母，17 一头的扳手嵌入滚珠螺杆的槽内，松开锁紧螺母。
※ 锁紧螺母的止动螺丝不要把头露出锁紧螺母的表面。
（3） 用回丝包住扳手
※ 为了提高工作效率、保护机器，一定要这样做。
用回丝包住扳手的方法
放入空隙内。
锁紧螺母的止动螺丝
YR
前侧
维修调整要领书

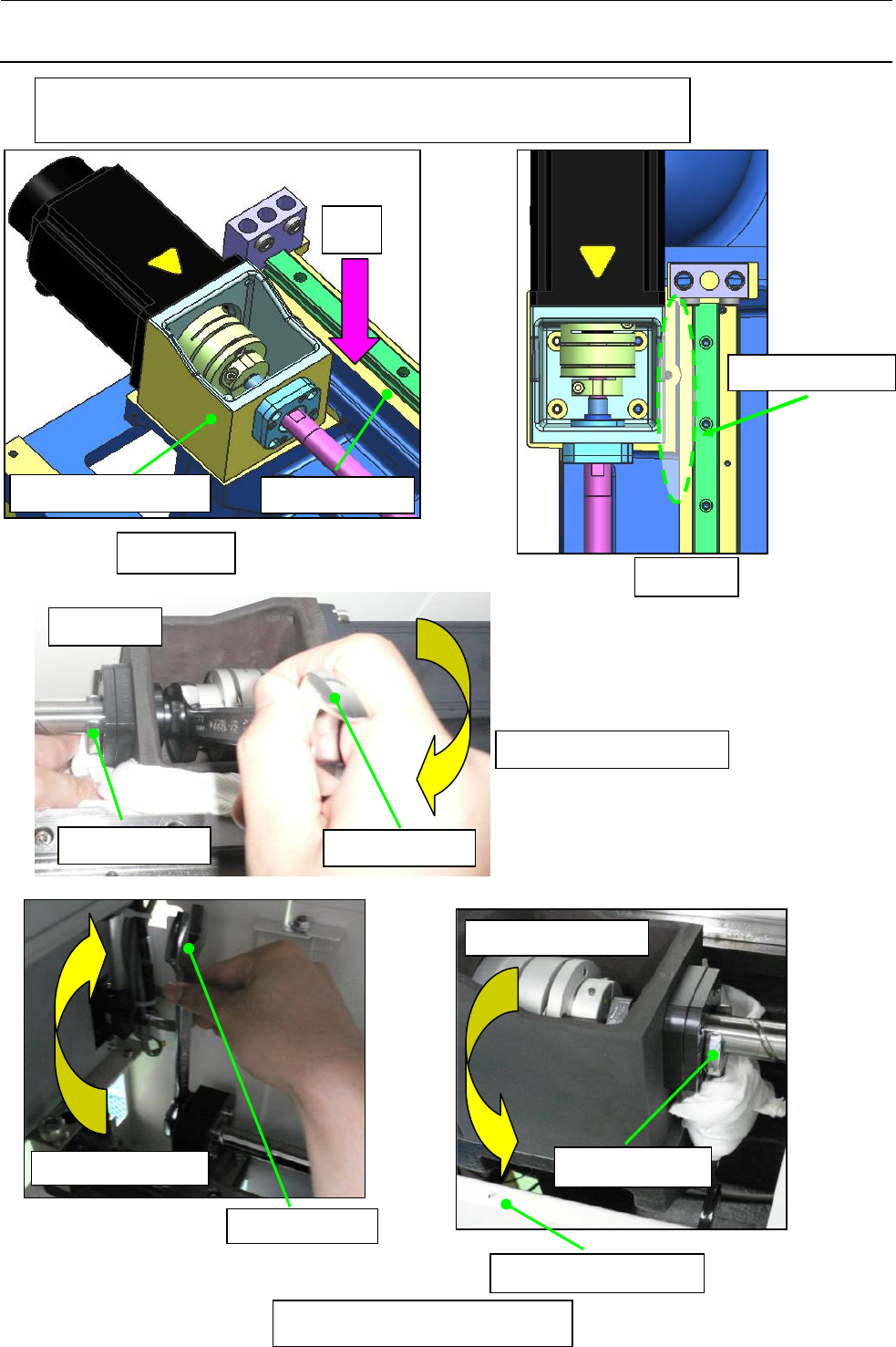

1-54
A
Y_MOTOR_FRAME
BASE_FRAME
松开
YR
侧滚珠螺杆的锁紧螺母时，
利用Y电动机框架与座架的空隙，将夹有扳手的回丝放入空隙内。
向视图
A
利用这一空隙
YR
后侧
YL
时也进行相同的操作。
22一头的扳手
转动扳手的方向
用回丝等保护护罩
17
一头的扳手
扳手转动的方向
17
一头的扳手
22一头的扳手
转动
22
一头扳手的方向
YR
前侧
