EPU 使用说明书 第 4 章 制作生产程序
4-104
4-1-7-2 图像数据画面显示
显示图像数据后，先打开列表画面。
从列表画面可看到图像数据的列表，还可进行编辑。

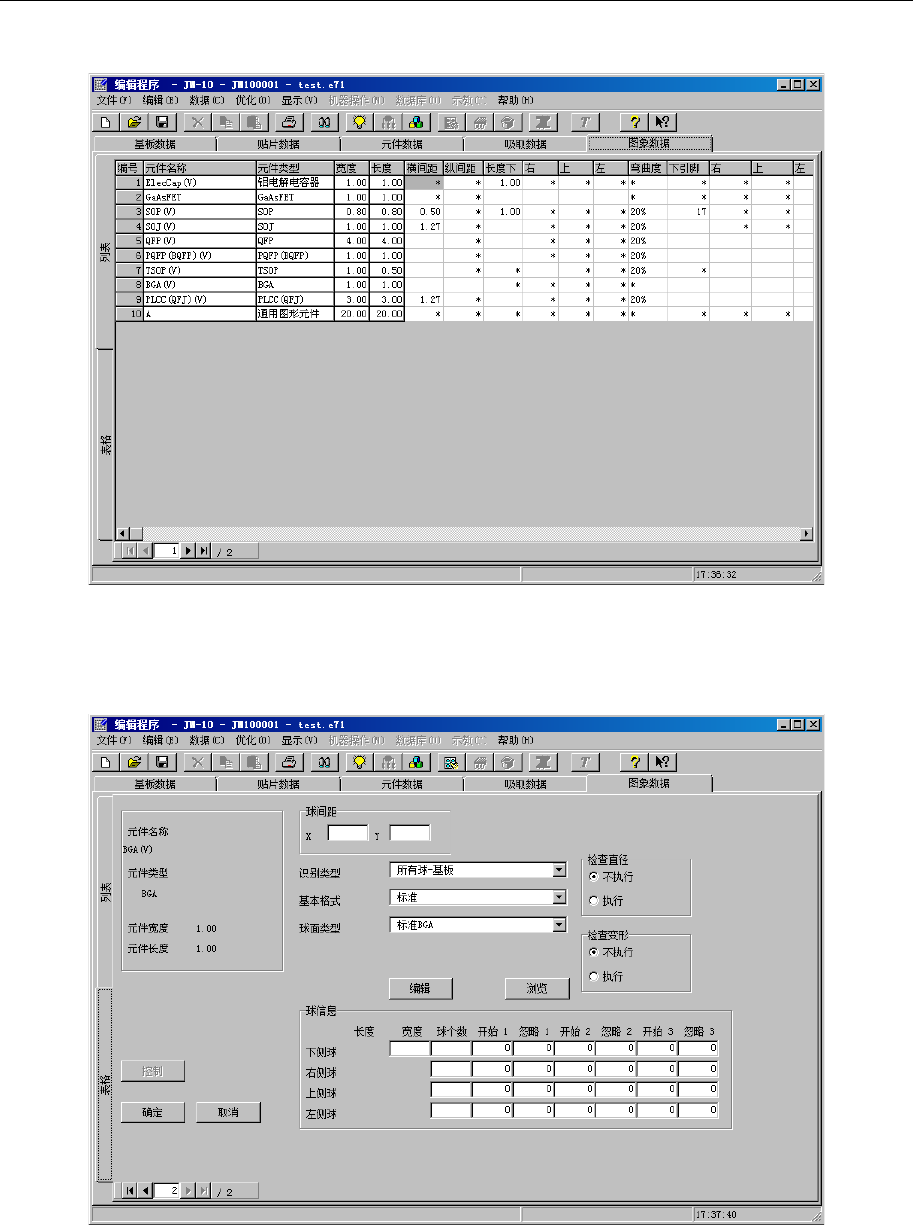

图 4-1-7-2-1 图像画面(列表)
双击元件名或单击画面左侧的「表格」选项卡，可打开下面的表格画面。
表格画面因元件类型而异。
图 4-1-7-2-2 图像画面(表格)
EPU 使用说明书 第 4 章 制作生产程序
4-105
4-1-7-3 设置项目

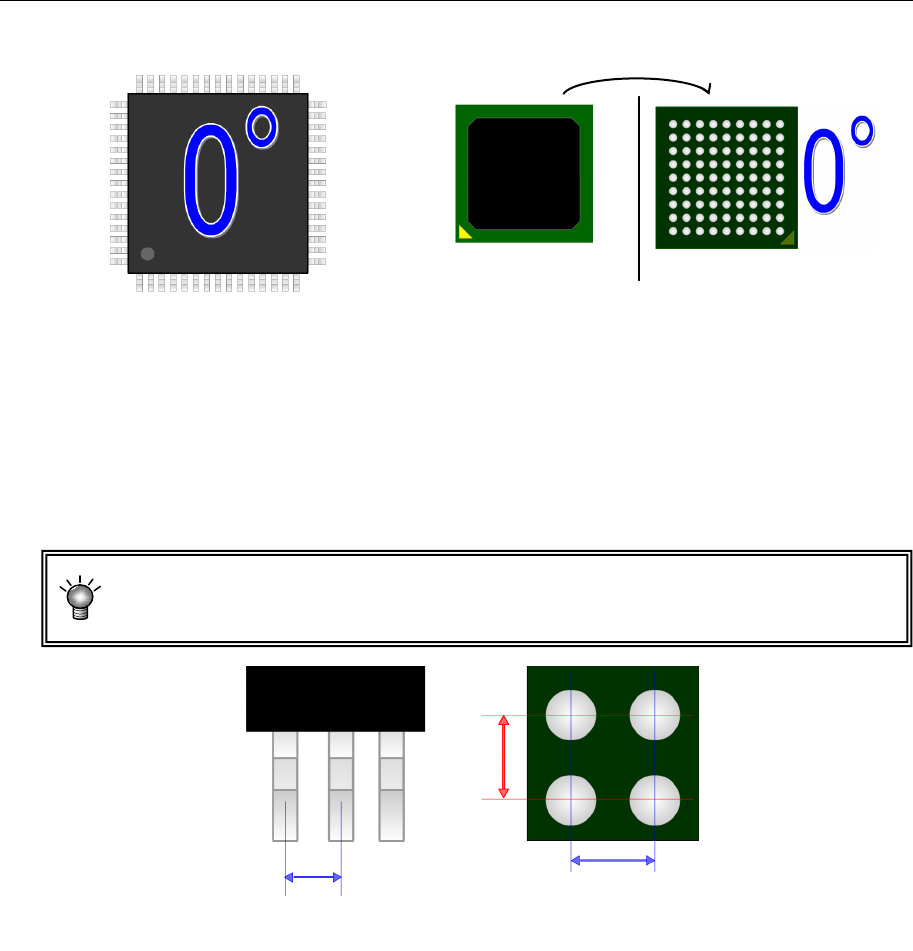

QFP、连接器等的引脚元件采用俯视图，BGA等的球面元件采用仰视图来制作。
<QFP(俯视图)> <BGA>
（1）“元件名”、“元件种类”、“元件尺寸(横、纵)”
显示「元件数据」中已输入的值。变更时，请用「元件数据」执行。
（2）间距(X、Y)
输入引脚间或球面间(从引脚或球面中心到下一个引脚或球面中心)的距离。
请正确输入“间距”值。“外形尺寸”、“引脚长度”等虽然有一定的盈余，但对于“间
距”来说，即使有 10µm(0.01mm)的误差也可能会发生识别错误。
俯视图
仰视图
引脚间距
球面间距
EPU 使用说明书 第 4 章 制作生产程序
4-106
（3）引脚的长度 （ 下、右、上、左）
输入引脚的长度。有下、右、上、左的输入位置，根据元件类型决定需要的输入位置。
QFP，由于4个方向长度相同，只需输入1处(长度下)。
(显示*标记的项目不需要输入。)
输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模部内侧(元件底部) 都有引
脚，因此可输入比从上面看的长度稍大些的值。
（4）宽度
输入引脚的宽度、或球的直径。
图像数据中的“下、右、上、左”
以本装置中所定义的 0 度的贴片
方向为基准来表示。
引脚长度
引脚长度
引脚宽度
球宽度
引脚长度
