EPU 使用说明书 第 4 章 制作生产程序
4-18
4-1-3-3 基板数据向导
环境设置中设置了简易输入模式时，当在新建制作里打开编辑程序，或从菜单选择新建制
作后，会显示基板数据向导画面（下图）。在此向导画面里，可制作基板数据的基本设置
及尺寸设置的数据。
在各向导画面里会显示设置数据的详细说明。

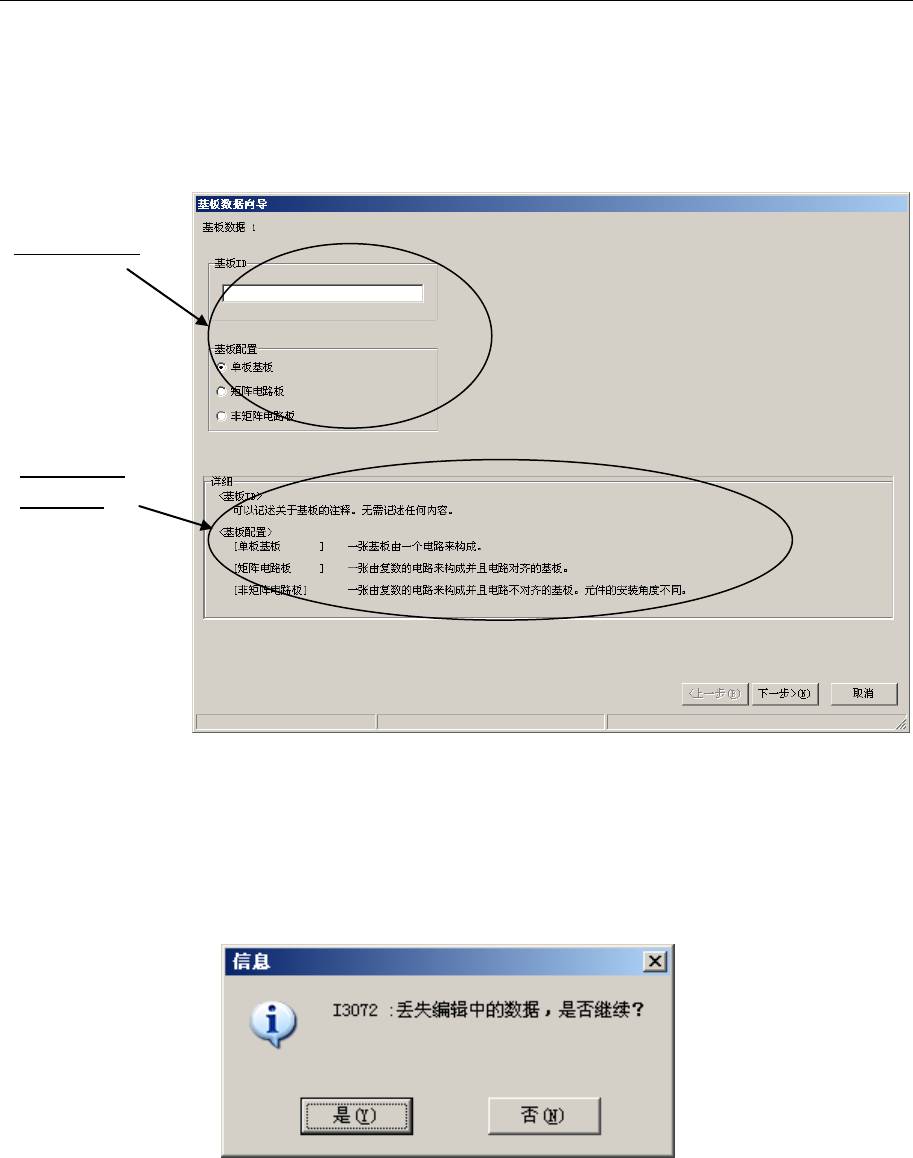

图 4-1-3-3-1 基板数据向导画面
「操作按钮」
・上一步 ：返回到前面的画面。但是，在「基板数据 1」画面中不能选择。
・下一步 ：进入到下一个画面。但是，在数据未完成状态下不能选择。
・取消 ：可中断向导。选择后会显示下图的提示信息。
图 4-1-3-3-2 询问画面
●是 ：中断向导，显示基本设置画面。
此时，在向导中设置的数据将被全部删除，
不会反映到基板数据里。变为新建制作的状态。
●否 ：返回到向导画面。
数据设置部分
上述数据的
详细说明
EPU 使用说明书 第 4 章 制作生产程序
4-19
（1） 基板数据 1
在向导中，最初会显示下图的「基板数据 1」。
在这里进行“基板 ID”、“ 基 板 配置（基板构成）”的设置。

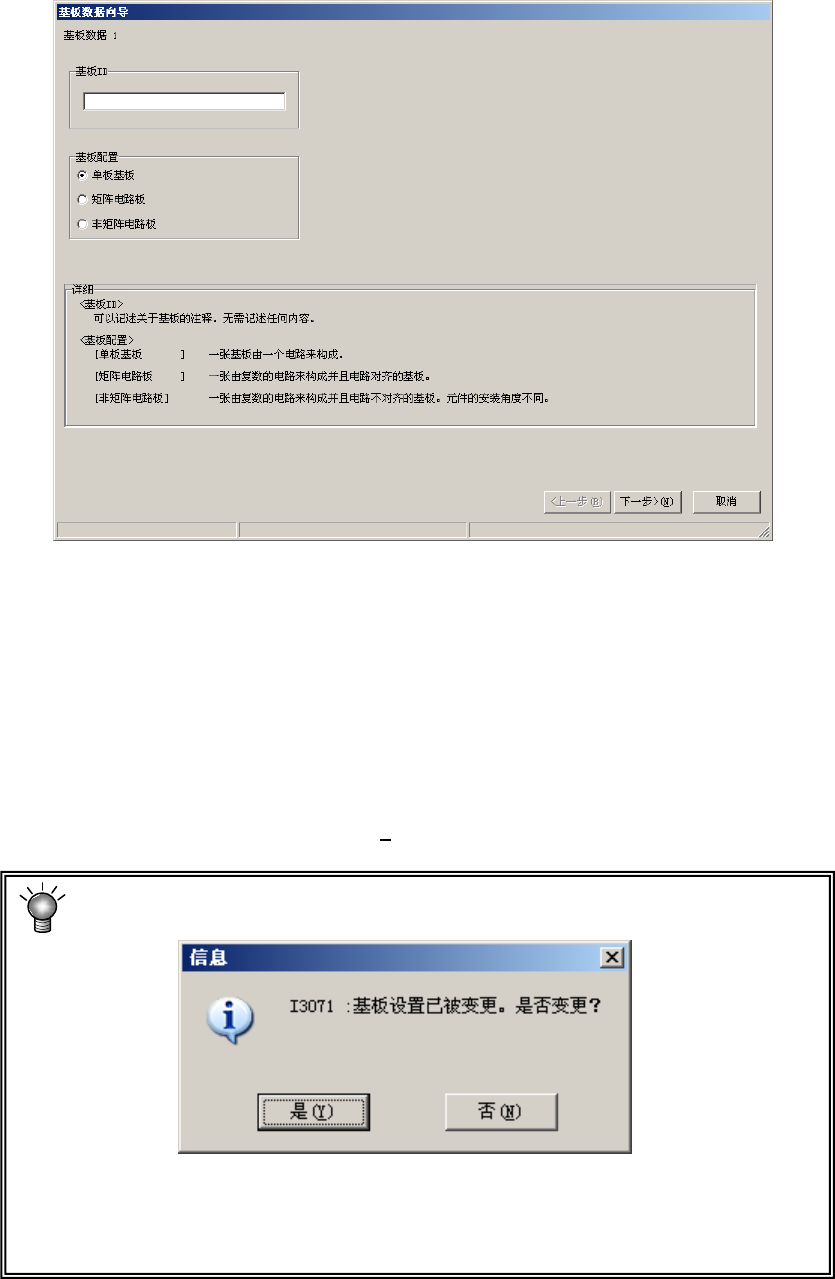

图 4-1-3-3-3 基板数据 1
①基板 ID
输入基板 ID。另外，也可省略输入。
详情请参见 4-1-3-1 章。
②基板配置（基板构成）
选择基板的构成。详情请参见 4-1-3-1 章。
完成数据设置后，请点击＜下一步>(N)＞，进入下一画面。
基板构成一旦设置后，再对基板构成的设置进行变更并进入到下一画面时，会
显示下图的提示信息。
图 4-1-3-3-4 询问画面
●是 => 反映基板构成的变更。
●否 => 取消变更。
EPU 使用说明书 第 4 章 制作生产程序
4-20
(2)基板数据 2-1
从「基板数据 1」进入下一画面时，会显示下图的「基板数据 2-1」。
在这里对“基板（外形）尺寸”、“基板设计偏移量”进行设置。

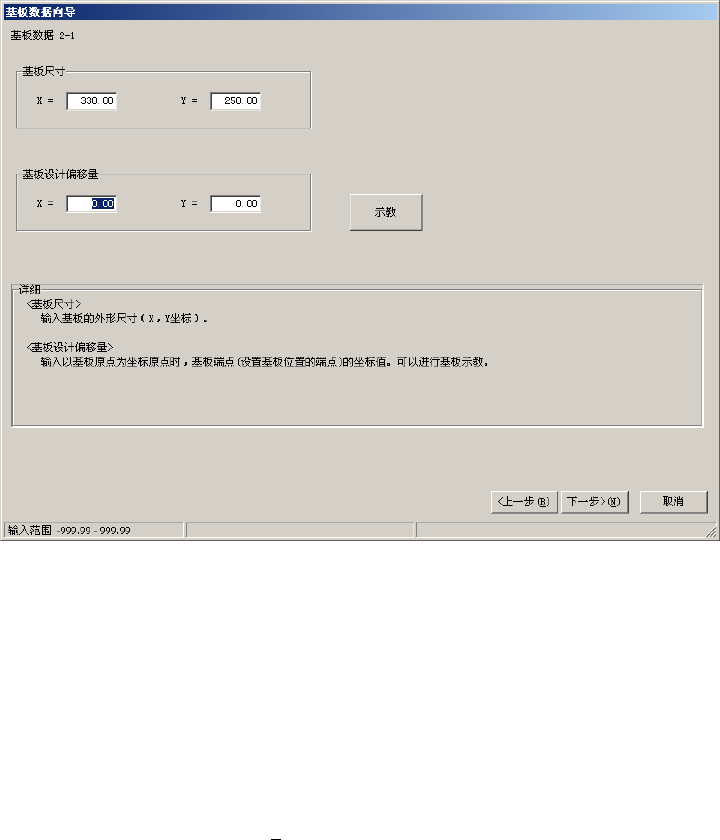

图 4-1-3-3-5 基板数据 2-1
①基板（外形）尺寸
输入基板的外形尺寸。详情请参见 4-1-3-2 章。
②基板设计偏移量
输入从基板位置基准看到的基板设计端点的位置。详情请参见 4-1-3-2 章。
可点击“示教”按钮，或用 HOD 进行示教。
数据设置完成后，请点击＜下一步>(N)
＞，进入下一画面。另外，下一显示画面会根据在「基
板数据 1」中设置的“基板配置（构成）”而不同。
・单板基板
=> 进入到「基板数据 3」。
・矩阵电路板、非矩阵电路板
=> 进入到「基板数据 2-2」。
