EPU 使用说明书 第 3 章 EPU 设置 3- 13 （ 1 ）确定站台机型 设置该站台的机型。选择项目为 JM- 10 、 JM- 10 -L 。 图 3- 7-3 设置站台机型画面 ◆ 请务必设置站台的机型。 如果没有设置站台的机型，则会显示如下提示。 图 3- 7-4 没有设置站台时的画面
EPU 使用说明书 第3章 EPU设置
3-12
3-7 设置站台属性
为了在EPU上设置与实际运行生产程序的机器相同的环境，需对固定吸嘴、各种选项进行设置。
3-7-1 基本设置
请选择EPU设置菜单的「设置」、「站台属性」。
图 3-7-1 启动站台属性画面
在此设置站台的状况。
可设置的属性站台最多台数为36台。
图 3-7-2 设置站台属性画面
以下将对各设置项目及操作方法进行说明。
EPU 使用说明书 第3章 EPU设置
3-13
（1）确定站台机型
设置该站台的机型。选择项目为JM-10、JM-10-L。
图 3-7-3 设置站台机型画面
◆ 请务必设置站台的机型。
如果没有设置站台的机型，则会显示如下提示。
图 3-7-4 没有设置站台时的画面
EPU 使用说明书 第3章 EPU设置
3-14
（2） 输入属性ID
设置该站台的名称(属性ID)。

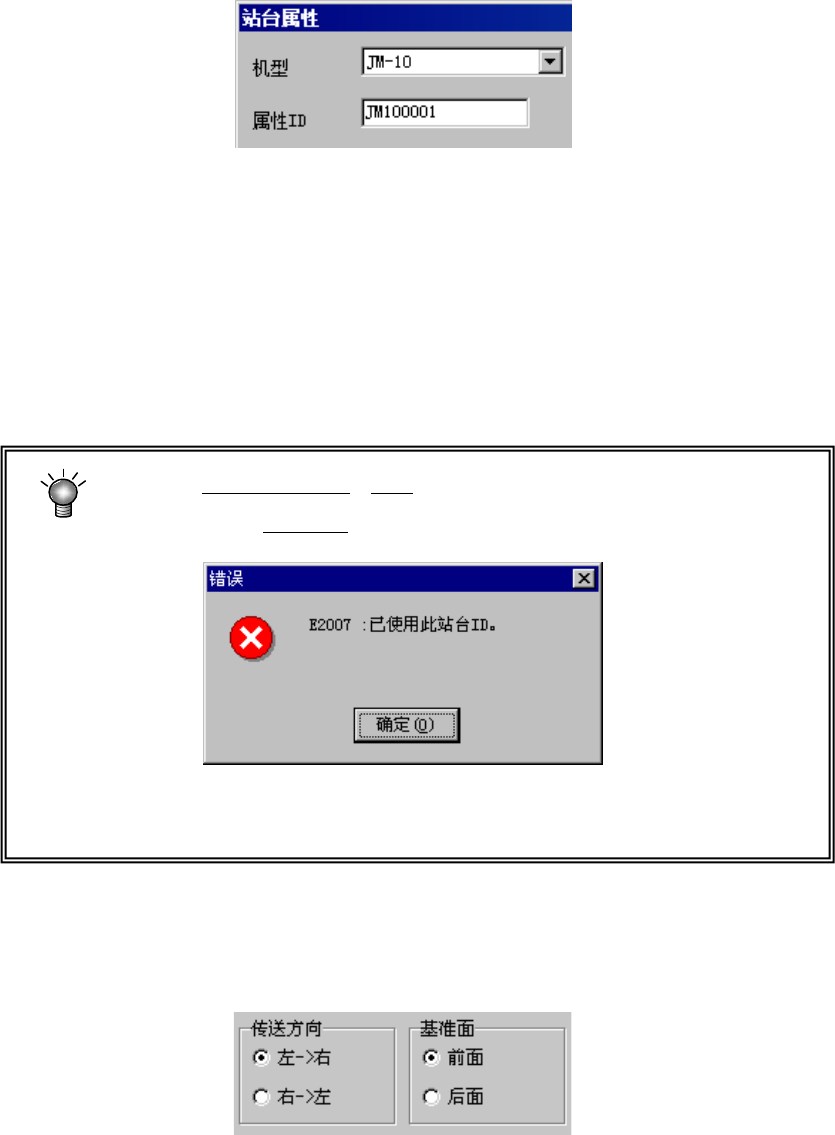

图 3-7-5 属性 ID 的设置画面
如果没有设置站台机型时，不能输入属性ID。
请输入站台的计算机名。
可用半角15个字符(全角7个字符)进行设置。
如省略属性ID，在按下「确定」按钮后，可自动设置机型名+XXXX。
XXXX为自动排号。 (例：JM100001、JM100002、… JM100010)
请注意不要使「属性ID」重复。
「属性ID」的设置重复时，在切换站台时或单击「确定」时将显示下列
提示。
图 3-7-6 站台 ID 重复错误
(3)
设置传送方向
设置基板向哪一方向传送。
请选择「左→右」或「右→左」。
图 3-7-7 传送方向·基准面选择画面
注意
