EPU 使用说明书 第 4 章 制作生产程序
4-29
(10) 基板数据 6-2
从「基板数据 6-1」进入下一画面后，会显示下图的「基板数据 6-2」（仅当使用坏板标记时
才会显示。）
在这里对“坏板标记位置”进行设置。

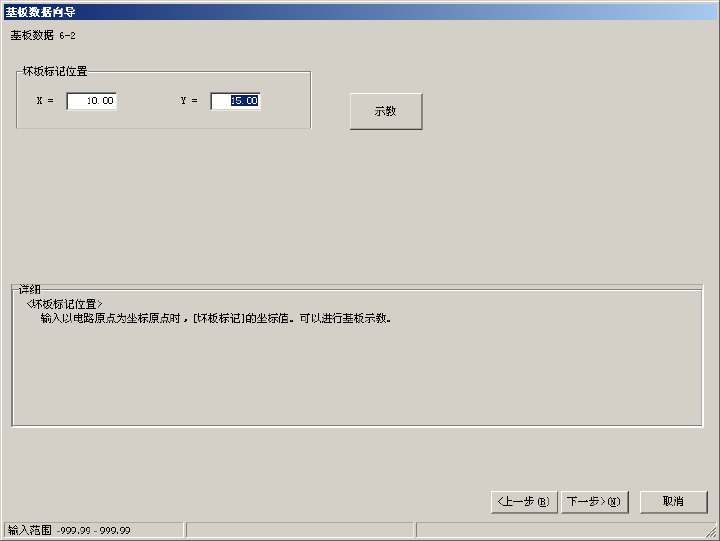

图 4-1-3-3-15 基板数据 6-2
①坏板标记位置
输入坏板标记位置的坐标。详情请参见 4-1-3-2 章(2)矩阵基板。
可点击“示教”按钮或用 HOD 进行示教。
数据设置完成后，点击＜下一步>(N)＞时，向导至此即结束。显示完成提示信息
（图 4-1-3-3-11）。
EPU 使用说明书 第 4 章 制作生产程序
4-30
4-1-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数
最多为 3，000 点，分割基板时最多可输入 10，000 点。
4-1-4-1 贴片数据画面的显示
制作基板数据后，单击画面上方的「贴片数据」选项卡，显示贴片数据制作画面(下图为制
作完成例)。

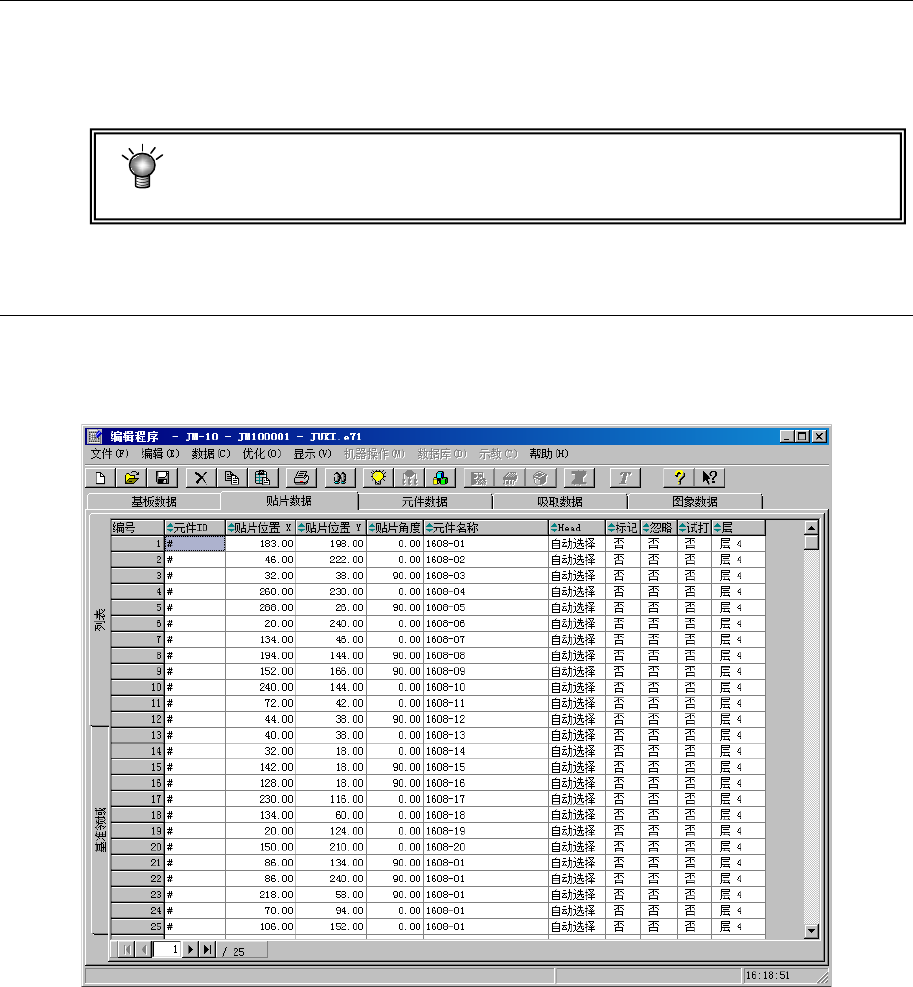

图 4-1-4-1-1 贴片数据画面
EPU 使用说明书 第 4 章 制作生产程序
4-31
4-1-4-2 输入项目
输入“元件ID”、“X”、“Y”、“角度”、“元件名”。在其他项目(贴片头、标记、忽
略、试打、层)中将自动输入初始值。请仅对必要的项目进行变更。
另外，坐标位置是从「基板数据」决定的“基板原点”(多电路板时为基准电路的“电路原
点”)开始的距离。
(1) 元件 ID
为参照贴片位置而设置的记号。 对于贴片动作没有直接影响。
“元件ID” 最多可输入8个字符(仅限于英文和数字)。
另外，也可单击其他项目(X坐标等)而省略输入。此时将自动输入“#”。
(2) X、
Y
输入贴片位置(X、Y)。输入的方法有从键盘输入数值和HOD的示教输入。
※ 示教务必在完成BOC校准后进行。
尺寸是从「基板数据」决定的“基板原点”(多电路板时为“电路原点”)到贴片位置的(坐
标中心)距离。
输入绝对位置 数字输入将变为直接输入值。
可在输入的数字前面加上 + 或 - 。
输入相对位置 在输入的数字前加上 ++，则输入值将被加到有光标的栏目的内容中。
在输入数字前加上 --，则从光标栏目中减去输入的值。
在输入数字前加上 +=，则在有光标栏目的行的上面的栏目中输入已加上
输入值的值。
在输入数字前加上 -=，则在有光标栏目的行的上面的栏目中输入已减去
输入值的值。
(注)++、--、+=、-=之间不要加入空格。
(3) 角度
以「元件数据」的“元件供应角度”为基准，输入贴片角度。(参见4-1-5-2章(2)包装)
(4) 元件名称
输入元件名称(最多20个字符)，大写字符、小写字符将被作为相同的数据处理。
并且，如在输入元件名称后就设置好使用数据库，将会对数据库进行检索，当发现同一元
件名称时，会将元件数据导入到程序中｡
大写字符、小写字符作为同一数据处理，但显示时会区別显示｡
如果先在数据库中注册好，将被置換成该处所注册的文字｡
(如果是新名称，按照输入的名称显示，原来有名称的，显示原有的名称。)
