EPU 使用说明书 第 4 章 制作生产程序
4-134

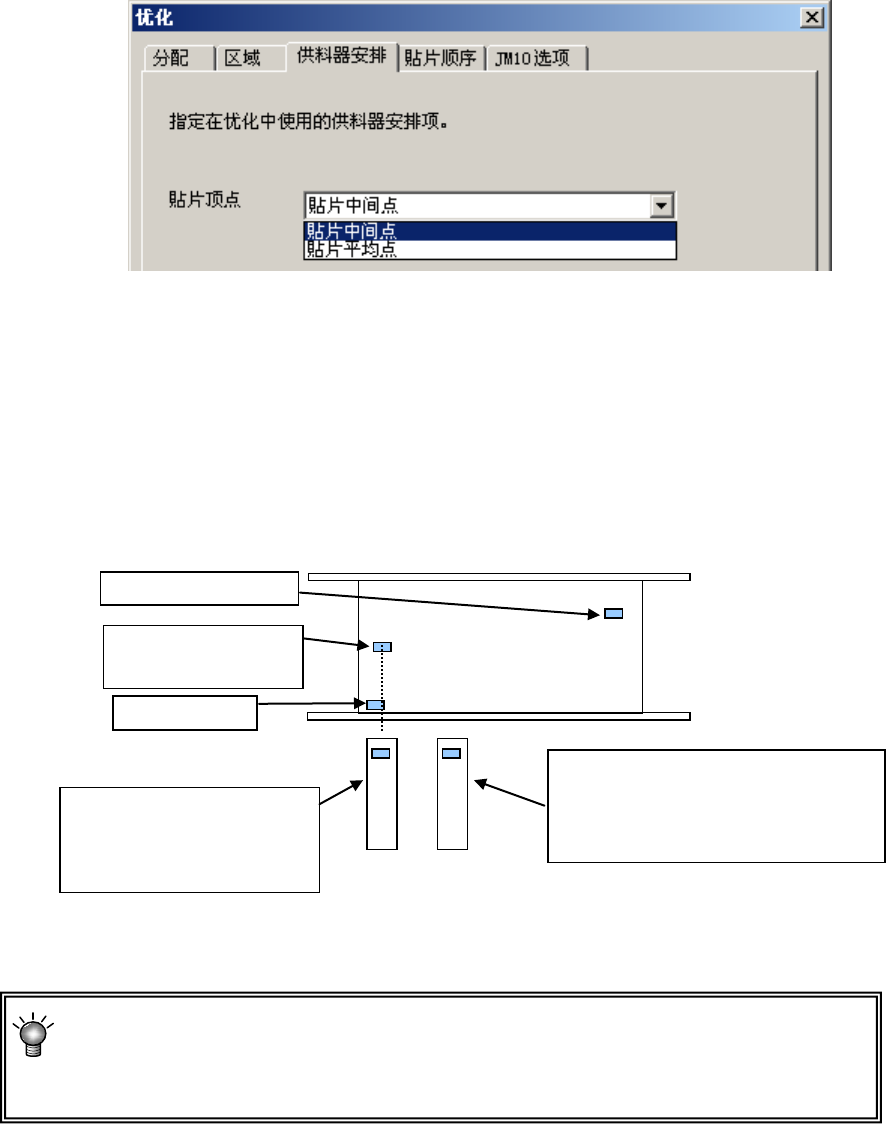

（3）供料器安排（送料器配置选项）
指定配置供料器的起点。
若把供料器都安排在贴片中间点上，就可缩短从吸取到贴片的时间，也可缩短贴片时间。
图 4-2-1-2-4 优化
●
把供料器安排在贴片中间点
：
各贴片点按X坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的
贴片点位置上。
●
把供料器安排在贴片平均点
：将供料器安排在贴片平均点上：
将供料器安排在离各贴片点平均坐标最近的位置上。
图 4-2-1-2-5 3 点贴片时的供料器配置图
● 若元件件数多，且贴片点在整个基板上平均分布时，则两种结果相同。
● 一般来说，所有的贴片点中，仅一部分贴片点偏离贴片位置进行贴片时 “中间点”
比较有利，其它情况时，“平均点”比较有利。
第 2 个近的贴片点
(此时为中间点)
最近的贴片点
第 3 个近的贴片点
选择了把送料器
配置在“贴
片中间点”
时的送料器配置
(以中点为基准配置)
选择了将送料器
配置在“贴片平均
点”
上时的送料器配置 (以各贴片
点的平均坐标为基准配置)
EPU 使用说明书 第 4 章 制作生产程序
4-135
（4）贴片顺序
指定贴片数据的排列,是按输入顺序,还是优化顺序。
图 4-2-1-2-6 优化
● 分配生产程序文件输入顺序
：不改变贴片数据的排列顺序。
● 在每个优化命令中分配
：将贴片数据的排列顺序改为优化顺序。
从菜单栏上选择“优化/分开贴片数据”，可参照、输入顺序。
注意
“在每个优化命令中分配”，是为优化数据进行编辑的功能(优化
结果可参照，但不能编辑)，如果执行该功能，则原来按输入顺序
的数据将被删除。因此，执行该功能前请对数据进行备份。
EPU 使用说明书 第 4 章 制作生产程序
4-136
（5）JM10 选项
选择[JM10选项]选项卡，则显示如下画面。
图 4-2-1-2-7 优化
1）基板/电路
设置是以电路为单位进行优化，还是以整个基板为单位优化。
●基板优化：
对整块单电路板的电路展开优化。
生产速度会加快，但贴片顺序将变得复杂。
●电路优化：
逐条电路进行优化。
2）考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
选中本项后，按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
贴片顺序①
贴片顺序②
贴片顺序③
