JM-10_EPU使用说明书.pdf - 第34页
EPU 使用说明书 第 3 章 EPU 设置 3- 10 3-6-2 指定生产程序文件夹 指定装有 EPU 中使用的生产程序的文件夹。 全路径名最多可指定 64 个字符。 图 3- 6-4 指定文件夹画面 (1) 生 产 程序初始文件 夹 设置保存生产程序的文件夹。 在文件夹指定画面上， 用单选按钮 ( 图 3-6-4) 指定 「生产程序初始文件夹」 ，按 下 「浏览」按 钮，即可显示文件夹的浏览对话框 ( 图 3-6-2-5) 。 在…
EPU 使用说明书 第3章 EPU设置
3-9
3-6-1 设置单位
在EPU画面中设置进行编辑时显示的单位。
设置长度及压力的单位。设置后，EPU将根据该设置显示/输入。
[画面显示内容]
·长度∶设置后将影响到XYZ坐标、基板大小等与
长度有关的数据的显示/输入。
(默认为「mm」)
·压力∶设置后将影响到与吸取真空压力等有关
的数据的显示/ 输入。
(默认为「kPa」)
图3-6-3 单位系统的设置
EPU 使用说明书 第3章 EPU设置
3-10
3-6-2 指定生产程序文件夹
指定装有EPU中使用的生产程序的文件夹。
全路径名最多可指定64个字符。
图 3-6-4 指定文件夹画面
(1) 生产程序初始文件夹
设置保存生产程序的文件夹。
在文件夹指定画面上，用单选按钮(图3-6-4)指定「生产程序初始文件夹」，按下「浏览」按
钮，即可显示文件夹的浏览对话框(图3-6-2-5)。
在编辑程序中载入生产程序时，将会查找该文件夹。
在设置EPU时，设置默认的初始化文件夹。但该设置后不是固定的，可通过编辑程序的「打开」
命令，指定其它文件夹的生产程序。
图 3-6-5 浏览文件夹对话框
在列表框中选取目标文
件
按“确定”按钮，将
显示的文件夹名设
置成生产程序初始
文件夹。
EPU 使用说明书 第3章 EPU设置
3-11
3-6-3 数据库的指定
选择程序编辑中要使用的数据库。

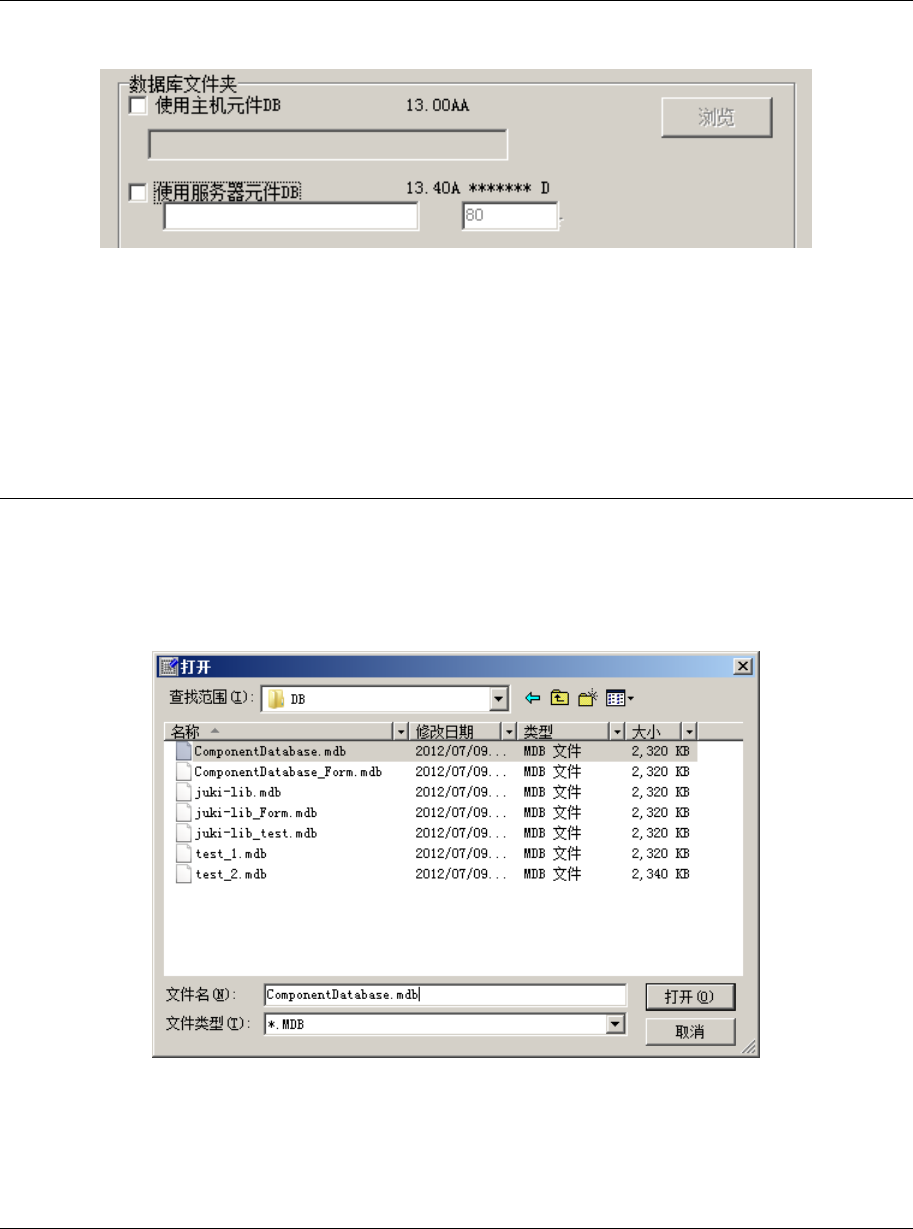

图 3-6-6 数据库文件的设置画面
但是，当尚未安装服务器元件数据库时，不能选择「使用服务器元件DB」。
在EPU设置及程序编辑中是否使用数据库，取决于「使用」这一勾选框。（图3-6-6）
如勾选框被选中，EPU设置及程序编辑中就可以使用数据库中已注册的元件数据。
3-6-3-1 主机元件 DB
设置要使用的数据库的文件夹名称、是否使用数据库。
指常数据库时，要用包括驱动器在内的完整路径来指定。文件名的扩展名固定是「mdb」。
即使指定其他的扩展名，也会被置换成「mdb」扩展名。
选择数据库文件夹的单选按钮，点击<浏览>按钮，会显示以下所示的对话框。
图3-6-7 浏览文件对话框
请指定文件夹和文件。
• 出现EPU属性画面（图3-6-2）后，点击<确定>按钮。
3-6-3-2 服务器元件数据库
在使用服务器元件数据库的情况下进行设置。
点击“使用服务器元件DB”的按钮，设置要连接的元件数据库服务器的计算机名（或地址）
和端口号。
关于计算机名（或地址）和端口号，请参阅JaNets的使用说明书。
