EPU 使用说明书 第 4 章 制作生产程序 4- 44 6) 包装尺寸 元件种类选择插 入元件后，要输入包 装的纵 ・ 横尺寸。 如果不是插入元 件则无需输入。 ◆ 插入元件 7) 吸取深度 输入从吸嘴吸取 面的高度到元件表面 的高度。 通常，可使用默 认值。 例）当连接器元件等，吸嘴的吸取面比元件 表面低时，需输入由吸嘴顶端到元件表面的尺 寸。此时，“元 件高度”为吸嘴顶端 到元件背面的 尺寸。 元件高度 吸取深度 吸嘴 连接器 包…
EPU 使用说明书 第 4 章 制作生产程序
4-43
5) 定中心方式
指定求出元件中心的方法。
请根据元件(在考虑规格、精度、节拍的基础上)进行选择。
根据元件种类，可使用的定中心方式会受到限制。
表 4-1-5-2-1 可选择定中心的表
元件类型 激光
图像
54mm
视野摄像机
27mm
视野摄像机
DFFP
摄像机
方形芯片
○
×
×
－
方形芯片
(LED)
○
×
×
－
圆筒型芯片
○
×
×
－
铝电解电容
○
○
○
－
SOT
○
×
×
－
微调电容器
○
×
×
－
网络电阻
○
×
×
－
SOP
○
○
○
－
HSOP
○
○
○
－
SOJ
○
○
○
－
QFP
○
○
○
－
GaAsFET
○
○
○
－
PLCC
○
○
○
－
PQFP
○
○
○
－
TSOP
○
○
○
－
TSOP2
○
○
○
－
BGA
○
○
○
－
FBGA
×
○
○
－
QFN
○
○
○
－
外形识别元件
×
○
○
－
通用图像元件
×
○
○
－
单向引脚连接器
○
○
○
－
双向引脚连接器
○
○
○
－
Z
形引脚连接器
○
○
○
－
扩展引脚连接器
×
○
○
－
J
引脚插座
○
○
○
－
鸥翼式插座
○
○
○
－
带减震器的插座
○
○
○
－
插入元件
○
×
×
○
其他元件
○
×
×
－
※DFFP 摄像机是假定插入元件的 VCS。
EPU 使用说明书 第 4 章 制作生产程序
4-44
6) 包装尺寸
元件种类选择插入元件后，要输入包装的纵・横尺寸。
如果不是插入元件则无需输入。
◆ 插入元件
7) 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。
通常，可使用默认值。
例）当连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的尺
寸。此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
元件高度
吸取深度
吸嘴
连接器
包装尺寸 纵
包装尺寸 横
EPU 使用说明书 第 4 章 制作生产程序
4-45
（2）包装方式
1) 带状元件的输入方法

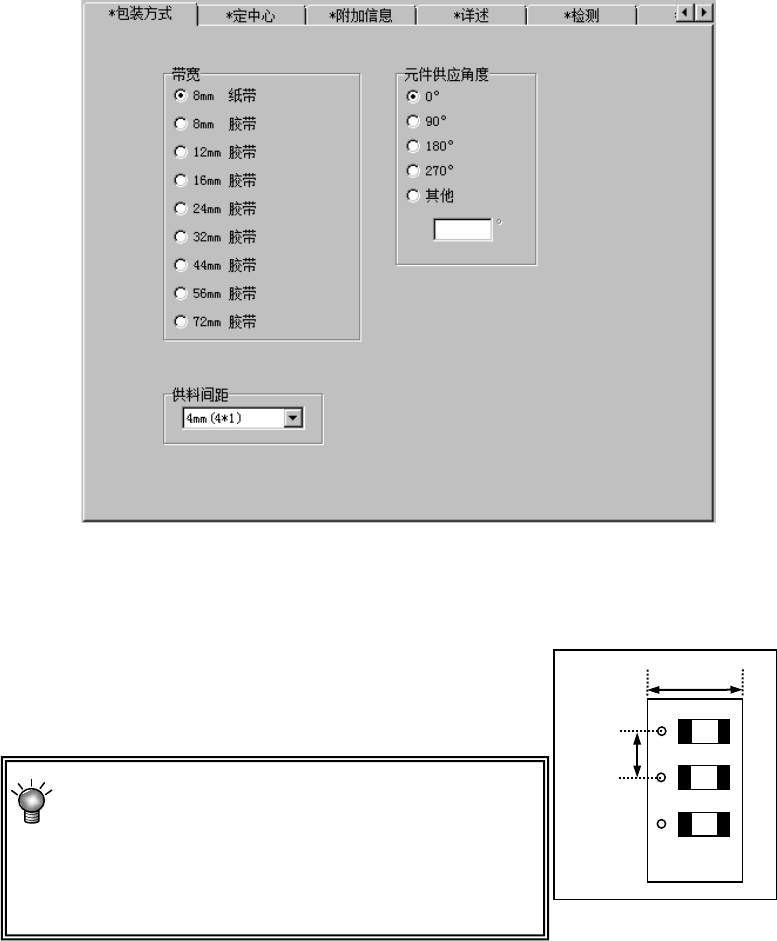

图 4-1-5-2-1 元件数据(带状包装)
① 带宽
选择带的宽度。
② 间距
选择带的传送间距。
当带为
12mm
～
72mm
时，请根据带状送料器
的传送间距来设置元件数据的间距。
例) 用 12mm 的带状送料器(FF12FS)以 8mm 的间距
传送时，将带状送料器的传送挡块设为“8”， 然
后将「元件数据」的间距设为“4*2”。
有关带状送料器的设置，请参见“带状送料器使用说明书”。
③ 元件供应角度
输入带状送料器上的元件包装方式相对于JUKI的元件供应角度0°的角度。
详细内容请参见“4-1-5-2 (2)包装方式 7)元件供应角度”。
带宽
间距
