EPU 使用说明书 第 4 章 制作生产程序
4-42
4) 外形尺寸
输入对应各元件种类的元件外部尺寸。
请参考表格画面左下显示的元件图进行输入。
根据元件种类，有「含」引脚和「不含」引脚，敬请注意。
（「 元 件 种类」显示按 JUKI 元件供应角度定义 0°为基础的图形）

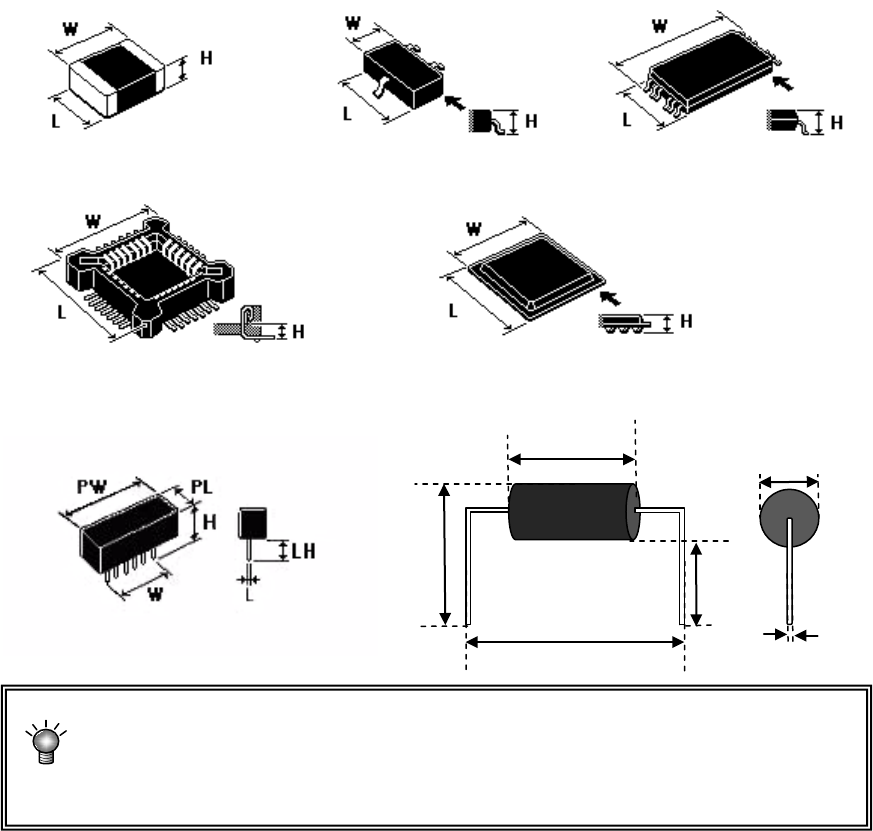

请输入插入元件外形尺寸 横（PW）、纵（PL）、元件高度（H）、引脚长度（LH）。
例＞W = 外形尺寸 横 L = 外形尺寸 纵 H = 元件高度 LH = 引脚长度
◆方形芯片 ◆SOT ◆T-SOP
◆插座 ◆BGA
◆插入元件的外形尺寸 ◆轴向类型的插入元件
弄错元件的纵、横尺寸时，有时无法进行定中心。弄错元件高度时，容易发生
激光测量位置不稳定导致激光识别错误、图像识别高度不稳定导致图像识别错
误等。
PL
L
H
PW
LH
W
EPU 使用说明书 第 4 章 制作生产程序
4-43
5) 定中心方式
指定求出元件中心的方法。
请根据元件(在考虑规格、精度、节拍的基础上)进行选择。
根据元件种类，可使用的定中心方式会受到限制。
表 4-1-5-2-1 可选择定中心的表
元件类型 激光
图像
54mm
视野摄像机
27mm
视野摄像机
DFFP
摄像机
方形芯片
○
×
×
－
方形芯片
(LED)
○
×
×
－
圆筒型芯片
○
×
×
－
铝电解电容
○
○
○
－
SOT
○
×
×
－
微调电容器
○
×
×
－
网络电阻
○
×
×
－
SOP
○
○
○
－
HSOP
○
○
○
－
SOJ
○
○
○
－
QFP
○
○
○
－
GaAsFET
○
○
○
－
PLCC
○
○
○
－
PQFP
○
○
○
－
TSOP
○
○
○
－
TSOP2
○
○
○
－
BGA
○
○
○
－
FBGA
×
○
○
－
QFN
○
○
○
－
外形识别元件
×
○
○
－
通用图像元件
×
○
○
－
单向引脚连接器
○
○
○
－
双向引脚连接器
○
○
○
－
Z
形引脚连接器
○
○
○
－
扩展引脚连接器
×
○
○
－
J
引脚插座
○
○
○
－
鸥翼式插座
○
○
○
－
带减震器的插座
○
○
○
－
插入元件
○
×
×
○
其他元件
○
×
×
－
※DFFP 摄像机是假定插入元件的 VCS。
EPU 使用说明书 第 4 章 制作生产程序
4-44
6) 包装尺寸
元件种类选择插入元件后，要输入包装的纵・横尺寸。
如果不是插入元件则无需输入。
◆ 插入元件

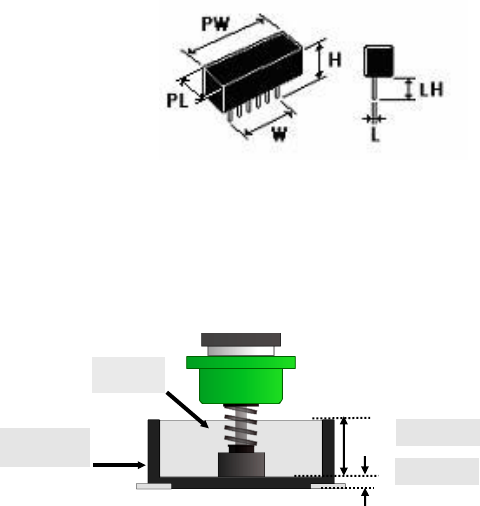

7) 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。
通常，可使用默认值。
例）当连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的尺
寸。此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
元件高度
吸取深度
吸嘴
连接器
包装尺寸 纵
包装尺寸 横
