JM-10_EPU使用说明书.pdf - 第43页
EPU 使用说明书 第 3 章 EPU 设置 3- 19 3-7-3 按钮说明 （ 1 ）前一属性 退避正在编辑的站台属性的变更内容，显示前一站台属性的画面。 正在编辑的站台在最前面时，该按钮无效。 （ 2 ） 后一属性 退避正在编辑的站台属性的变更内容，显示下一站台属性的画面。 （ 3 ） 固定吸嘴 请在 ATC 上设置吸嘴编号和种类。在此设置的吸嘴，可在编辑程序的优化中浏览。 在种类项目中，单击 < 右 > 键，…
EPU 使用说明书 第3章 EPU设置
3-18
ATC
选择ATC单元的种类。
・ATC 18 ：小型用18个
・ATC 6-6 ：小型用6个，大型兼用6个
EPU 使用说明书 第3章 EPU设置
3-19
3-7-3 按钮说明
（1）前一属性
退避正在编辑的站台属性的变更内容，显示前一站台属性的画面。
正在编辑的站台在最前面时，该按钮无效。
（2） 后一属性
退避正在编辑的站台属性的变更内容，显示下一站台属性的画面。
（3） 固定吸嘴
请在ATC上设置吸嘴编号和种类。在此设置的吸嘴，可在编辑程序的优化中浏览。
在种类项目中，单击<右>键，则显示吸嘴的种类。

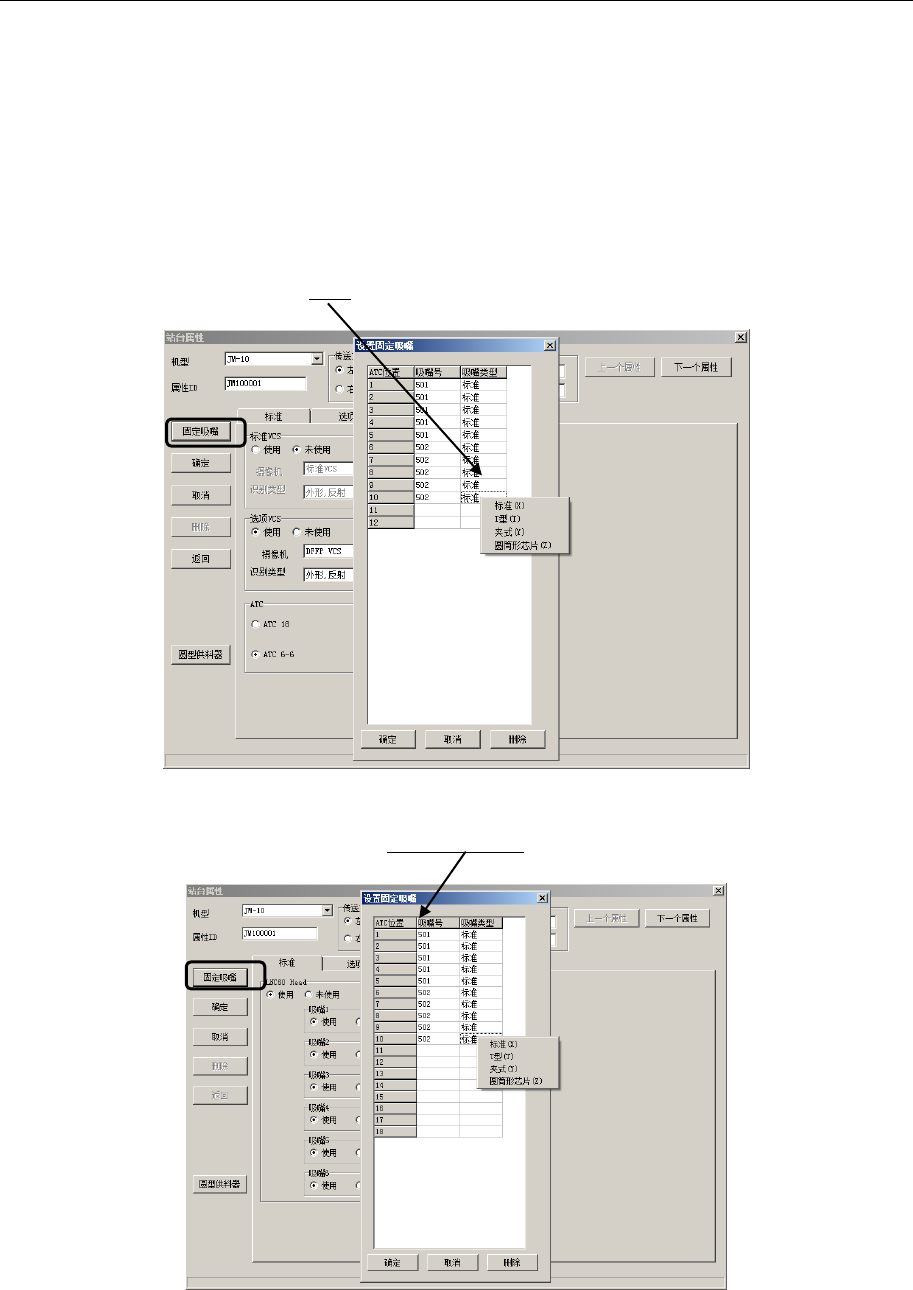

图3-7-13 吸嘴设置画面(标准ATC)
通过站台属性文件的ATC选择，改变ATC位置的数量。
图3-7-14 吸嘴设置画面(选项ATC)
◇ 要删除设置的吸嘴时，请按[DEL]键或[SPACE]键。
EPU 使用说明书 第3章 EPU设置
3-20
单击「确定
」按钮后，保存变更内容，返回到站台属性设置画面。
单击「删除
」按钮，则清除吸嘴的设置。
单击「取消
」按钮后，取消变更内容，返回到站台属性设置画面。
（4） 确定
使变更内容有效后，退出站台属性编辑。
（5） 取消
废除变更内容，退出站台属性编辑。
（6） 删除
删除正在编辑的属性。
（7） 返回
将编辑的数据恢复为最初的状态。
（8）圆形供料器
设置在圆形供料器中使用的元件。
程序编辑的优化参照在此设置的圆形供料器。
图3-7-15圆形供料器一览画面
在圆形供料器一览处显示 (EPU安装目录)\Data\Custom\BOWL 内的圆形供料器一览。登录有
圆形供料器时，请在该目录中追加圆形供料器INI文件。
◇ 在圆形供料器信息处可以编辑用户定义ID、供料时间、元件名、吸取高度。各轨道内最多
可以登录4个元件。程序编辑中实施圆形供料器优化时，在圆形供料器中使用的元件名称
输入元件名1～4。
按下「ＯＫ
」按钮，则保存变更内容，返回到工作台概要设置画面。
点击「取消」按钮，则放弃变更内容，返回到工作台概要设置画面。
