EPU 使用说明书 第3章 EPU设置
3-8
3-6 EPU属性
指定显示/输入时的单位系及生产程序目录、数据库文件夹目录等 ，对 EPU的环境进行设置。
从EPU设置的设置菜单中选择「EPU属性」。

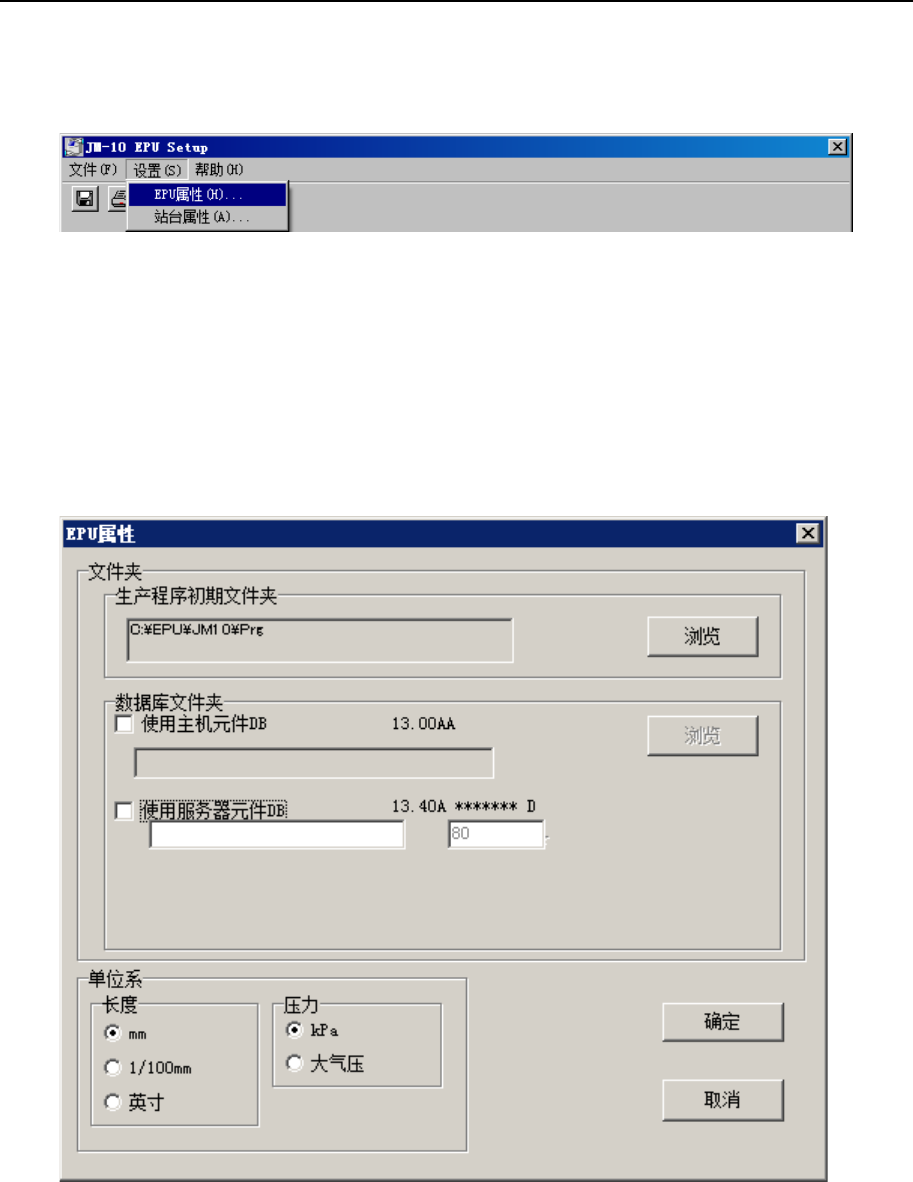

图 3-6-1 启动 EPU 属性
※ 如果已经编辑过，则会读取并显示上次的内容。
选择EPU属性后，即显示如下对话框。
在此设置单位系、生产程序的目录、数据库文件夹的目录。
■ 下面将对各设置项目及其操作方法进行说明。
对话框中有各自信息的选项设置。把所有必要的信息设置好后，单击「确定」按钮，便
可执行该命令。
图 3-6-2 EPU 属性编辑画面
EPU 使用说明书 第3章 EPU设置
3-9
3-6-1 设置单位
在EPU画面中设置进行编辑时显示的单位。
设置长度及压力的单位。设置后，EPU将根据该设置显示/输入。
[画面显示内容]
·长度∶设置后将影响到XYZ坐标、基板大小等与
长度有关的数据的显示/输入。
(默认为「mm」)
·压力∶设置后将影响到与吸取真空压力等有关
的数据的显示/ 输入。
(默认为「kPa」)

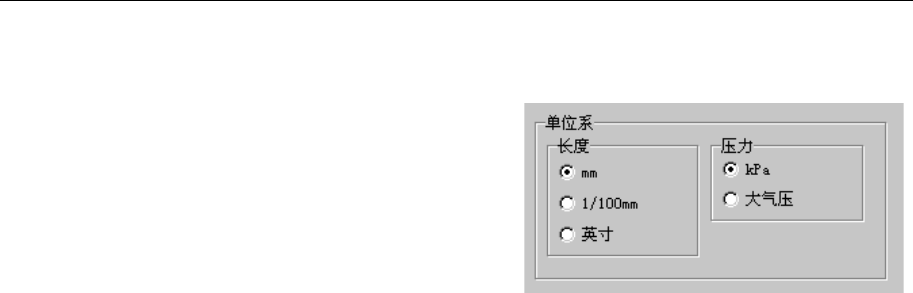

图3-6-3 单位系统的设置
EPU 使用说明书 第3章 EPU设置
3-10
3-6-2 指定生产程序文件夹
指定装有EPU中使用的生产程序的文件夹。
全路径名最多可指定64个字符。
图 3-6-4 指定文件夹画面
(1) 生产程序初始文件夹
设置保存生产程序的文件夹。
在文件夹指定画面上，用单选按钮(图3-6-4)指定「生产程序初始文件夹」，按下「浏览」按
钮，即可显示文件夹的浏览对话框(图3-6-2-5)。
在编辑程序中载入生产程序时，将会查找该文件夹。
在设置EPU时，设置默认的初始化文件夹。但该设置后不是固定的，可通过编辑程序的「打开」
命令，指定其它文件夹的生产程序。
图 3-6-5 浏览文件夹对话框
在列表框中选取目标文
件
按“确定”按钮，将
显示的文件夹名设
置成生产程序初始
文件夹。
