4-1 制作生产程序
生产基板时，有必要制作生产程序数据。
启动编辑程序，进行生产程序的制作和编辑，启动EPU Launcher，单击「编辑程序」。

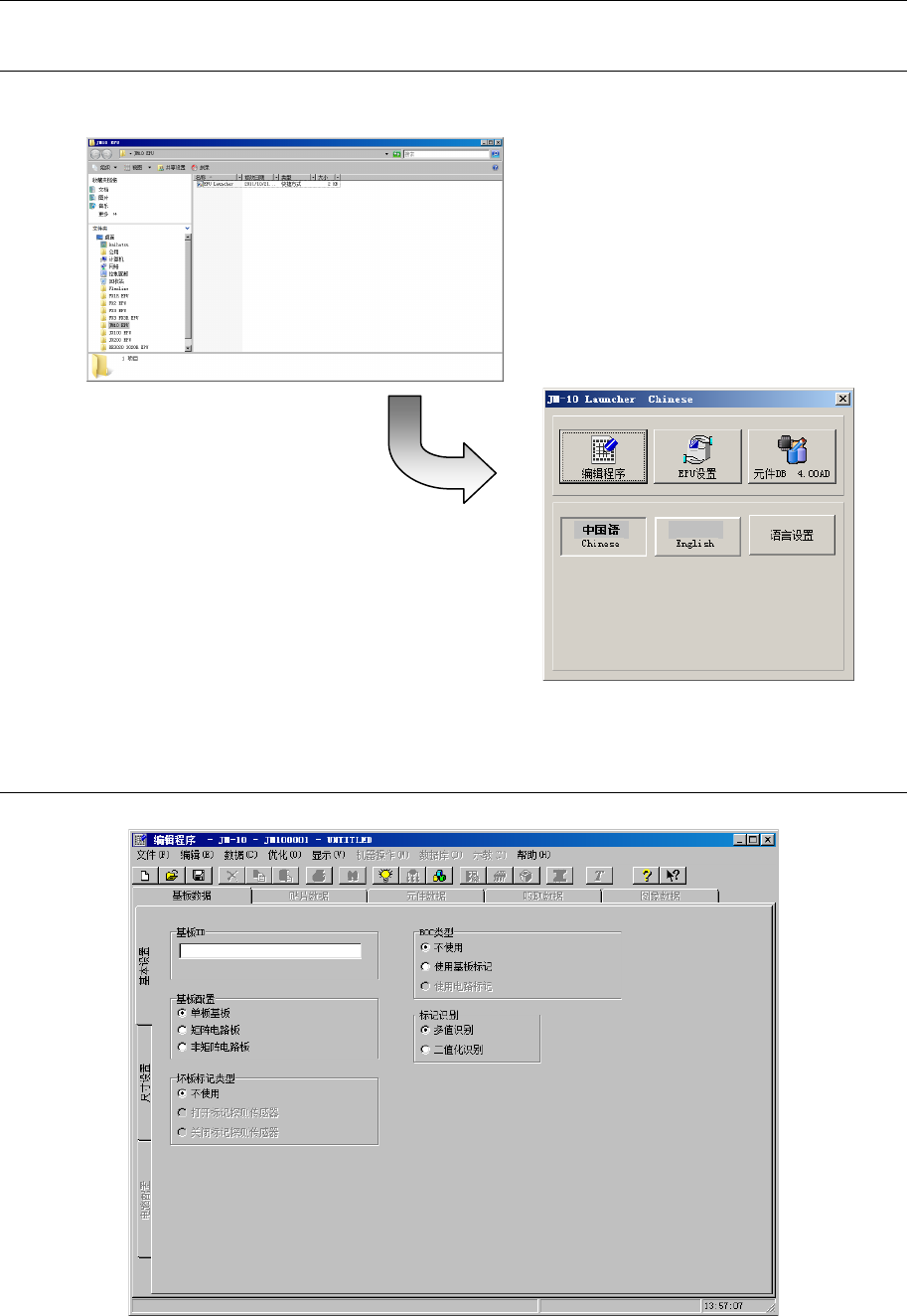

图 4-1-1 生产程序启动画面
4-1-1 启动生产编辑程序
启动「编辑程序」后，会出现如下图所示的编辑程序画面。
图 4-1-2 编辑程序
EPU 使用说明书 第 4 章 制作生产程序
4-2
在 JM-10 EPU 菜单栏上，不能选择“机器操作（M）”、“ 示 教 (T)” 功能。
JM-10 EPU 中，可以启动多重（2 个）编辑程序。
EPU 不能通过示教取得数据。
一部分程序数据，可以通过示教取得数据。
有的数据，只有通过示教才能取得。
因此，本说明书中有的地方也并列说明了如何通过示教取得数据的方法。
但因为 EPU 在装置外部制作数据，不能通过示教取得数据。
需要示教的数据，请用装置主机进行示教。
打开生产程序时，所设定的吸嘴之吸嘴信息是从以下指定位置上的吸嘴文件中
读入。请确认指定位置上存在对象吸嘴的文件之后再打开生产程序。但标准吸
嘴不需要吸嘴文件。
＜指定位置＞
(EPU 的安装文件夹) \Data\Custom\Nzl\
当指定位置上不存在生产程序中设定的吸嘴之吸嘴文件时，将显示下图所示的错误。

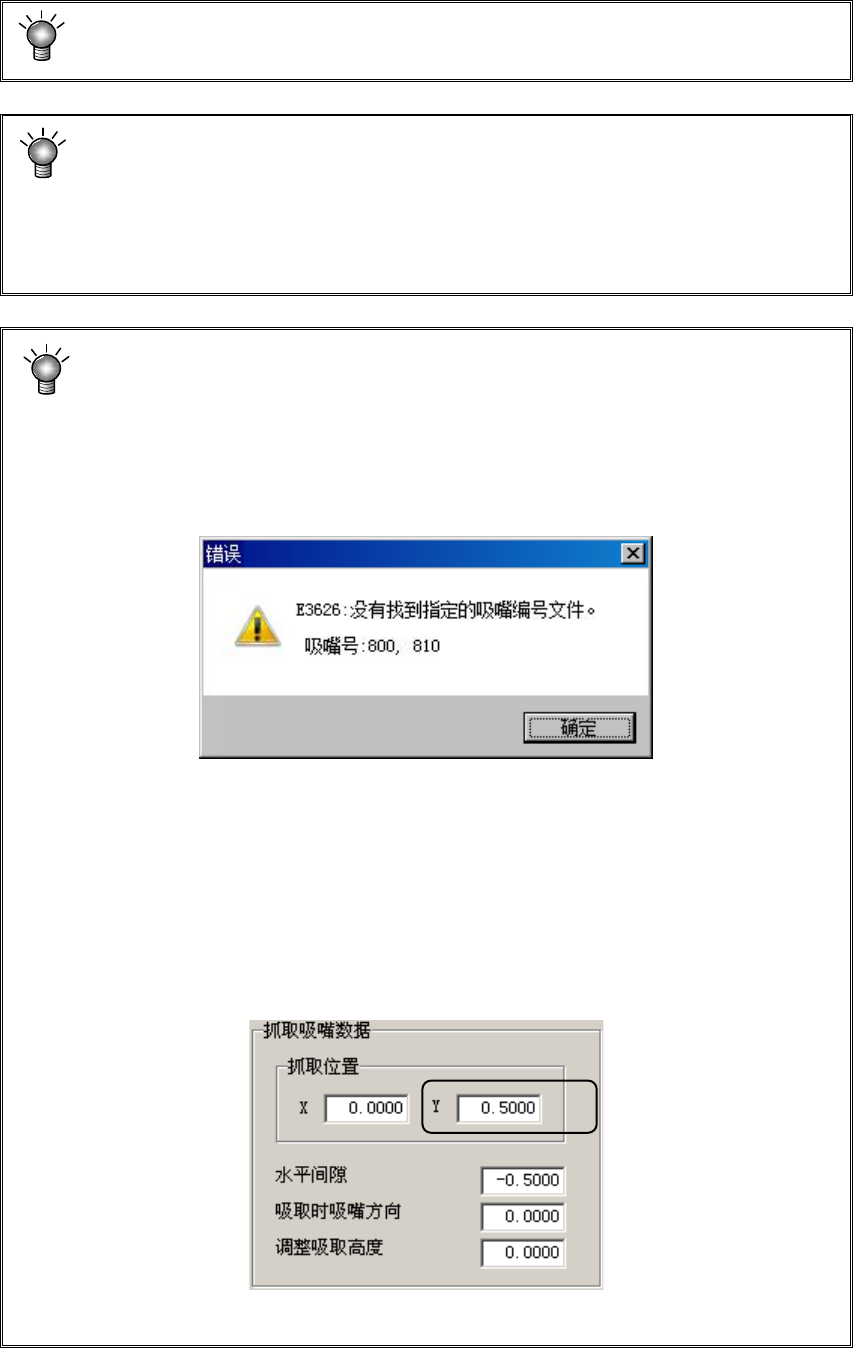

图 4-1-3 吸嘴文件读入错误
显示上述错误时，请确认错误信息中所写的吸嘴编号之吸嘴文件是否位于指定位置上。即
使文件不存在时，也能编辑生产程序，但有时不能正确读入吸嘴信息。将对象吸嘴文件复
制到指定位置上，再次重新读入程序，就能够读入正确的夹持吸嘴数据。
当生产程序中存在吸嘴文件，所设定的吸嘴属于夹持式吸嘴时，如夹持吸嘴数据中的抓取
位置之值为 0，读入生产程序时将自动设定夹持式吸嘴的抓取位置。关于夹持式吸嘴，请
参照「4-1-5-2 章 （4）附加信息 12）吸嘴数据」。
例）800 号吸嘴时
800 号吸嘴的抓取位置被设定为 Y：0.5。
图 4-1-4 夹持吸嘴数据画面
EPU 使用说明书 第 4 章 制作生产程序
4-3
4-1-2 生产程序的制作步骤
生产程序由表4-1-2-1中的5个项目构成。
生产程序按照基板数据→贴片数据→元件数据→吸取数据→图像数据的顺序来制作。
键盘输入的文字仅可使用半角英文和数字。
表 4-1-2-1 生产程序的构成
数据种类 内 容
基板数据
处理基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。
贴片数据
处理贴片点的坐标和贴片元件名称等。
元件数据
处理元件的尺寸、包装方式等定中心时所需的数据
吸取数据
处理带状送料器及管状送料器等元件供应位置的数据。
图像数据
处理 QFP、BGA 等图像识别所需的数据。
*仅进行图像定中心的元件需要制作「图像数据」。
上一项目未完成时不能打开下一项目。
例)未完成「基板数据」时，不能打开「贴片数据」。
