EPU 使用说明书 第 4 章 制作生产程序
4-21
(3) 基板数据 2-2
从「基板数据 2-1」进入下一画面后，会显示下图的「基板数据 2-2」。（仅当基板配置（构
成）设置为矩阵电路板、或非矩阵电路板时才会显示。）
在这里对“电路（外形）尺寸”、“电路设计偏移量”进行设置。

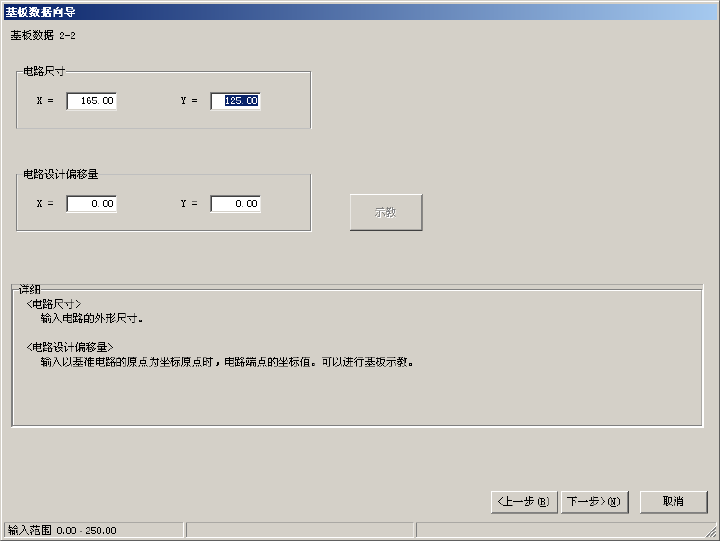

图 4-1-3-3-6 基板数据 2-2
①电路（外形）尺寸
输入电路的外形尺寸。详情请参见 4-1-3-2 章(2)矩阵基板。
②电路设计偏移量
输入从基准电路的电路原点至基准电路的左下角的尺寸。
详情请参见 4-1-3-2 章(2)矩阵基板。
可点击“示教”按钮或用 HOD 进行示教。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。另外，下一显示画面会根据「基板
数据 1」里设置的“基板配置（构成）”而不同。
・矩阵电路板
=> 进入到「基板数据 2-3」。
・非矩阵电路板
=> 进入到「基板数据 3」。
EPU 使用说明书 第 4 章 制作生产程序
4-22
（4）基板数据 2-3
从「基板数据 2-2」进入下一画面后，会显示下图的「基板数据 2-3」。（仅当基板配置（构成）
设置为矩阵电路板时才会显示。）
在这里对“首电路位置”、“电路数目（分割数）”、“电路间距”进行设置。
图 4-1-3-3-7 基板数据 2-3
①首电路位置
指定基准电路。详情请参见 4-1-3-2 章(2)矩阵基板。
可点击“示教”按钮或用 HOD 进行示教。
②电路数目（分割数）
输入 X 方向、Y 方向的电路数。详情请参见 4-1-3-2 章(2)矩阵基板。
③电路间距
输入 X 方向、Y 方向电路间的尺寸。详情请参见 4-1-3-2 章(2)矩阵基板。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。
EPU 使用说明书 第 4 章 制作生产程序
4-23
（5）基板数据 3
从「基板数据 2-1」～「基板数据 2-3」进入下一画面后，会显示下图的「基板数据 3」。
在这里对“基板高度”进行设置。
图 4-1-3-3-8 基板数据 3
①基板高度
输入从传送基准面至基板表面的高度。详情请参见 4-1-3-2 章(1)单板基板。
可点击“示教”按钮或用 HOD 进行示教。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。
