EPU 使用说明书 第 4 章 制作生产程序
4-141
4-2-2-3 确认分开贴片数据
通过优化，显示已分开的贴片数据。
请从菜单中选择「优化」/「分开贴片数据」。
图 4-2-2-3-1 选择分开贴片数据菜单
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更了过生产程序时，不
能选择。
显示如下的分开贴片数据画面。
图 4-2-2-3-2 分开贴片数据显示例
●优化顺序显示时的粗线，表示在 1
次吸取贴片的周期动作中被配对的数据的区
分。
EPU 使用说明书 第 4 章 制作生产程序
4-142

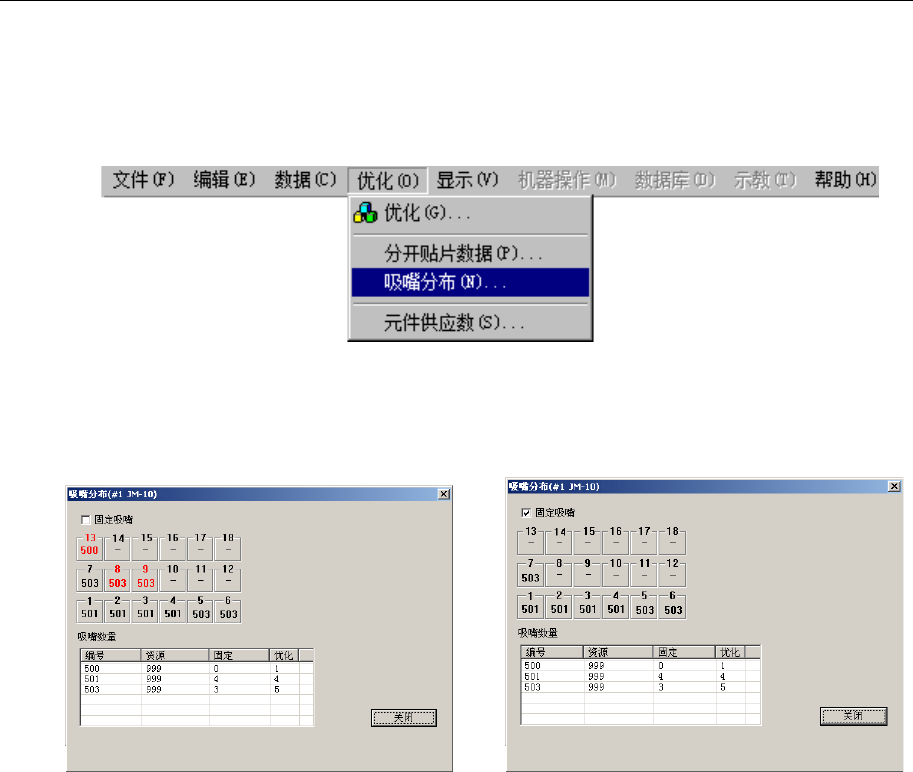

4-2-2-4 吸嘴分布
显示在各站台优化配置的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置一致。
请从菜单中选择「优化」/「吸嘴分布」。
图 4-2-2-4-1 选择吸嘴分布
显示下图的吸嘴分布画面。
图 4-2-2-4-2 吸嘴分布显示例（在「只显示固定吸嘴
」
项目上，选中和不选中时的示例）
●
ATC 显示的红字吸嘴编号：
表示优化输出的吸嘴。
●
ATC 显示的黑字吸嘴编号：
表示机器设置的固定吸嘴。
●
「只限于固定吸嘴
」
复选框：
显示未选中时优化输出的 ATC 吸嘴配置，
显示选中时所设置的固定吸嘴配置。
●吸嘴数量 ：
目前未使用“资源”。
“优化”是优化输出的吸嘴数，“固定”是在机器设置
中所设置的固定吸嘴数。
EPU 使用说明书 第 4 章 制作生产程序
4-143

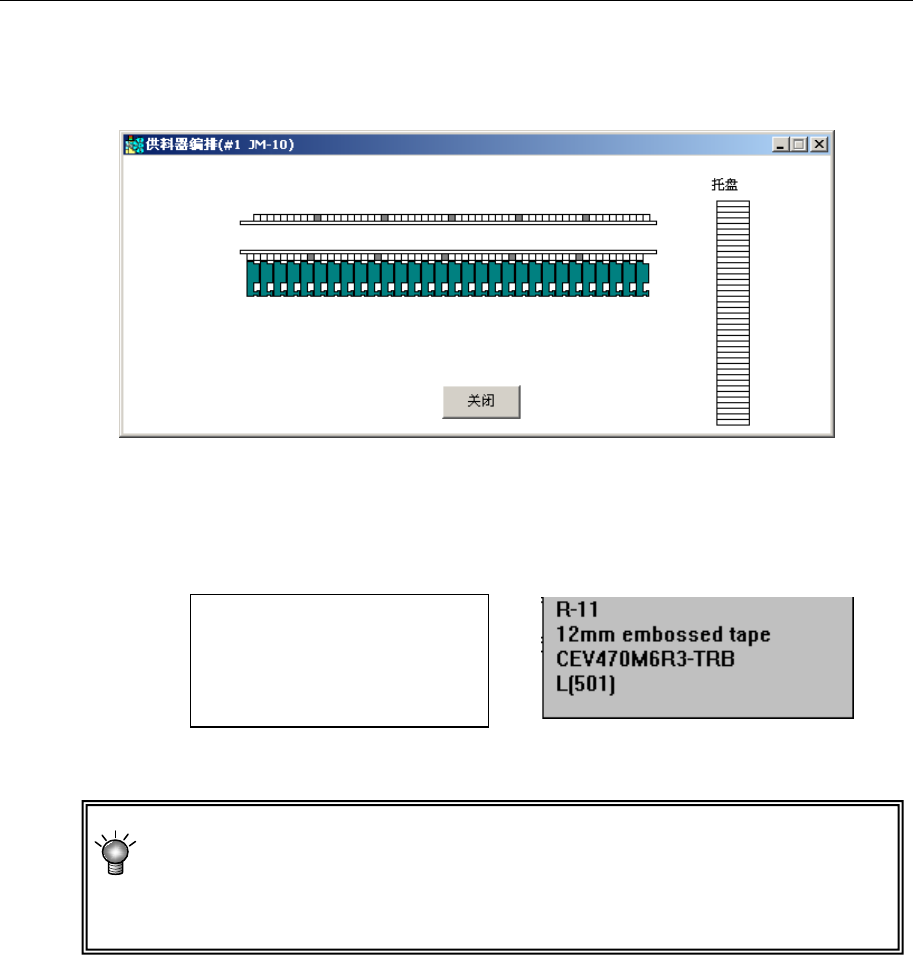

4-2-2-5 送料器编排
以图形显示吸取数据的送料器编排内容。
从菜单栏中单击
「显示」/「送料器编排」
后，会显示如下的画面。
(1)送料器编排
图 4-2-2-5-1 送料器编排显示例
① 将鼠标移动到送料器编排窗口上的送料器图上，即可显示该送料器的元件数据的部分内
容。
图 4-2-2-5-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中指定的全部内容。根据机种，可能会显示
无法使用的定心方式(吸嘴编号)，如果进行优化，则根据该机种可使用的定心方
式、吸嘴编号进行编排。
采用托盘支架时，请将鼠标移动到供料器编排窗口右侧的相应图上。
供给装置的安装位置
送料器的种类
元件名称
定心方式（吸嘴编号）
通道编号
