EPU 使用说明书 第 3 章 EPU 设置 3- 12 3-7 设置站台属性 为了在 EPU 上设置与实际运行生产程序的机器相同的环境， 需对固定吸嘴、 各种选项进行设置。 3-7-1 基本设置 请选择 EPU 设置菜单的「设置」、「站台属性」。 图 3- 7- 1 启动站台属性画面 在此设置站台的状况。 可设置的属性站台最多台数为 36 台。 图 3- 7- 2 设置站台属性画面 以下将对各设置项目及操作方法进行说明。
EPU 使用说明书 第3章 EPU设置
3-11
3-6-3 数据库的指定
选择程序编辑中要使用的数据库。
图 3-6-6 数据库文件的设置画面
但是，当尚未安装服务器元件数据库时，不能选择「使用服务器元件DB」。
在EPU设置及程序编辑中是否使用数据库，取决于「使用」这一勾选框。（图3-6-6）
如勾选框被选中，EPU设置及程序编辑中就可以使用数据库中已注册的元件数据。
3-6-3-1 主机元件 DB
设置要使用的数据库的文件夹名称、是否使用数据库。
指常数据库时，要用包括驱动器在内的完整路径来指定。文件名的扩展名固定是「mdb」。
即使指定其他的扩展名，也会被置换成「mdb」扩展名。
选择数据库文件夹的单选按钮，点击<浏览>按钮，会显示以下所示的对话框。
图3-6-7 浏览文件对话框
请指定文件夹和文件。
• 出现EPU属性画面（图3-6-2）后，点击<确定>按钮。
3-6-3-2 服务器元件数据库
在使用服务器元件数据库的情况下进行设置。
点击“使用服务器元件DB”的按钮，设置要连接的元件数据库服务器的计算机名（或地址）
和端口号。
关于计算机名（或地址）和端口号，请参阅JaNets的使用说明书。
EPU 使用说明书 第3章 EPU设置
3-12
3-7 设置站台属性
为了在EPU上设置与实际运行生产程序的机器相同的环境，需对固定吸嘴、各种选项进行设置。
3-7-1 基本设置
请选择EPU设置菜单的「设置」、「站台属性」。
图 3-7-1 启动站台属性画面
在此设置站台的状况。
可设置的属性站台最多台数为36台。

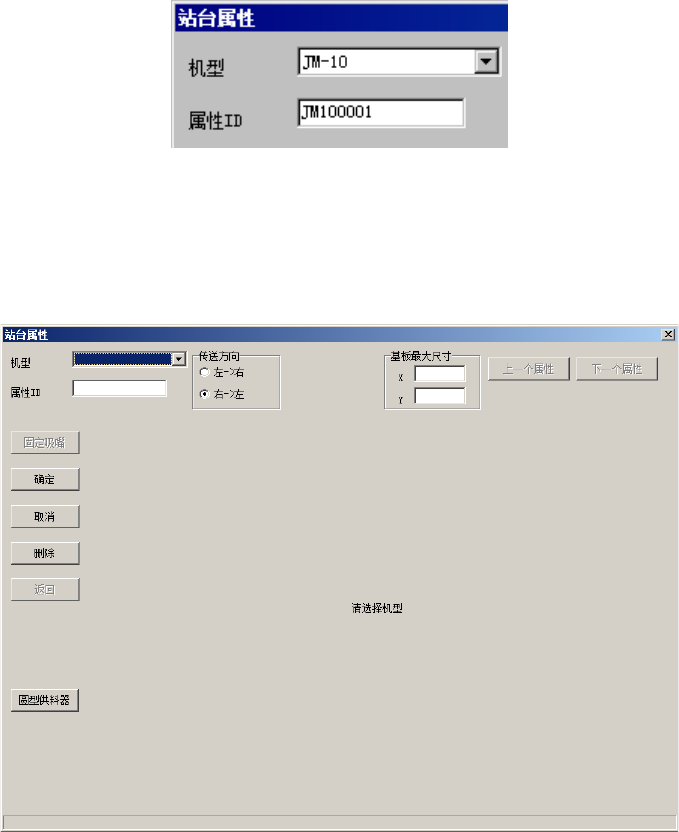

图 3-7-2 设置站台属性画面
以下将对各设置项目及操作方法进行说明。
EPU 使用说明书 第3章 EPU设置
3-13
（1）确定站台机型
设置该站台的机型。选择项目为JM-10、JM-10-L。
图 3-7-3 设置站台机型画面
◆ 请务必设置站台的机型。
如果没有设置站台的机型，则会显示如下提示。
图 3-7-4 没有设置站台时的画面
