EPU 使用说明书 第 4 章 制作生产程序
4-36
(9) 层
可指定贴片的顺序。编号小的层优先(先贴片)。初始值为“4”。
如进行优化，贴片顺序自动决定，与输入顺序无关。此时，参照层，在相同层之间决定优
化的贴片顺序。
变更时，请按F2键或鼠标的右键，从列表中选择。
芯片元件 QFP
例) 如右图那样对QFP与芯片元件贴片时，
如果先贴QFP，则芯片元件将无法贴片。
此时，如果将芯片元件指定为第4层 ，将 Q
FP指定为第5层，则先对编号较小的芯片
元件进行贴片，然后再贴QFP。
<在芯片上贴装 QFP>
EPU 使用说明书 第 4 章 制作生产程序
4-37

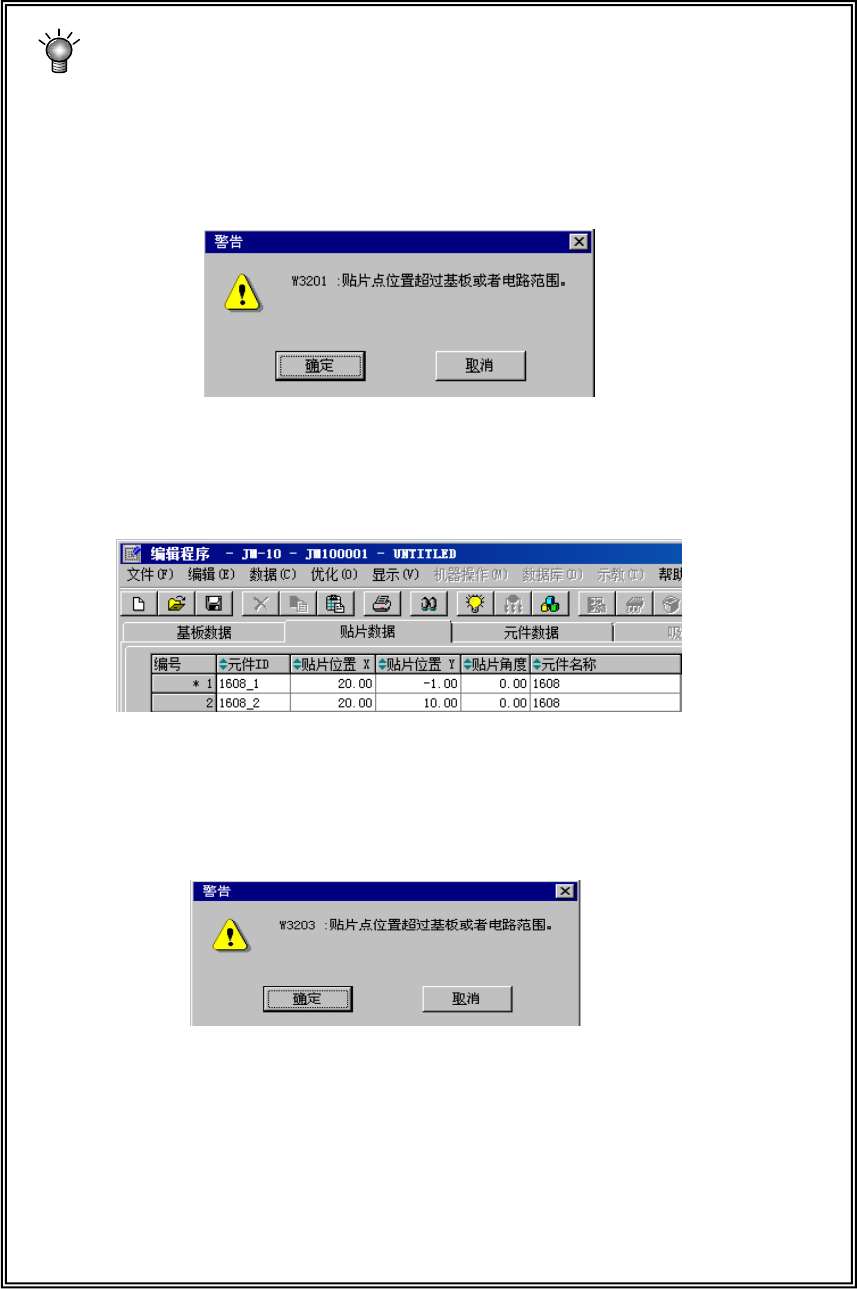

范围检查
在如下的时间段内，对贴片位置是否在基板内(单板基板时)，或是否在电路内(多
电路板时)进行检查。
① 输入数据时
在输入贴片位置 X 或 Y 时，或分别对其进行了改变时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定=>确定输入数据，在贴片数据编号的左侧带有“*”标记的为超范围标
记(参见下图)。如果输入的是范围内的值，则标记消失。
● 取消=>输入的数据无效，返回数据输入状态。
② 切换数据时
切换数据(选择元件数据等)时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定=>继续进行数据切换
● 取消=>停止数据切换
※ 发生范围检查错误时，
先对
「贴片数据
」
进行确认，如果没有问题，请确认各「基
板数据
」
的输入值。
(特别是基板设计偏移量、首电路位置、电路设计偏移量、电路配置的各坐标)
EPU 使用说明书 第 4 章 制作生产程序
4-38
4-1-5 元件数据
「元件数据」是对在「贴片数据」输入的“元件名称”，输入有关的详细信息数据。
因此，需要制作在「贴片数据」输入的所有元件名称的数据。
4-1-5-1 元件数据画面的显示
元件数据的输入画面，有表格显示和列表显示2种形式。
列表显示画面是将多个元件数据的概要以列表的形式显示在画面中。在列表显示画面中，
不能输入数据，但可查看数据的完成情况。

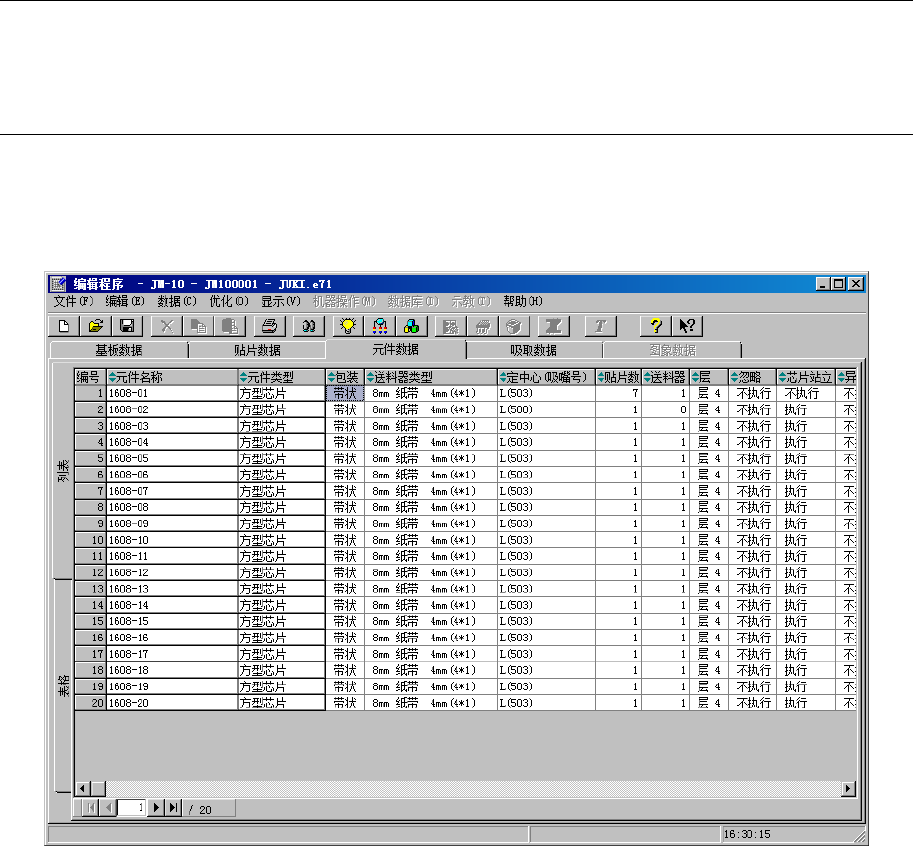

图 4-1-5-1-1 贴片数据列表画面
