EPU 使用说明书 第 4 章 制作生产程序
4-143
4-2-2-5 送料器编排
以图形显示吸取数据的送料器编排内容。
从菜单栏中单击
「显示」/「送料器编排」
后，会显示如下的画面。
(1)送料器编排
图 4-2-2-5-1 送料器编排显示例
① 将鼠标移动到送料器编排窗口上的送料器图上，即可显示该送料器的元件数据的部分内
容。
图 4-2-2-5-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中指定的全部内容。根据机种，可能会显示
无法使用的定心方式(吸嘴编号)，如果进行优化，则根据该机种可使用的定心方
式、吸嘴编号进行编排。
采用托盘支架时，请将鼠标移动到供料器编排窗口右侧的相应图上。
供给装置的安装位置
送料器的种类
元件名称
定心方式（吸嘴编号）
通道编号
EPU 使用说明书 第 4 章 制作生产程序
4-144
(2) 在窗口中编排送料器
在送料器编排窗口中，用鼠标就可编辑送料器的编排。
编辑后关闭送料器编排·站台选择画面时，会显示下列询问，问是否把编辑内容反映到程序数据中？

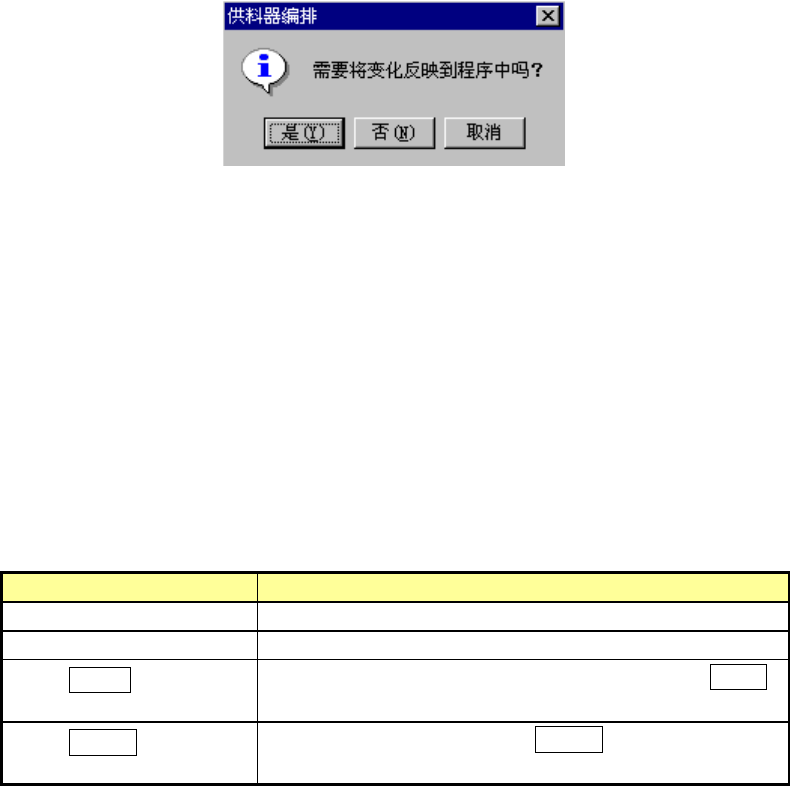

图 4-2-2-5-3 确认编辑内容更新的信息
●是
： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的送料器的吸取坐标，将被重新设置到设计值中。
●否
： 不保存变更内容并退出。
●取消
： 返回关闭操作前的状态。
①选择送料器
选择需要移动、复制、删除的送料器。被选中的送料器将区别显示。选择送料器的方法有以下几种。
表 4-2-2-5-1 送料器的选择操作
操作
结果
用鼠标点击送料器。
点击的送料器成为选中状态。
用鼠标点击送料器。
拖拽鼠标形成四边形，四边形内的送料器为选中状态。
按住 CTRL 键的同时点
击送料器
如果还有其他要选中的送料器，按住该送料器+CTRL
键，则点中的送料器成为选中状态。
按住 SHIFT 键的同时点
击送料器
点最初指定的送料器，按住 SHIFT 键，再点最后要选
中的送料器，之间的送料器全部为选中状态。
EPU 使用说明书 第 4 章 制作生产程序
4-145
②移动送料器
选择要移动的送料器时，点击目标送料器，拖曳到目标位置，松开按钮，该送料器就会移动到最近
的送料器编排位置。
图 4-2-2-5-4 移动送料器画面例
③复制送料器
选择送料器，在拖曳时按住CTRL键，则可复制送料器。
④删除送料器
选择送料器，在反色显示状态下，按DEL键即可删除送料器。或选中送料器，在反色显示状态下，按
鼠标的右键，从显示的菜单中选择删除。
点击
放开
