3-15 3 4 . 3 详 细 监 控 屏 的 「 详 细」 画 面， 是 用 于 把 握 目前 生 产 中 的 基 板 程 序 的 更 为 详 细 的 生 产状 态 的 画 面 。 监控屏：详细 26 3 1 1- M 3 -0 0 · 生 产 开始 显 示 生 产 开始 的 时 间 ( 完 成 基 板 选 择 的时 间 )。 一 般，生 产 数 量 设 定 为 “ 0” 。 · 更 新 显 示 更 新 数 据的 时 间…
3-14
3
· 运转率
指一台机器的运转率。该运转率不受上位机和下位机的状态影响。根据下列算式算出。一般贴片机的运转率大致在
40 〜 70% 左右。
( 所有工作台的累计贴装时间＋所有工作台的累计传送时间 )÷[ 所有工作台的 ( 生产结束时间－生产准备结束时间 ) －所有工作
台的累计待机时间 ]×100 ＝运转率 (%)
·累计贴装时间 ∶贴装头动作时间的合计
·累计传送时间 ∶传送 ( 传入 / 传出 ) 基板时间的合计
·累计待机时间 ∶等待上位机和下位机的时间的合计
· 生产结束时间 ∶切换为生产下一种基板的时间
· 生产准备结束时间 ∶按下 START 键后机器开始运行的时间
· [ 初始化 ] 按钮
刷新生产数据的管理信息。即指画面上显示的各个数据及目前的生产数量、下料数量、预定生产数量和预定下料数量。
初始化后，「生产设计」画面中的「生产数量」的数值也被初始化。
3-15
3
4.3 详细

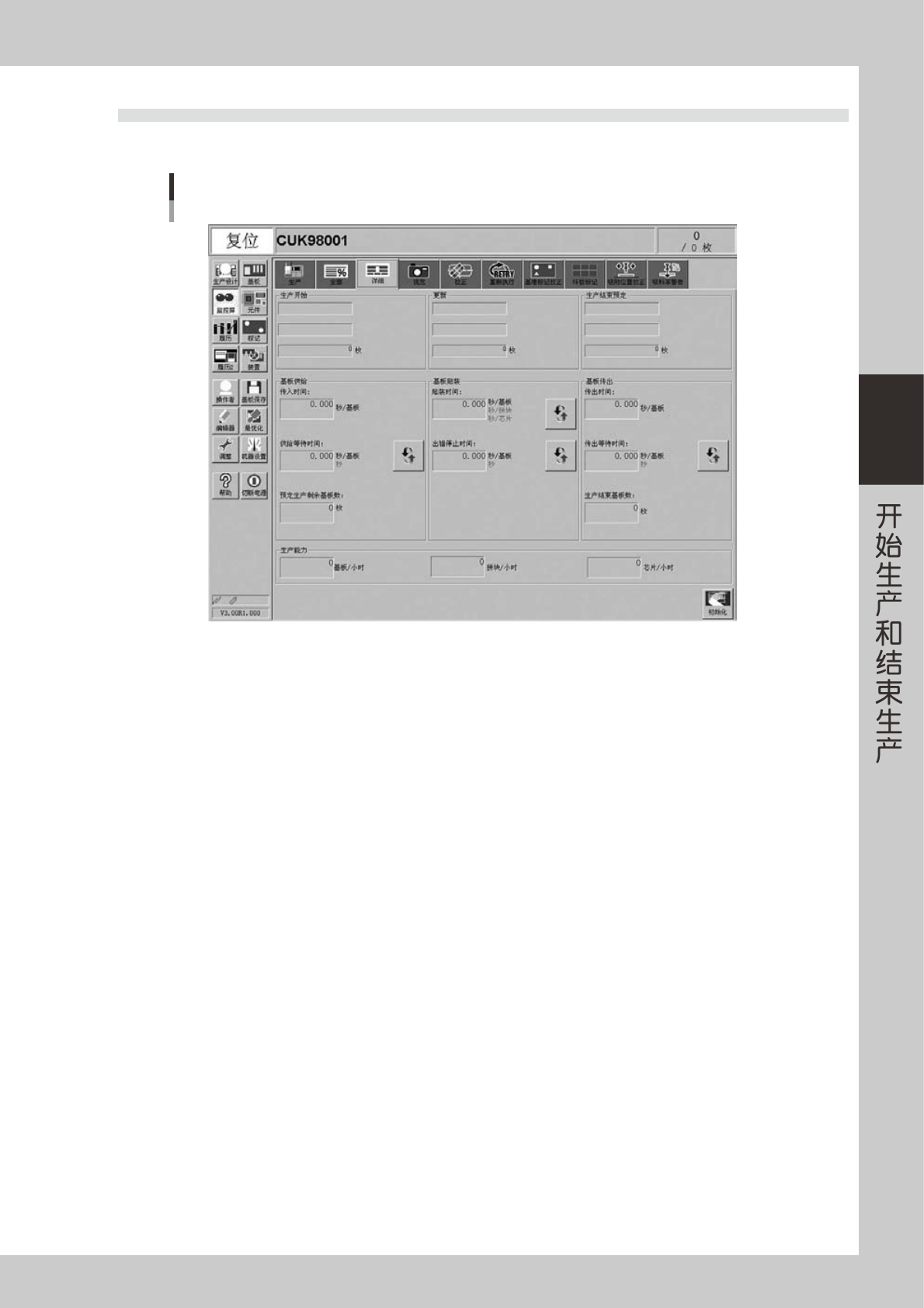

监控屏的「详细」画面，是用于把握目前生产中的基板程序的更为详细的生产状态的画面。
监控屏：详细
26311-M3-00
· 生产开始
显示生产开始的时间 ( 完成基板选择的时间 )。一般，生产数量设定为“0”。
· 更新
显示更新数据的时间。生产数量显示为到目前为止已经完成生产的基板数量。
· 生产结束预定
显示预定结束生产的时间。生产数量显示为在 [ 生产设计 ] 画面输入的预定生产数量。但是，如果事先没有输入预定生产数量，
该栏为空白。
· 传入时间 ( 秒 / 基板 )
入口基板台传送带传送的平均时间。
· 供给等待时间 ( 秒 / 基板、秒 )
机器等待传入基板的时间。但是，如果机器处于贴装状态时，基板等待被传入的时间不被计数。按 [ 单位切换 ] 按钮，显示平
均 1 块基板等待供给的时间和累计等待供给的时间。
· 预定生产剩余基板数 ( 枚 )
指预定生产数量减去完成生产数量的数值。
· 贴装时间 ( 秒／基板、秒／拼块、秒／芯片 )
指贴装基板的时间。该时间中包括识别基板标记 ( 基准标记、坏板标记等 ) 的时间，吸附、识别、贴装、点胶、重新执行动作、
吸嘴交换、元件丢弃时间等。按 [ 单位切换 ] 按钮，显示平均 1 块基板的贴装时间、平均 1 块拼块的贴装时间和平均 1 块
芯片的贴装时间。
· 出错停止时间 ( 秒／基板、秒 )
指机器因错误而停机的时间。从出错开始到按下 [ERRORCLEAR] 键的时间。但是不包括恢复作业的时间。按 [ 单位切换 ] 按钮，
显示平均 1 块基板因错误而停机的时间和累计出错停机的时间。
· 传出时间 ( 秒／基板 )
出口基板台传送带传送的平均时间。
3-16
3
· 传出等待时间 ( 秒／基板、秒 )
指机器等待基板传出的时间。但是等待传出状态，正好与贴装状态（机器正在贴装）和等待供给状态（等待上位机供给基板）
相重叠时，不被计算。按 [ 单位切换 ] 按钮，显示平均 1 块基板等待传出的时间和累计等待传出的时间。
· 生产能力
· 基板／小时
平均 1 个小时能够生产的基板数量。显示从平均贴装时间和平均传送时间逆算出来的数值。但是，该时间不包括等待基板供
给的时间和因出错而停机的时间。
· 拼块／小时
平均 1 个小时能够生产的拼块数量。
该数值是从平均贴装时间和基板信息的 1 块基板的拼块数逆算而来。
·芯片／小时
平均 1 个小时能够生产的芯片数。
该数值是从「全部」选项卡中平均贴装 1 块芯片所需的时间（TACT 全部）逆算而来。
· [ 初始化 ] 按钮
刷新生产数据的管理信息。即指画面上显示的各个数据及目前的生产数量、下料数量、预定生产数量和预定下料数量。
初始化后，「生产设计」画面中的「生产数量」的数值也被初始化。
