3-8
3
3.模块错误停止功能
模块错误停止功能 , 是指在自动运行中，即使某特定的贴装工作台因错误停止，但其他贴装工作台可以继续进行
贴装的功能。
发生模块错误时，由蜂鸣器、指示灯、识别灯（选项装置）告知。
此时操作画面显示错误对话框，状态区域在「自动运行」与「模块错误」之间每秒切换一次。
■指示灯
状态 状况 蜂鸣器
指示灯
识别灯
（选项装置）
绿色 红色 黄色
出现模块错误
在特定的工作台出现错误，
需要操作者操作
ON - - 闪烁
前后两灯亮灯
有持续运行的工作台 - 亮灯 - -
恢复模块错误 所有工作台运行 - 亮灯 - - -
所有工作台停止运行 模块错误的恢复作业延长 - - - 亮灯 前后两黄灯亮灯
重新运行 模块错误恢复 - 亮灯 - - -
模块错误停止中的画面显示
每秒切换显示
显示错误对话框
26308-M3-00
3-9
3
■出现模块错误时的处理
出现单独错误时
出现单独错误时，参考画面上显示的错误对话框，进行恢复作业。
清除错误后，按［清除错误］按钮，关闭错误对话框，重新开始运行。
出现多数错误时
出现多数错误时，按作业项目的优先程度依次显示错误对话框。
按画面显示的顺序进行恢复作业时，参照错误对话框进行。清除错误后，按［清除错误］按钮，进入下一项错误恢复作业。
按与画面显示的不同顺序进行恢复作业时，切换至［监控屏］-「生产」画面，选择相应错误，参考作业指示和错误对话框，
进行恢复作业。清除错误后，按［监控屏］-「生产」画面的［清除错误］按钮，或按［显示错误］按钮，打开错误对话框，
按［清除错误］按钮，进入下一项错误恢复作业。
清除所有错误后，重新开始运行。
重新开始运行
重新开始运行时，按「RECOVER」或「START」按钮进行。
根据操作者所在位置不同，重新开始运行按钮也不同。具体参照下图。
操作者当前位置
出现模块错误的工作台／重新开始运行按钮
A B C D
AC 工作台侧 「RECOVER」 「START」 「RECOVER」 「START」
BD 工作台侧 「START」 「RECOVER」 「START」 「RECOVER」
c
注意
· 需要使用「RECOVER」按钮重新开始运行的地方（操作者侧的工作台），即使按了「START」按钮，也无法重新开始运行。
· 错误未全部清除时，即使按「RECOVER」或「START」按钮也无法重新开始运行。确认［监控屏］-「生产」画面中是否有
未清除错误。清除全部错误后，按「RECOVER」或「START」按钮，重新开始运行。
3-10
3
生产监控屏中的恢复作业
错误对话框中的恢复作业
[ERROR CLEAR]
[ERROR CLEAR]
发生模块错误
重新运行指示
[RECOVER]
[START]
恢复（重新开始运行）
蜂鸣器鸣响，指示灯亮灯
显示错误对话框
蜂鸣器停止
恢复作业
恢复作业
恢复结束后通知
[ERROR CLEAR]
恢复结束后通知
没有未恢复错误？
没有未恢复错误？
显示未完错误对话框
显示未完错误对话框
发生错误前的画面
显示错误对话框
显示生产监控屏

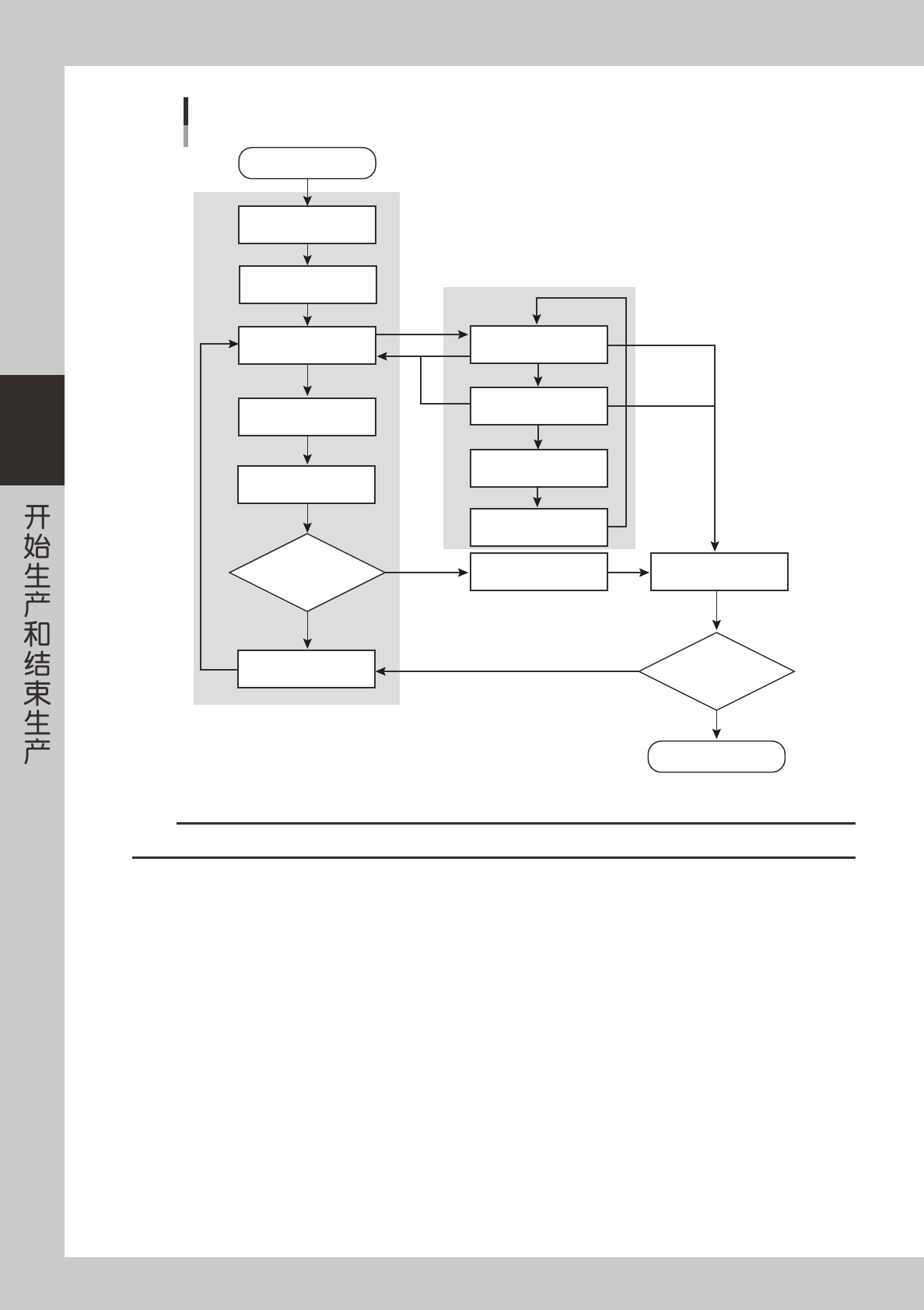

从发生模块错误到恢复的流程
YES
NO
YES
NO
[关闭]
[显示错误]
25301-M3-00
c
注意
机器发生以下错误时停机。此时，机器整体处于「错误」状态，黄色指示灯亮灯。
·模块错误的恢复作业延长。
·下位贴装工作台由于模块错误停止，上位贴装工作台无法传出已贴装完毕的基板。
·下位贴装工作台由于次下位贴装工作台的模块错误无法传出已贴装完毕的基板，而无法传入上位贴装工作台已贴装完毕
的基板。
·上位贴装工作台由于模块错误停止，无法向下位贴装工作台传出接下来将要贴装的基板。
·上位贴装工作台由于次上位贴装工作台的模块错误，无法传入接下来将要贴装的基板。
