4.1.2 送料器一次性换料车
预先将接下来要生产基板中使用的送料器安装在换料车上，以换料车单位更换的装置。

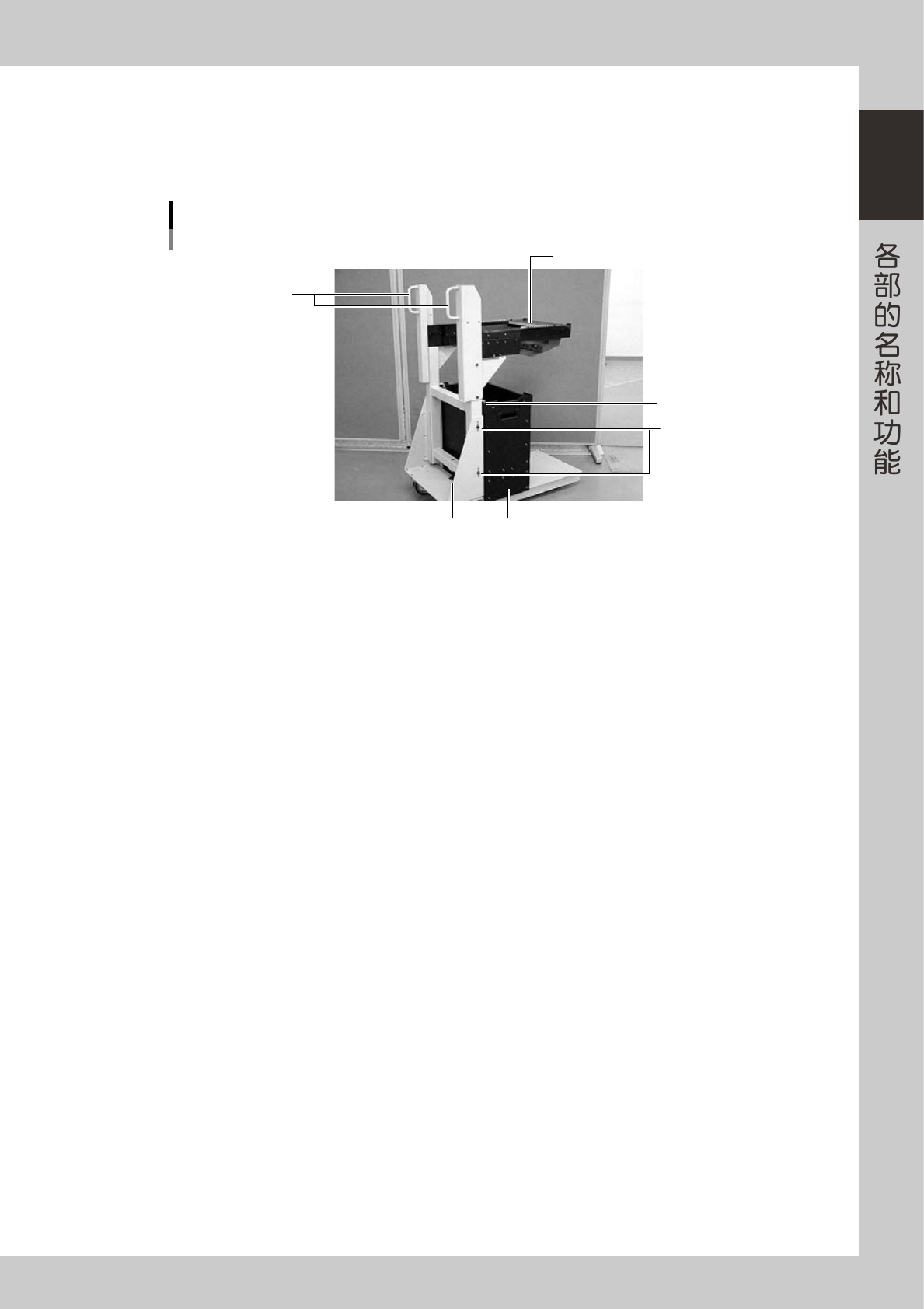

■一次性换料车
一次性换料车主体
1
2
5
4
6
3
25111-M3-00
1. 把手
手持把手移动一次性换料车。
2. 送料器架
可以同时安装 20 或 24 个 8mm 的带式送料器。
3. 高度调整螺钉
为了与贴片机的高度相对应，有时必须调整送料器部的高度，可以更改螺钉的固定位置进行调整。
4. 空料带箱 ( 选件 )
用于放置元件用完后废弃的空料带。
5. 空料带箱固定零件
用于防止空料带箱颠倒的金属零件。
6. 高度调整螺栓
拧松固定螺栓后，旋转螺栓调整高度。
1-12
1

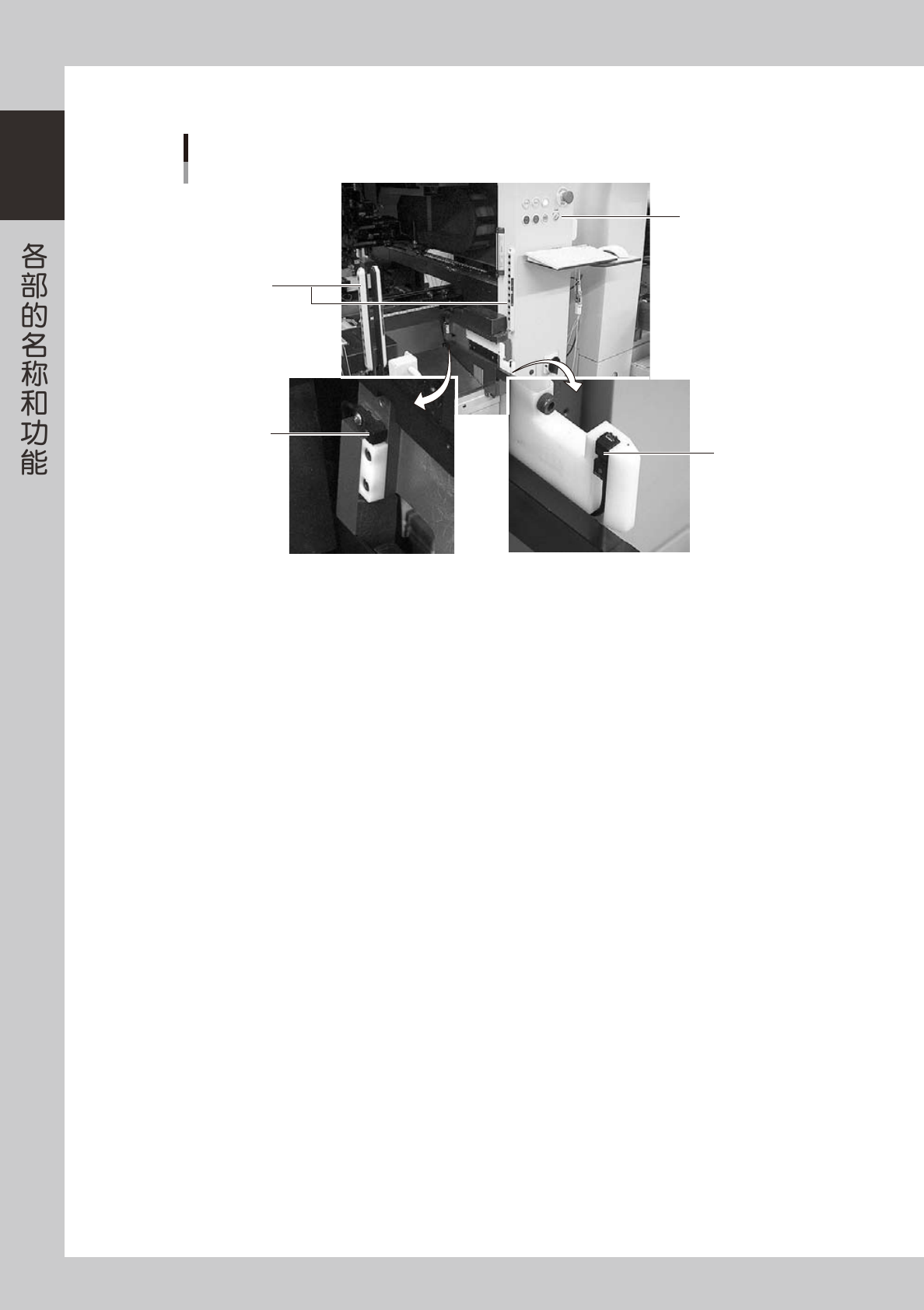

■贴片机
机器侧开关·传感器
3
1
2
4
25112-M3-00
1. 夹固装置 ON/OFF 开关
将一次性换料车推进贴片机后将开关向左转，送料器架部会上升，一次性换料车自动被夹固。解除夹固装置时则向右转。
2. 前进端传感器
当一次性换料车被推进贴片机时，传感器的 LED 呈绿色亮灯状态。
3. 不停机区域传感器 ( 选件 )
不停机规格的机器为了安全，安装有区域传感器。一次性换料车被推进贴片机时，换料车入口传感器受到感应，区域传感器
功能呈 OFF 状态。
4. 不停机换料车入口传感器 ( 选件 )
不停机规格的机器安装有换料车入口传感器。当一次性换料车装入贴片机时，传感器受到感应，区域传感器功能呈 OFF 状态。
1-13
1

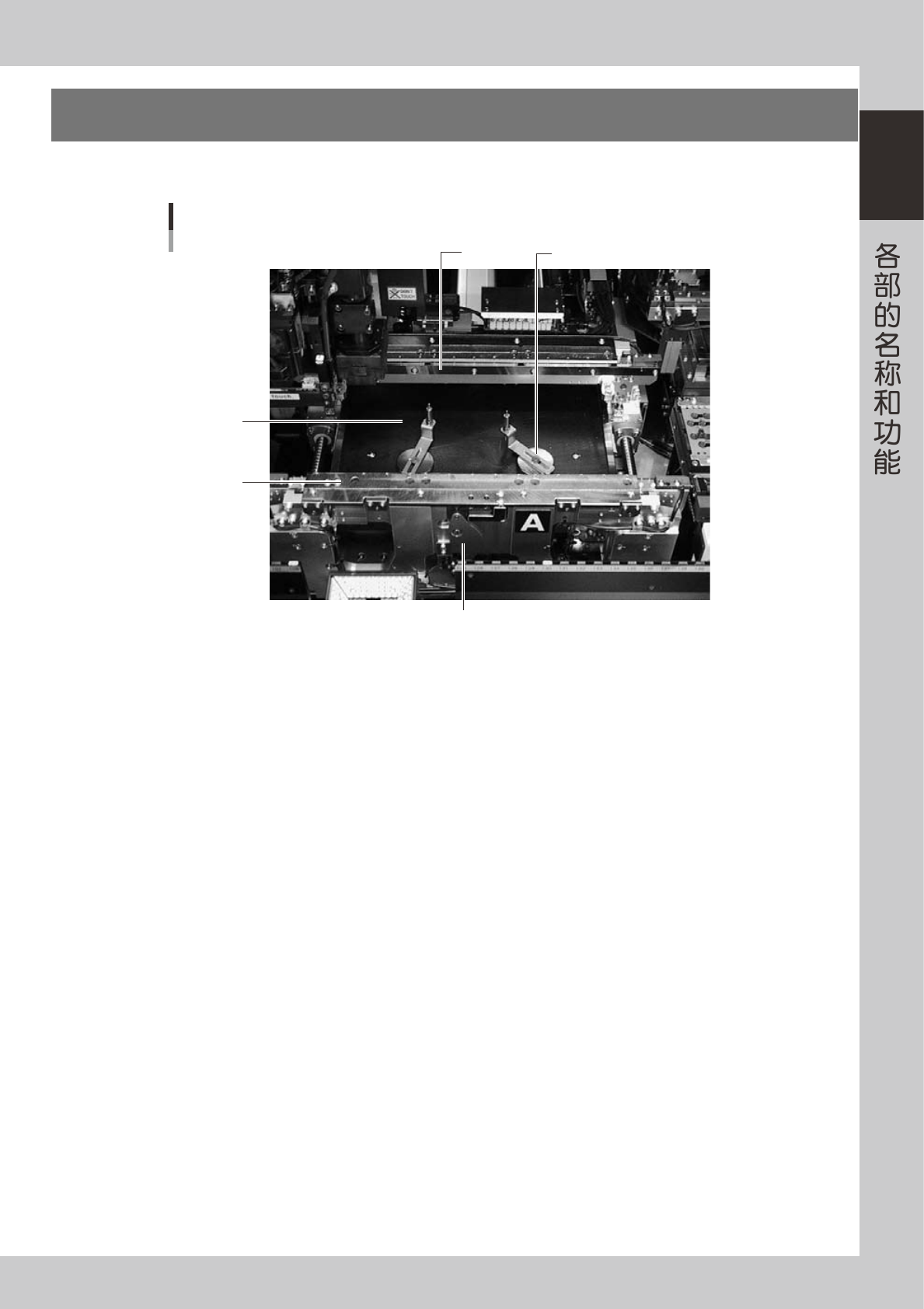

5.传送装置
以下具体说明用于固定基板的传送装置。
3
1
传送装置
2
4
5
25113-M3-00
1. 顶板
在顶板上设置顶针，从下向上支撑基板。
2. 顶针
设置在顶板上，从下向上固定基板。
3. 夹钳式基板固定装置
从下抬起基板的边缘夹入压板之间来固定基板。
4. 基板压板
从上压住基板的边缘来固定基板。设置时可以前后移动。
5. 固定杆
用于固定／解除基板压板。
