1.主机

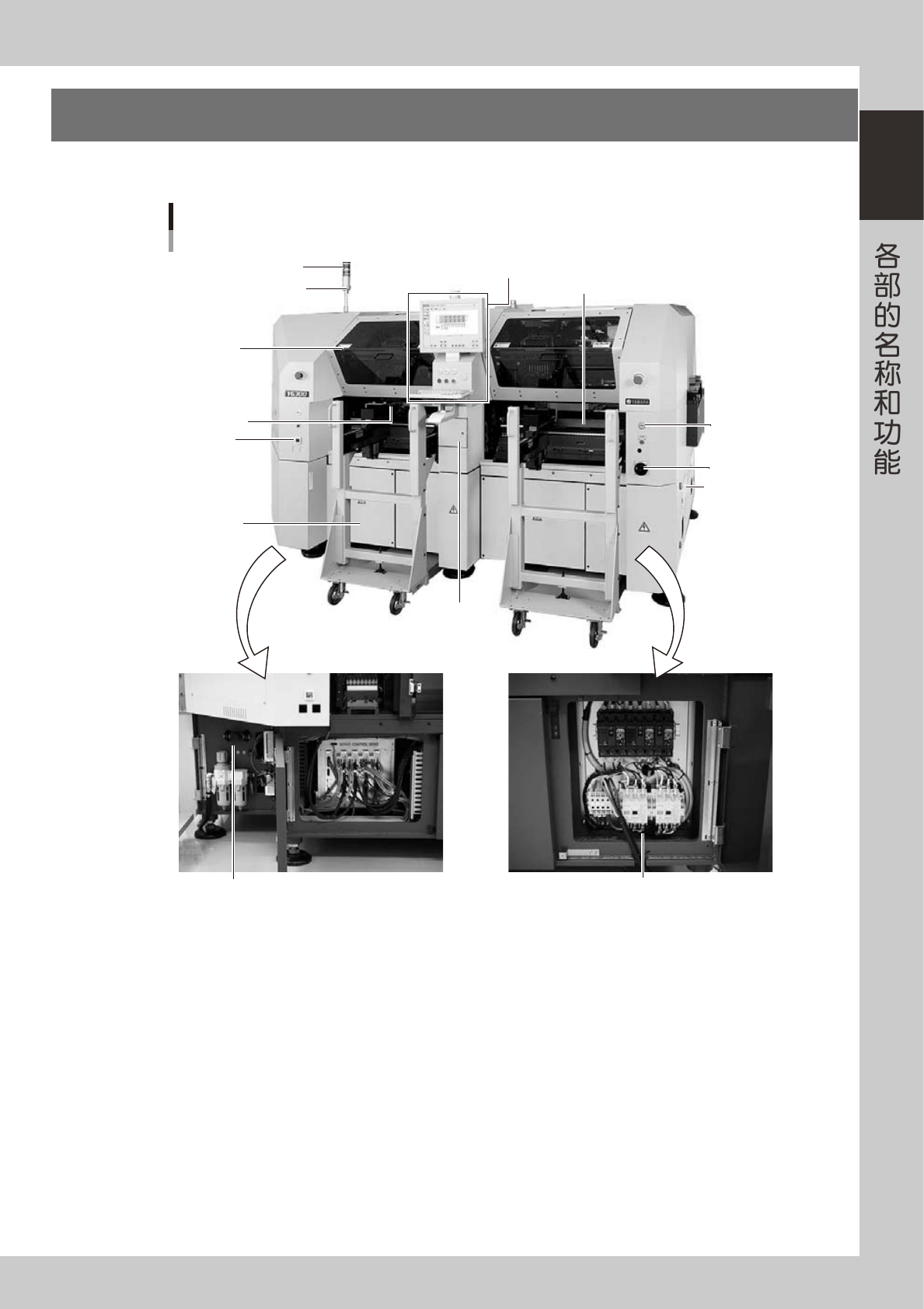

以下具体说明贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成如下图所示。
指示灯
操作・输入部
主控开关
机器间连接
接插件
蜂鸣器
安全机盖
送料器安装部
压力表
正面面板
HEAD部
供气/排气开关 电源连接部
USB驱动器
CD-ROM驱动器
FDD驱动器(选项)
主机
RECOVER按钮
25100-M3-00
1-2
1
■ 指示灯
贴片机的实时状态用绿、黄、红三种颜色的指示灯表示。
状态 例 绿色 红色 黄色
暖机、自动运行中 亮灯
紧急停机 亮灯
系统发生错误
--- 蜂鸣器 ON---
· 过载电流
·2 次极限溢出等
亮灯
只有特定贴装工作台错误停止
--- 蜂鸣器 ON---
· 吸附错误、识别错误等 亮灯 闪烁
机器整体错误停止
基板程序检查错误等
--- 蜂鸣器 ON---
· 基板传送错误
· 程序检查错误等
亮灯
元件不能使用
· 元件用完、TC 门开启状态
· 换料车 OFF 等
闪烁
废弃站已满警告 ( 配备有选项装置时 ) 闪烁
■ 蜂鸣器
当贴片机发生异常或错误时，蜂鸣器鸣响报警。( 左右旋转可以调节音量。)
■ 安全机盖
如打开安全机盖，与紧急停机相同机器陷入停机状态，停止运行。运行中，必须关闭安全机盖。
■ 气压表
显示供气压力 ( 上方 ) 与气压下降检出压力 ( 下方 )。用压力调节阀和气压表内检出气压下降的压力调节按钮使各数值显示为
下列气压。
· 供气压力 ( 上方 ) ∶ 0.55Mpa
· 气压下降检出压力 ( 下方 ) ∶ 0.45Mpa
■ 贴装头部
通过安装在贴装头前端的吸嘴吸附或贴装元件。为识别基板标记的相机也安装在此。( 参阅本章「3. 贴装头部」)
■ 正面面板
正面面板内部，组装着系统主控卡、电源卡、伺服控制卡、视觉卡、CD-ROM 驱动器等。运行中必须关闭面板。
■ 主控开关
接通或关闭贴片机电源的开关。向右旋转即可接通电源。
c
注意
如要再次接通电源，必须间隔 2 秒以上。
1-3
1

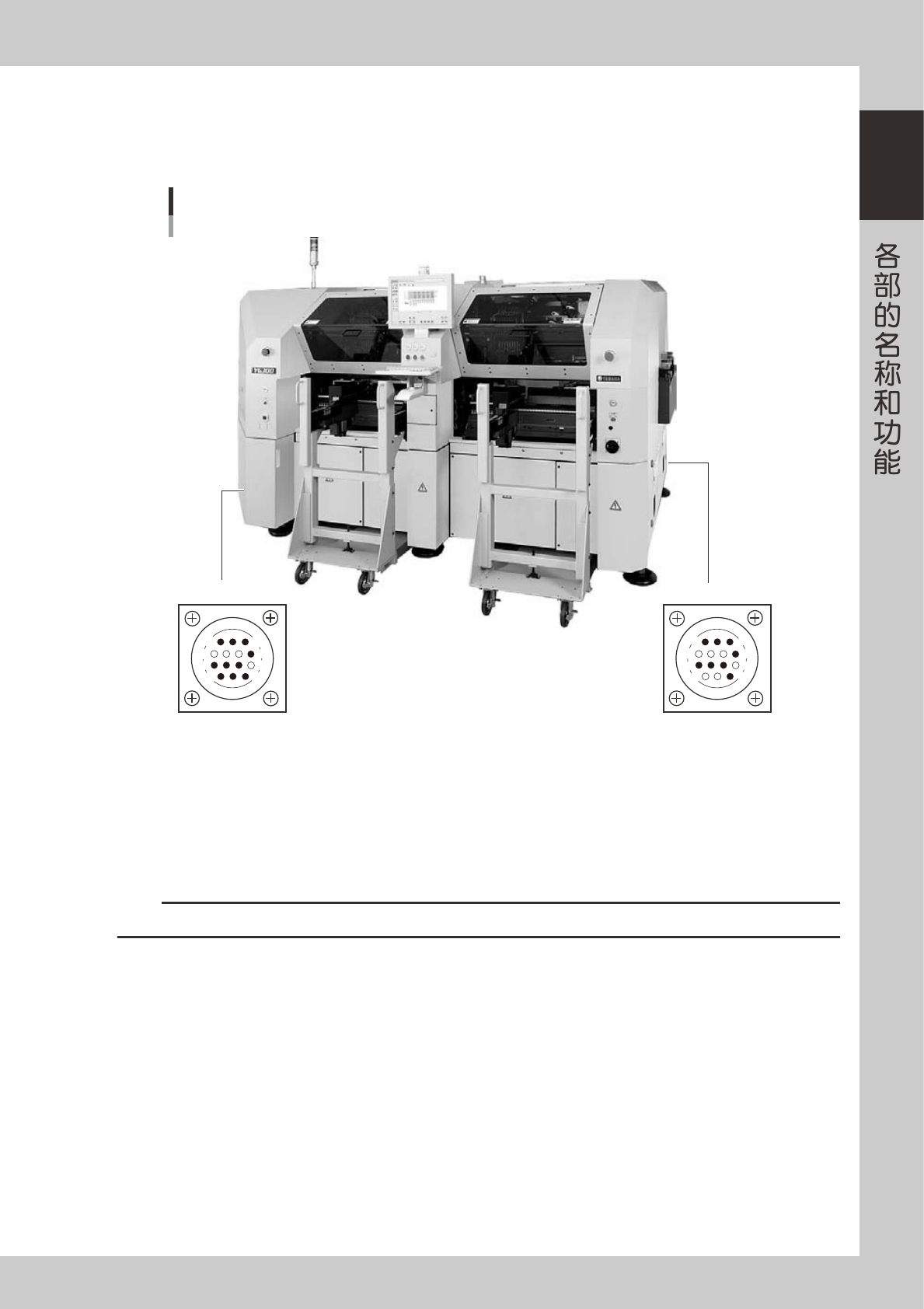

■ 机器间连接用接口 ( 机器之间的输入 · 输出信号 )
贴片机从下位机接受信号后将基板送出，并向上位机发出信号要求送入其它基板。NEXTINTERFACE 接口与
下位机相连接，PREVIOUSINTERFACE 接口与上位机相连接。如果是标准规格右→左传送基板的机器，主机
右侧装配着 PREVIOUSINTERFACE，主机左侧装配着 NEXTINTERFACE。
PREVIOUS INTERFACENEXT INTERFACE
Connector : AMP 206043-1 (14-pin receptacle)
机器之间的连接用接口
右→左
14
11
12
7
4
8
3
1
14
11
12
7
4
8
1
3
25101-M3-00
机器有「ADVANCEGATE」和「GATEIN/OUT」两种连接方式。
连接方式根据连接机器的不同而不同。
· ADVANCEGATE
本方式适用于本机及 YAMAHAX- 系列贴片机之后的机器。
· GATEIN/OUT
本方式适用于本机、YAMAHAII- 系列贴片机之前的机器、以及与其他公司设备连接时。
c
注意
连接上述外机器、装置时，敬请咨询本司。
■ 送料器安装部
主要用于安装带式送料器。详细参阅「4.1 从送料器架供给元件」。
