1-6 1 3 . 贴 装 头 部 贴 装 头 部 安 装 在 机 器 的 X Y 轴 上 , 进 行 元 件 的 吸 附 和 贴 装 。 以 下 具 体 介 绍 贴 装 头 部 的 构 成 和 吸 嘴 的 种 类 。 贴装头部 移动相机/照明装置 贴片机中央：基准标记识别相机 贴片机外侧：示教相机 8连贴装头 25 1 0 5- M 3 -0 0 3 . 1 吸 附 · 贴 装 元 件 的 贴 装 头 3 . 1 . 1 …
1-5
1

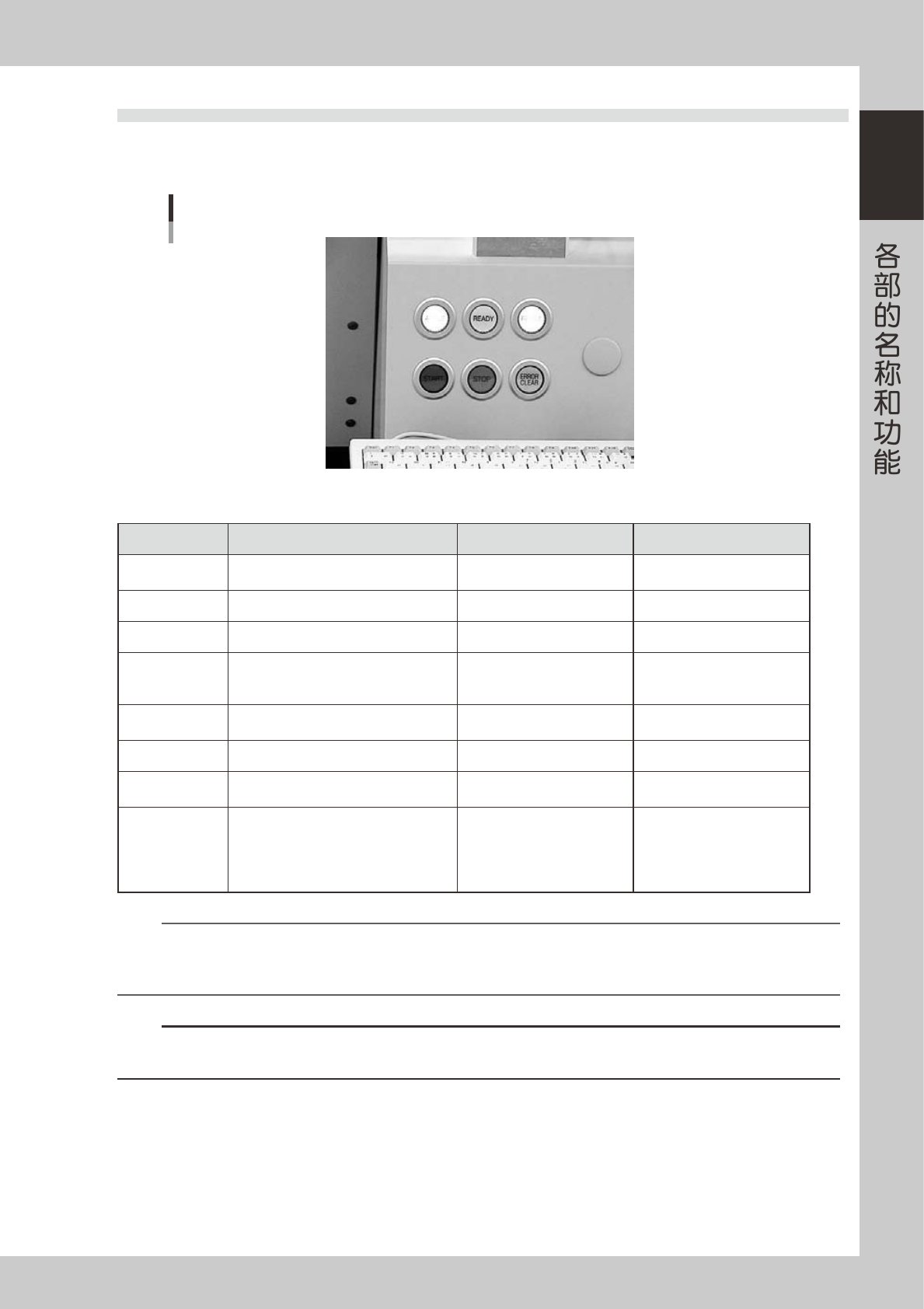

2.2 操作面板按钮
操作面板按钮配备在主机的正面和背面 ( 背面的为选项装置 )，频繁使用的指令可以在操作面板上执行。打开
各按钮 (ON) 时，按钮呈亮灯状态。
操作面板按钮
25104-M3-00
■ 操作面板按钮的功能和状态
按钮名称 用途 灯灭 灯亮
ACTIVE
使该面板上的其它按钮有效。前后均有面
板按钮的贴片机，不能同时使用该按钮。
· 启动机器后
· 其他的面板有权限
· 面板有权限
READY
解除紧急停机、使伺服呈启动 (ON) 状态。 ·SERVOOFF( 马达动力关闭 ) ·SERVOON( 马达动力启动 )
RESET
停止运行、返回基板生产的准备状态。 · 通常运行时、停止时 ·RESET 完成时
START
根据基板程序进行元件的贴装。
机器背面的工作台为可 RECOVER 的状态
下，按此按钮，重新开始生产。
· 停止时 · 通常运行时
STOP
中断机器运行。( 用 START 按钮重新启动
机器。)
· 通常运行时 · 发生错误时
ERROR CLEAR
清除出错时的报警蜂鸣和报警画面。 · 通常运行时 · 发生错误时
EMERGENCY
STOP
按此按钮，机器呈紧急停机状态。要解除
时则向右旋转。
RECOVER
各贴装工作台（A 〜 D）上均有设置。
由于某种原因发生错误，导致该工作台停
止贴装时，如果在清除所有发生的错误后
按此按钮，已停止贴装的工作台将重新开
始贴装动作。
· 通常运行时
· 清除错误后，重新开始
贴装动作时
［闪烁］
· 暂时停止、分段运行时
· 该工作台发生错误时
n
要点
[ACTIVE] 按钮配备在主机的前后两处，不能同时打开两处按钮。[READY][START][ERROR CLEAR] 和 [RESET] 按钮，只有在
同一面板的 [ACTIVE] 按钮呈 ON 状态下才有效。( 但是 [STOP] 按钮在任何状态都可以使用。)
键盘只有在正面面板的 [ACTIVE] 按钮呈 ON 状态时才有效。
c
注意
在该工作台上的错误信息未清除状态下按［RECOVER］按钮时，无法重新开始贴装动作。清除错误后，再次按［RECOVER］按钮，
重新开始贴装。
1-6
1

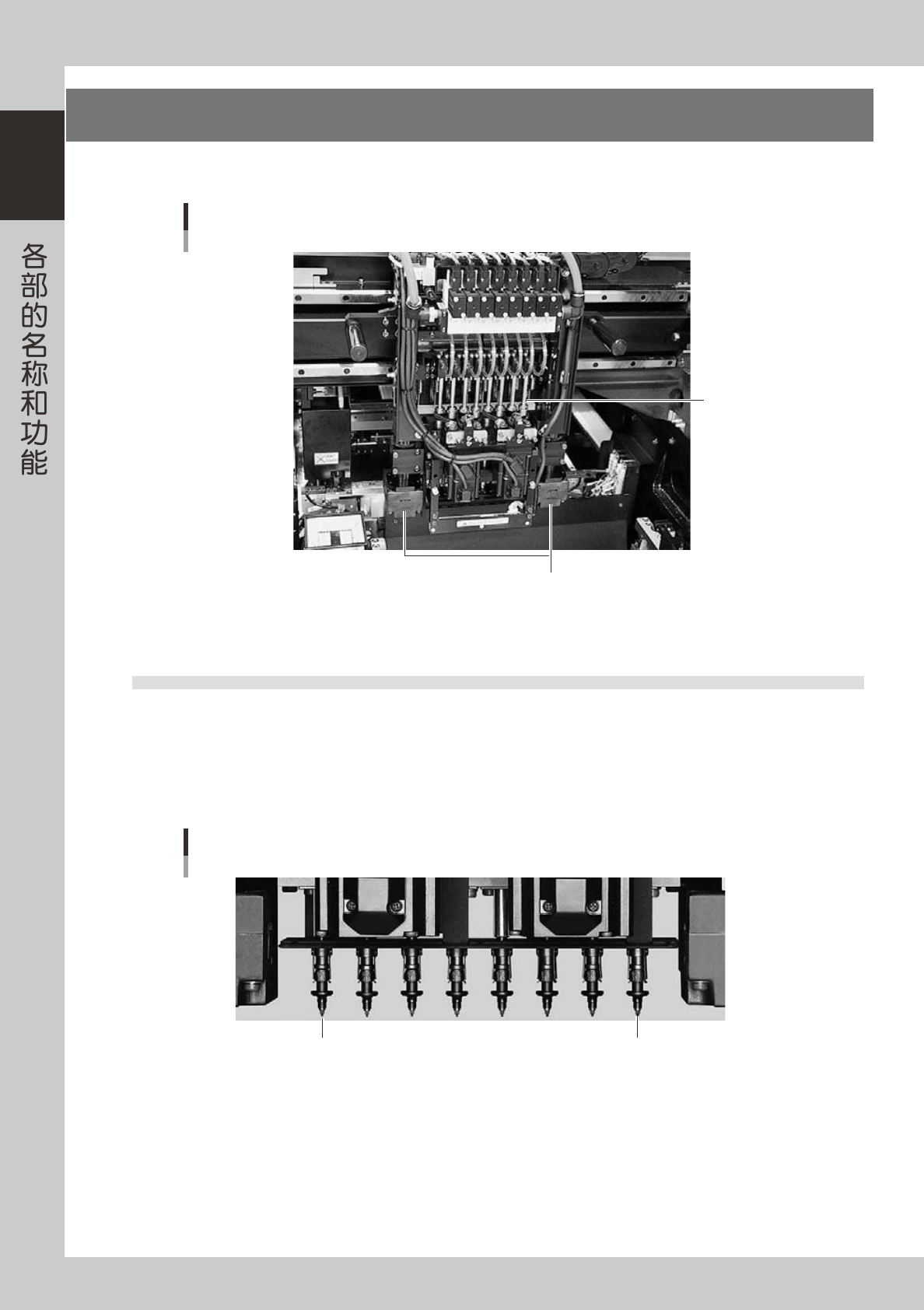

3.贴装头部
贴装头部安装在机器的 XY 轴上 , 进行元件的吸附和贴装。以下具体介绍贴装头部的构成和吸嘴的种类。
贴装头部
移动相机/照明装置
贴片机中央：基准标记识别相机
贴片机外侧：示教相机
8连贴装头
25105-M3-00
3.1 吸附 · 贴装元件的贴装头
3.1.1 8 连贴装头
8 连贴装头配备有 8 个可以吸附、贴装元件的贴装头。
面对贴片机正面 , 从右至左分别排列着 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm, 与送料器安装孔的间
距相同。
8号贴装头 1号贴装头
8连贴装头
25106-M3-00
1-7
1

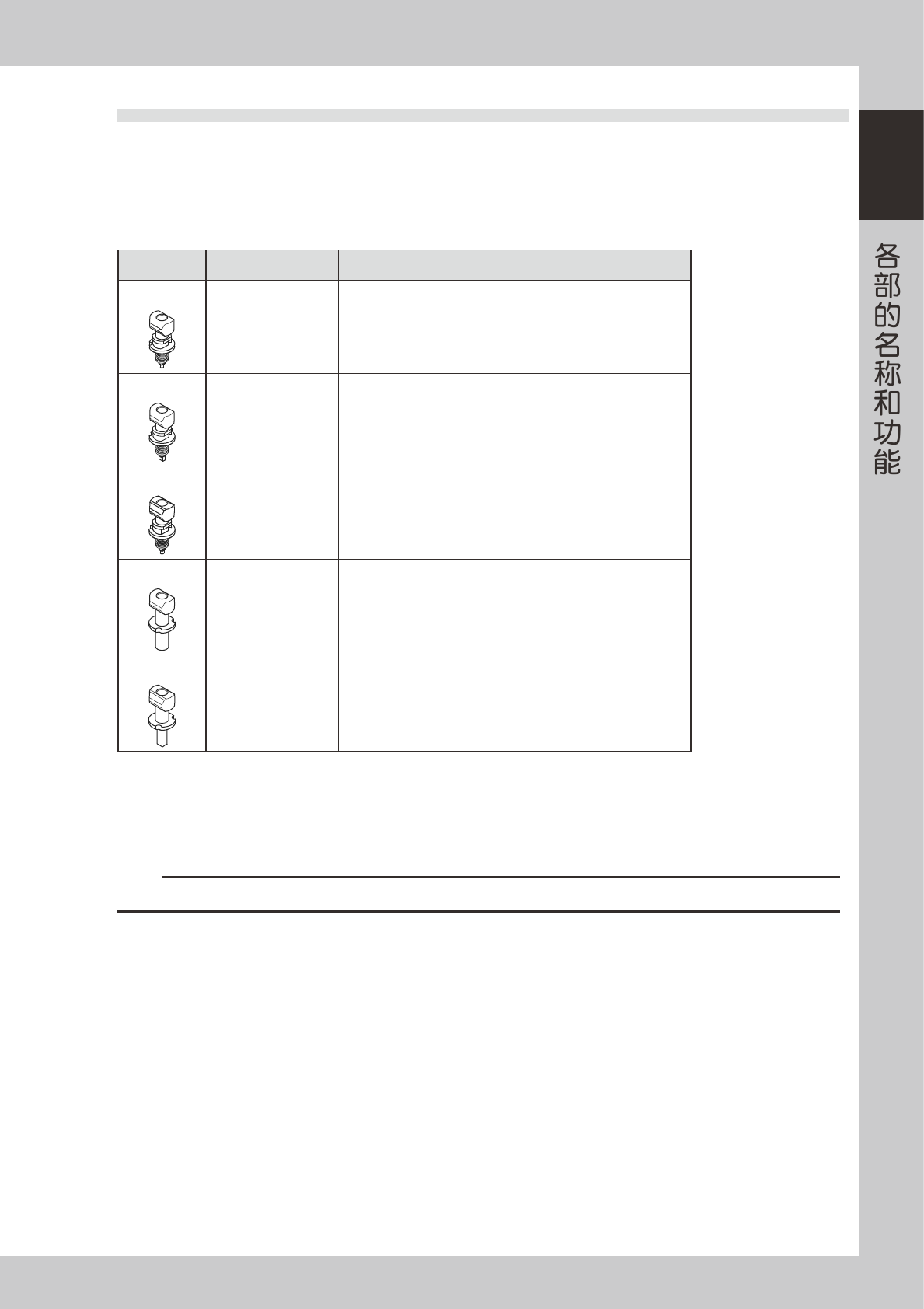

3.2 吸嘴种类
为了稳定元件吸附的质量 , 必须使用与元件相符的吸嘴。以下具体介绍各贴装头可以安装的吸嘴。
3.2.1 8 连贴装头用吸嘴
8 连贴装头可以从 5 种吸嘴中选择适合贴装头用的吸嘴安装。
■ 8 连贴装头用吸嘴
吸嘴类型 可以安装的贴装头 No. 适用元件例
Type301A
1 〜 8 0603 〜 1005 规格的元件、微型封装晶体管等
Type302A
1 〜 8 1608 〜 3216 规格的元件、微型晶体管等
Type309A
1 〜 8 1608 〜 3216 规格的元件、微型晶体管等
Type303A
1 〜 8 4532 〜 7343 规格的元件、SOP10mm 及□ 5
〜
14mm 的 QFP 等
Type306A
1 〜 8 圆柱形芯片（MELF 形）专用
*Type302A 和 Type309A 吸嘴只能选择其中一个使用。
TypeA 吸嘴
TypeA 吸嘴 (301A、302(309)A、303A、306A) 可以安装在 8 连所有贴装头上。
c
注意
以上吸嘴为本机 (YG300) 专用吸嘴，不要在其他机器上使用。另外，其他机器上的吸嘴也切勿在本机上使用。
