■送料器手动操作

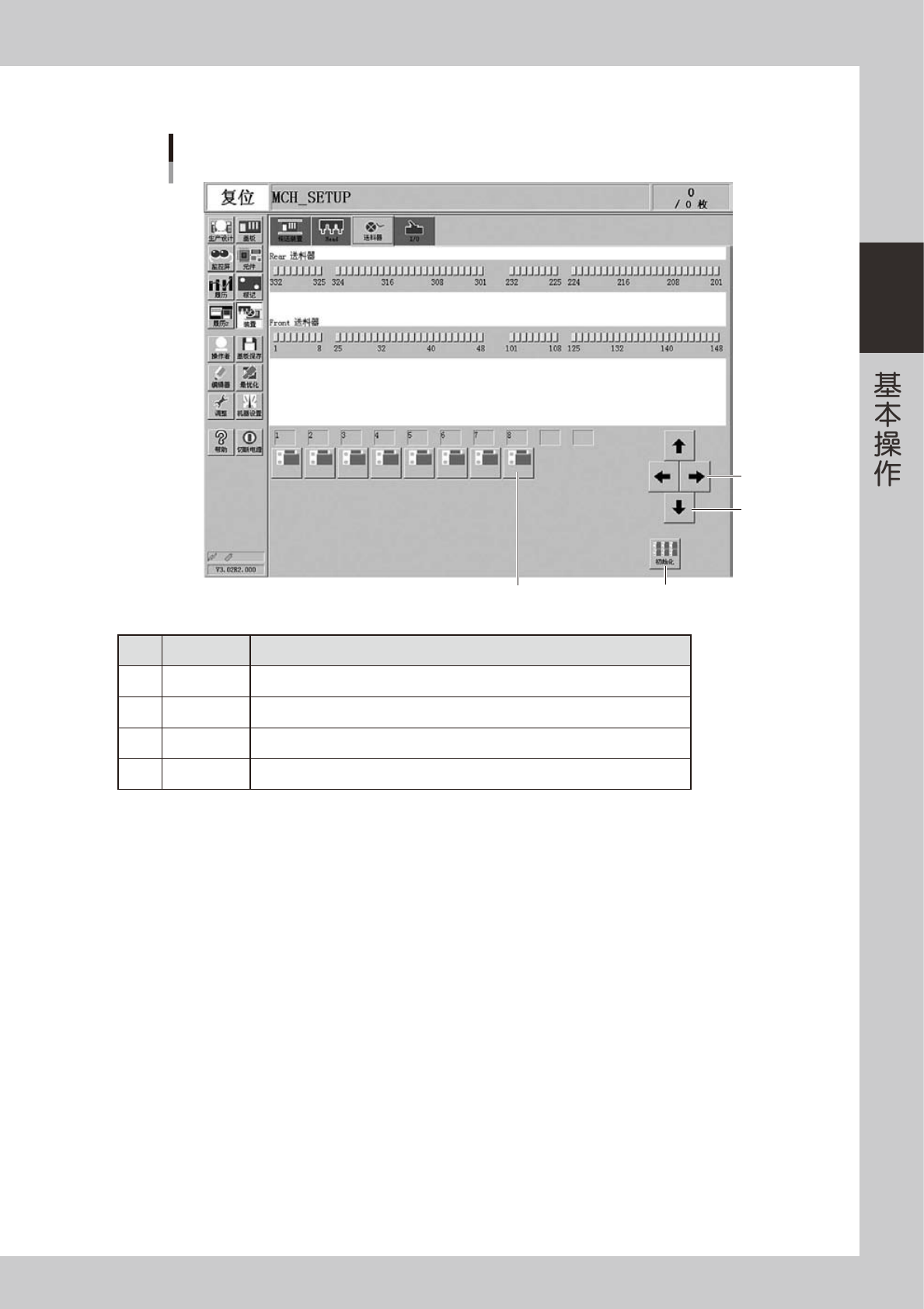

「装置」－「送料器」画面
3 4
1
2
26209-M3-00
按钮名称 功能
1 左右方向键 滚动显示的驱动阀号码画面。
2 上下方向键 切换所显示驱动阀号码的前侧、后侧。
3 驱动阀 使送料器滑板驱动阀 ON/OFF。
4 初始化 将所有驱动阀一次性 OFF。
2-18
2
■I/O 手动操作

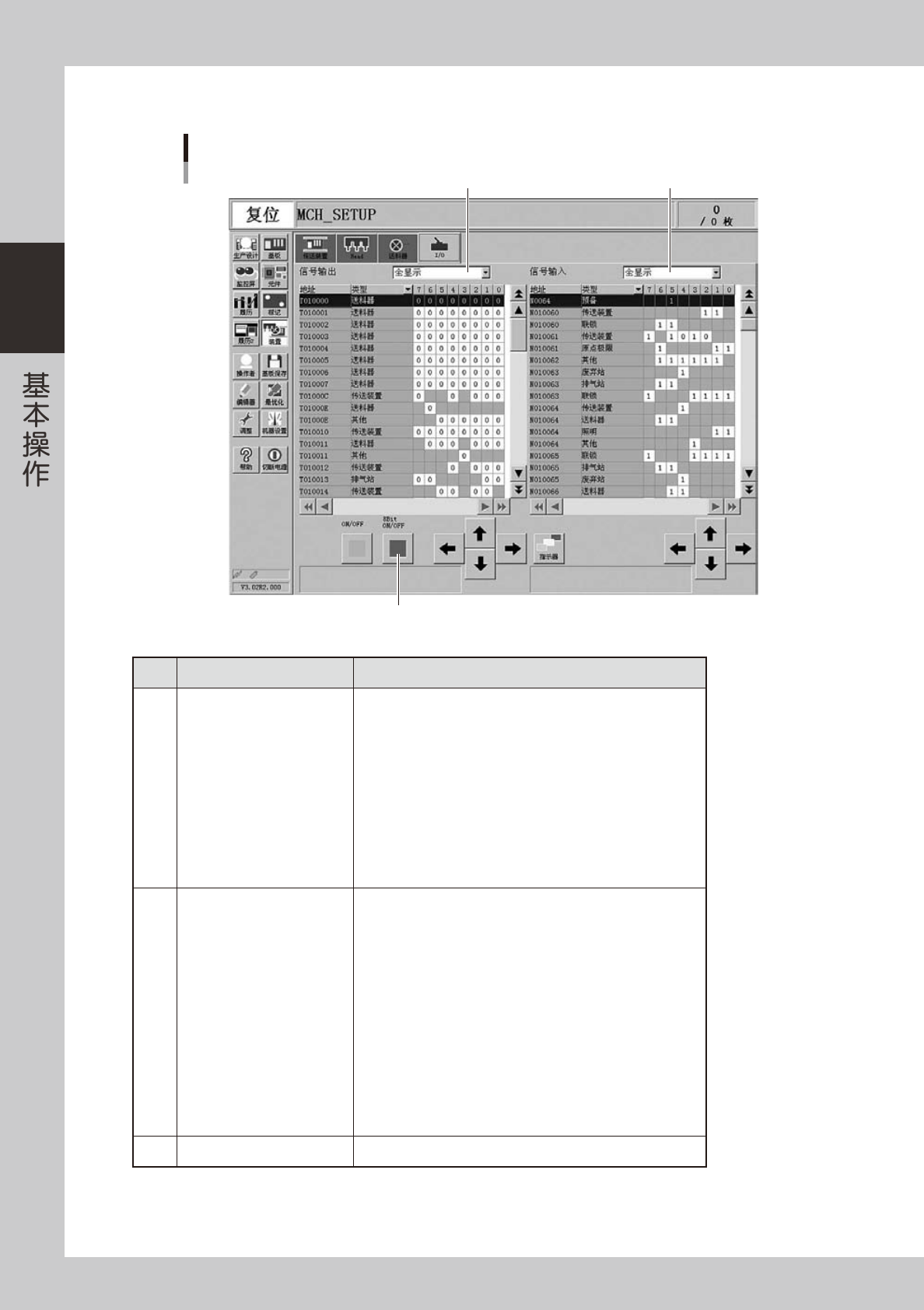

「装置」－「I/O」画面
1
2
3
26210-M3-00
按钮名称 功能
1 信号输出侧显示段切换
切换 Output 侧所显示段。
‧送料器
‧吸嘴交换站
‧托盘交换器
‧照明
‧传送装置
‧Head
‧蜂窝状托盘
‧BSTA( 排气站 )
‧ATS
‧YTF
‧其他
2 信号输入侧显示段切换
切换 Input 侧所显示段。
‧联锁
‧原点极限
‧ATS
‧废弃站
‧送料器
‧吸嘴交换站
‧托盘交换器
‧传送装置
‧照明
‧Head
‧蜂窝状托盘
‧预备
‧YTF
‧其他
3 切换 ON/OFF 使光标选种位置的阀 ON/OFF。
