2-14
2
3.［轴移动］按钮
用于手动移动轴。使用方向键，或按［PTP］按钮，输入数值，即可使轴移动。

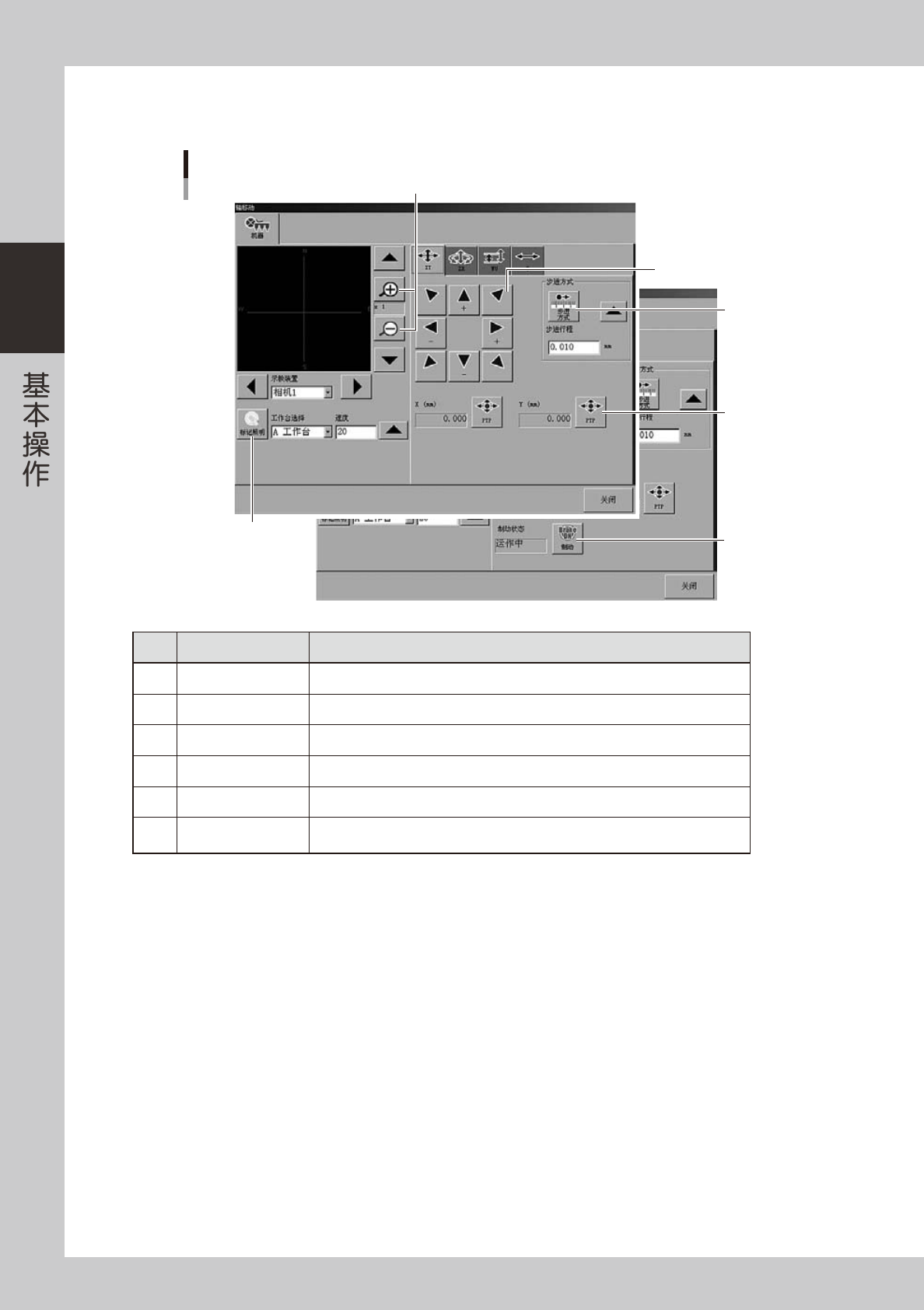

「轴移动」画面
1
2
3
4
5
6
26207-M3-00
按钮名称 功能
1 扩大、缩小（＋、－） 进行图像的扩大与缩小。（16 倍〜 1/16 倍）
2 标记照明 可以手动更改标记照明。不影响数据。
3 PTP 对象自动移至指定坐标。
4 步进方式 用方向键移动步进行程中指定的量。
5 方向键 用于移动至想要移动的方向。
6 制动
用于在紧急停机状态下解除制动的情况。（仅限 W 轴和 PU 轴）
如果将伺服置于 ON 状态制动将自动解除。
2-15
2
4.［左］、［右］按钮
向左或向右高速转动传送马达。
5.［低速左］、［低速右］按钮
向左或向右低速转动传送马达。
6.［顶板］按钮（A － D)
上下移动各基板台顶板。联动启动夹固功能。
7.［出口挡板］、［入口挡板］按钮
上下移动出、入口挡板。
8.［T1 传送爪上下 1 － 3］、［T2 传送爪上下 1 － 3］按钮
用于手动上下移动 T 轴传送爪。
［T1 传送爪上下 1］、［T2 传送爪上下 1］
使从基板出口侧数起的第一个传送爪上下移动。
［T1 传送爪上下 2］、［T2 传送爪上下 2］
连动从基板入口侧数起的第二个至第四个的三个传送爪，使其上下移动。
［T1 传送爪上下 3］、［T2 传送爪上下 3］
使从基板入口侧数起的第一个传送爪上下移动。

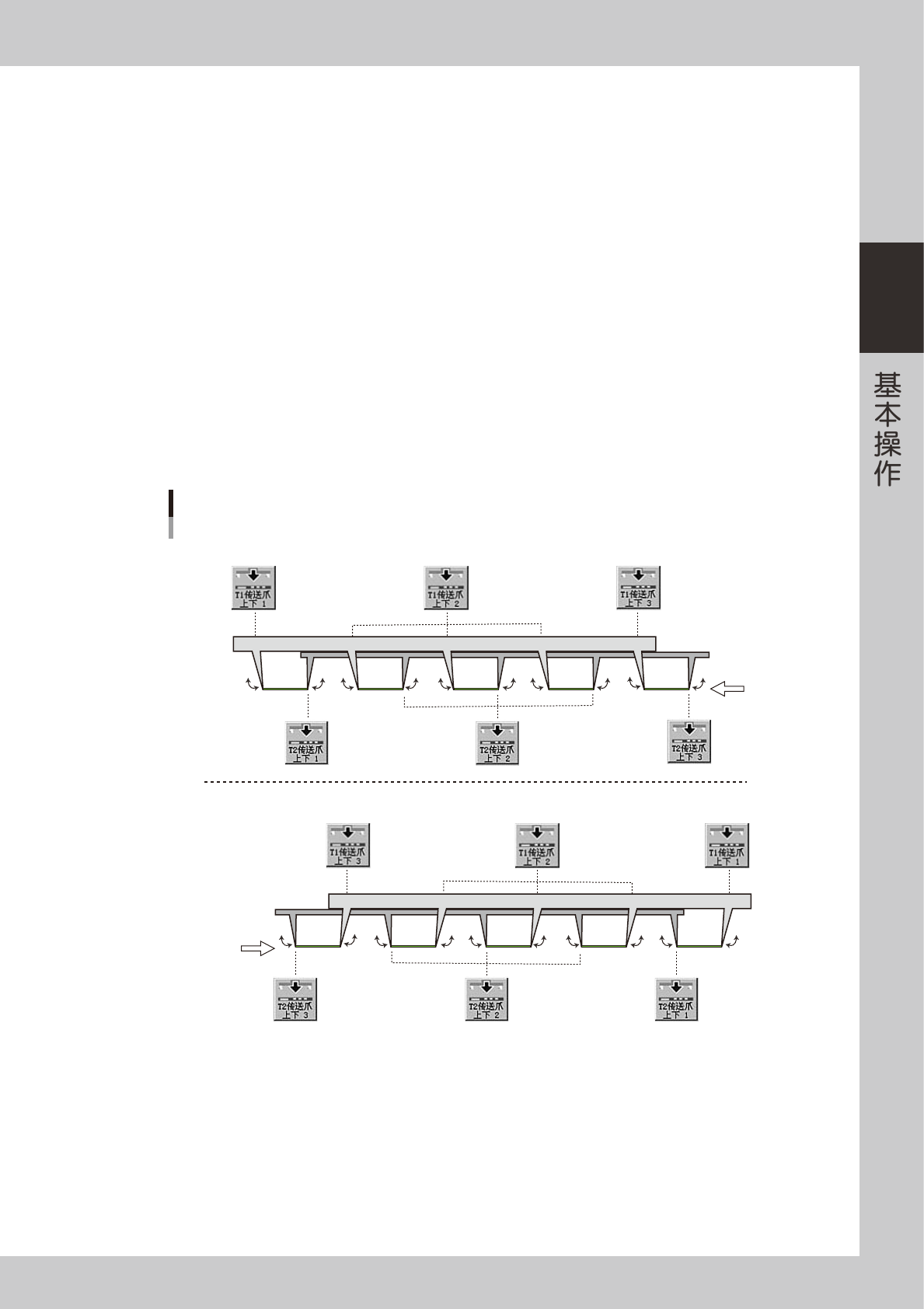

[T1传送爪上下1－3]、[T2传送爪上下1－3]按钮
基板
基板
T2
T1
T2
T1
■ 基板 右→左
■ 基板 左→右
25201-M3-00
2-16
2
■Head 手动操作

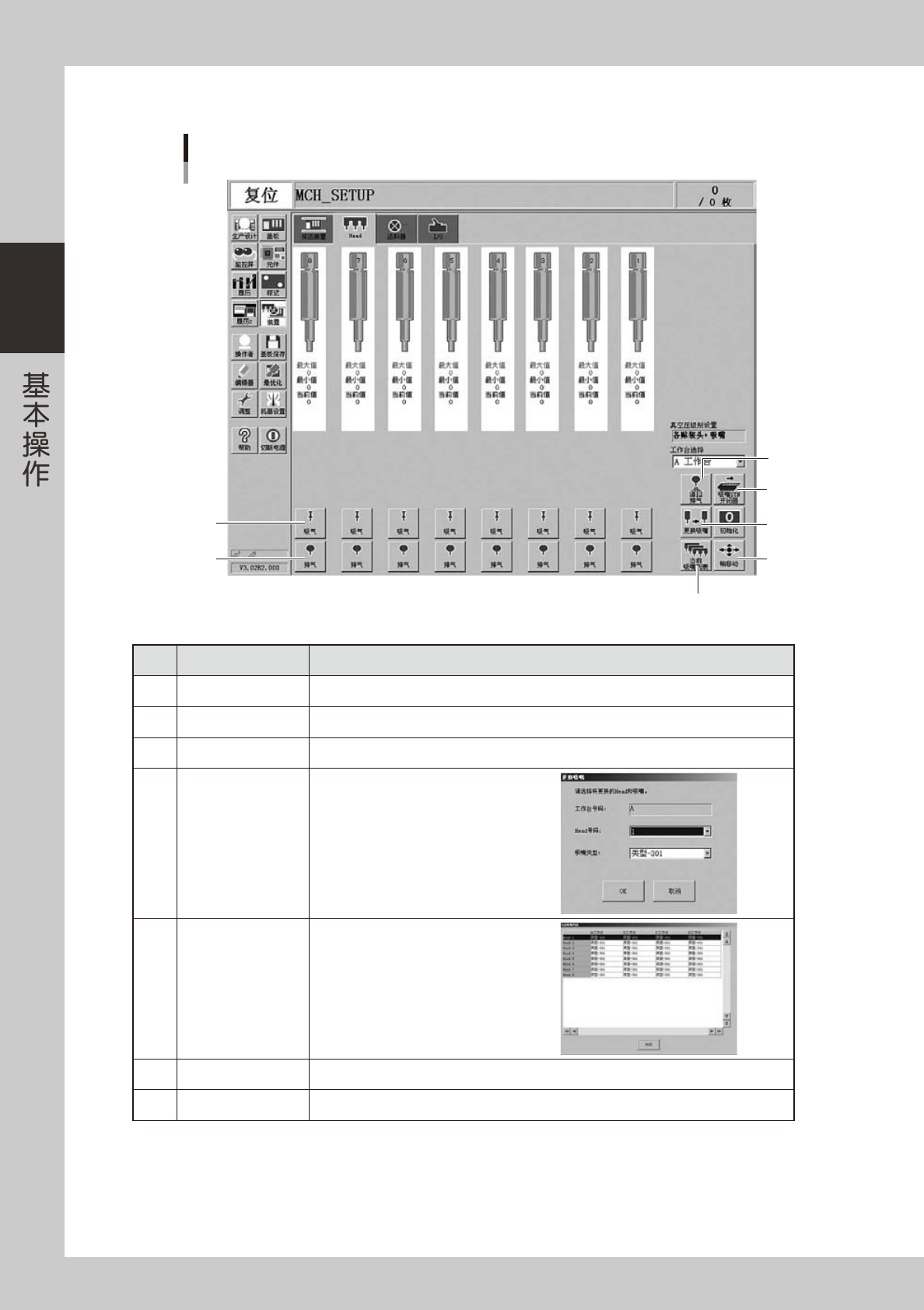

「装置」－「Head」画面
1
2
3
4
5
6
7
26208-M3-00
按钮名称 功能
1 吸气 使各 Head 的吸气 ON/OFF。
2 排气 使各 Head 的排气 ON/OFF。
3 吸嘴 STN 开闭器 开闭吸嘴交换站的开闭器。
4 更换吸嘴
显示「更换吸嘴」对话框，指定 Head 和吸嘴
类型进行吸嘴更换。
5 目前吸嘴列表 显示目前 Head 上所安装吸嘴类型的列表。
6 轴移动 用于移动轴。与「传送装置」的轴移动相同。
7 清扫排气 显示吸嘴轴排气执行确认画面。
