3-10
3
生产监控屏中的恢复作业
错误对话框中的恢复作业
[ERROR CLEAR]
[ERROR CLEAR]
发生模块错误
重新运行指示
[RECOVER]
[START]
恢复（重新开始运行）
蜂鸣器鸣响，指示灯亮灯
显示错误对话框
蜂鸣器停止
恢复作业
恢复作业
恢复结束后通知
[ERROR CLEAR]
恢复结束后通知
没有未恢复错误？
没有未恢复错误？
显示未完错误对话框
显示未完错误对话框
发生错误前的画面
显示错误对话框
显示生产监控屏
从发生模块错误到恢复的流程
YES
NO
YES
NO
[关闭]
[显示错误]
25301-M3-00
c
注意
机器发生以下错误时停机。此时，机器整体处于「错误」状态，黄色指示灯亮灯。
·模块错误的恢复作业延长。
·下位贴装工作台由于模块错误停止，上位贴装工作台无法传出已贴装完毕的基板。
·下位贴装工作台由于次下位贴装工作台的模块错误无法传出已贴装完毕的基板，而无法传入上位贴装工作台已贴装完毕
的基板。
·上位贴装工作台由于模块错误停止，无法向下位贴装工作台传出接下来将要贴装的基板。
·上位贴装工作台由于次上位贴装工作台的模块错误，无法传入接下来将要贴装的基板。
3-11
3
4.生产中的监控屏显示
在生产运行过程中要确认运行状态时，按［监控屏］按钮。选择「全部」、「详细」、「视觉」、「校正」、「重新执行」
等选项卡确认贴装中的信息。
4.1 生产
该画面在机器配置图上显示目前生产机器的状态等即时信息。
机器出现任何错误时，打开此画面，即可确认发生的错误、作业指示及警告等状态。可大致区分错误发生的地方是
贴装工作台、送料器，还是传送部位，以不同颜色在机器配置图上显示出现错误的地方，便于理解。

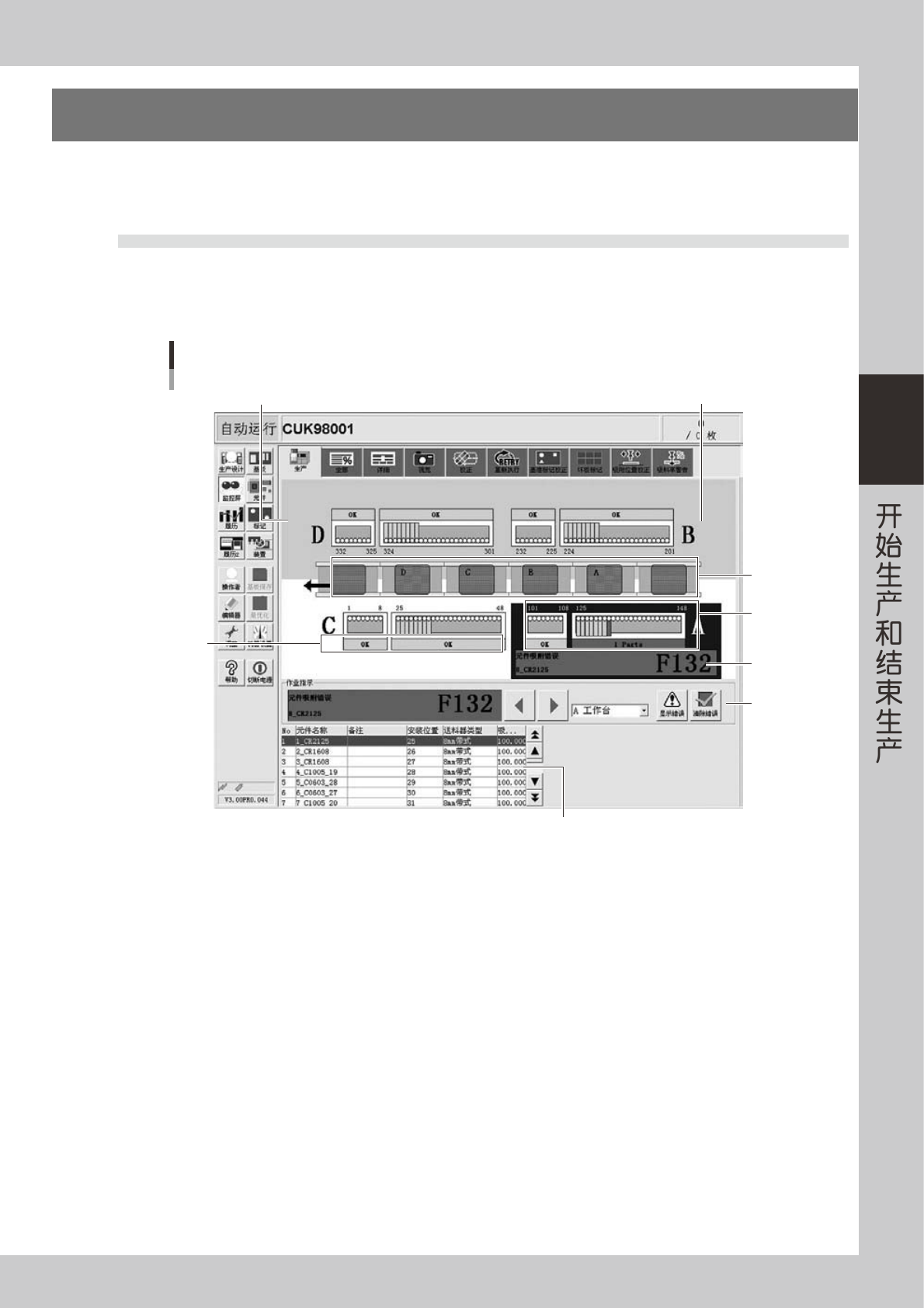

监控屏：生产
1
2
4
3
5
6
显示贴装工作台 机器后侧添加背景色显示
26309-M3-00
1. 传送状态显示区域
发生有关传送的错误、作业指示及警告时，在专用的显示区域显示传送状态。
危险检测传感器有感应时，出现错误的基板显示为半透明的红色。
基板固定位置或基板待机位置的传感器有感应时，基板固定位置或基板待机位置上的基板显示为半透明的绿色。
2. 送料器状态显示区域
参考目前生产基板的「元件信息」－「送料器安装位置」，在登录元件的送料器安装位置显示送料器。未登录元件的送料器安装
位置不显示。
3. 送料器架状态显示区域
使用的送料器未出现错误、作业指示及警告时，显示为「OK」。
使用的送料器出现错误、作业指示及警告时，显示为「nParts」（n 指发生次数）。
4. 贴装工作台状态显示区域
此区域配置在各个贴装工作台。特定贴装工作台出现错误、作业指示及警告时，在相应的贴装工作台专用显示区域显示。
同一贴装工作台出现多数错误、作业指示及警告时，显示最优先项目。
未发生错误、作业指示及警告时则不显示。
3-12
3
5. 作业指示信息显示区域
· 选择作业位置
出现错误、作业指示及警告时，从下拉式菜单框中选择未清除错误的位置。在下拉式菜单框中只显示必须进行作业的位置。
参考
也可点击配置图上出现错误的区域，选择作业位置。但点击未出现错误、作业指示及警告的区域就无法选择作业位置。
· 作业指示
关于「选择作业位置」中所选作业位置的未清除的错误、作业指示及警告，以信息形式显示相应作业。
出现多数错误时，按作业项目的优先程度依次显示。
按左右箭头按钮，可切换至其他作业指示信息。
［显示错误］按钮
按此按钮，显示「作业指示」中所出现的错误、作业指示及警告的详细内容，对应方法的错误信息对话框。
［清除错误］按钮
「作业指示」中出现的错误、作业指示及警告恢复完成后，按此按钮。
按此按钮后，视为所对应作业指示信息的内容已恢复，可以重新开始自动运行。
但仍有未恢复作业（除警告外）时，无法重新开始自动运行。
6. 使用元件详细显示区域
显示目前生产程序下使用元件的基本信息。出现错误的数据由不同颜色显示。
参考
机器整体出现错误时，整个区域显示蓝色背景。
