3-18
3
· 标记监控屏模式
设置标记识别时的监控屏模式。根据设置的项目，在画面上显示数字、2 值图像等识别结果。该显示方式在运行过程中
也可以变更。
「没有」
显示用相机摄得的图像，但不显示数字等识别结果。
「识别结果」
显示检测到的标记中心位置的坐标（像素）等。
「2 值图像」
显示相机摄下的经 2 进制编码处理后的图像。
「多值图像」
显示相机摄下的经图像处理后的多值图像。
「跟踪结果」
用线勾画出通过识别得到的标记和背景的界限。
「基准圆」
从已检出的标记中心开始，勾画出设定数据直径的标记。( 只限特定的识别方式 )
「内外接圆」
从已检出的标记中心开始，勾画出内接圆和外接圆。( 只限特定的识别方式 )
「误差图像」
显示误差图像。( 只限特定的识别方式 )
「个别数据」
检出多个物体时，显示单个数据。( 只限特定的识别方式 )
· 图像确认
可以根据机器各相机的识别图像，指定相机、Head 进行确认。
3-19
3
4.5 校正
以列表的形式显示机器自动运行中元件识别结果的校正量、错误号码等。

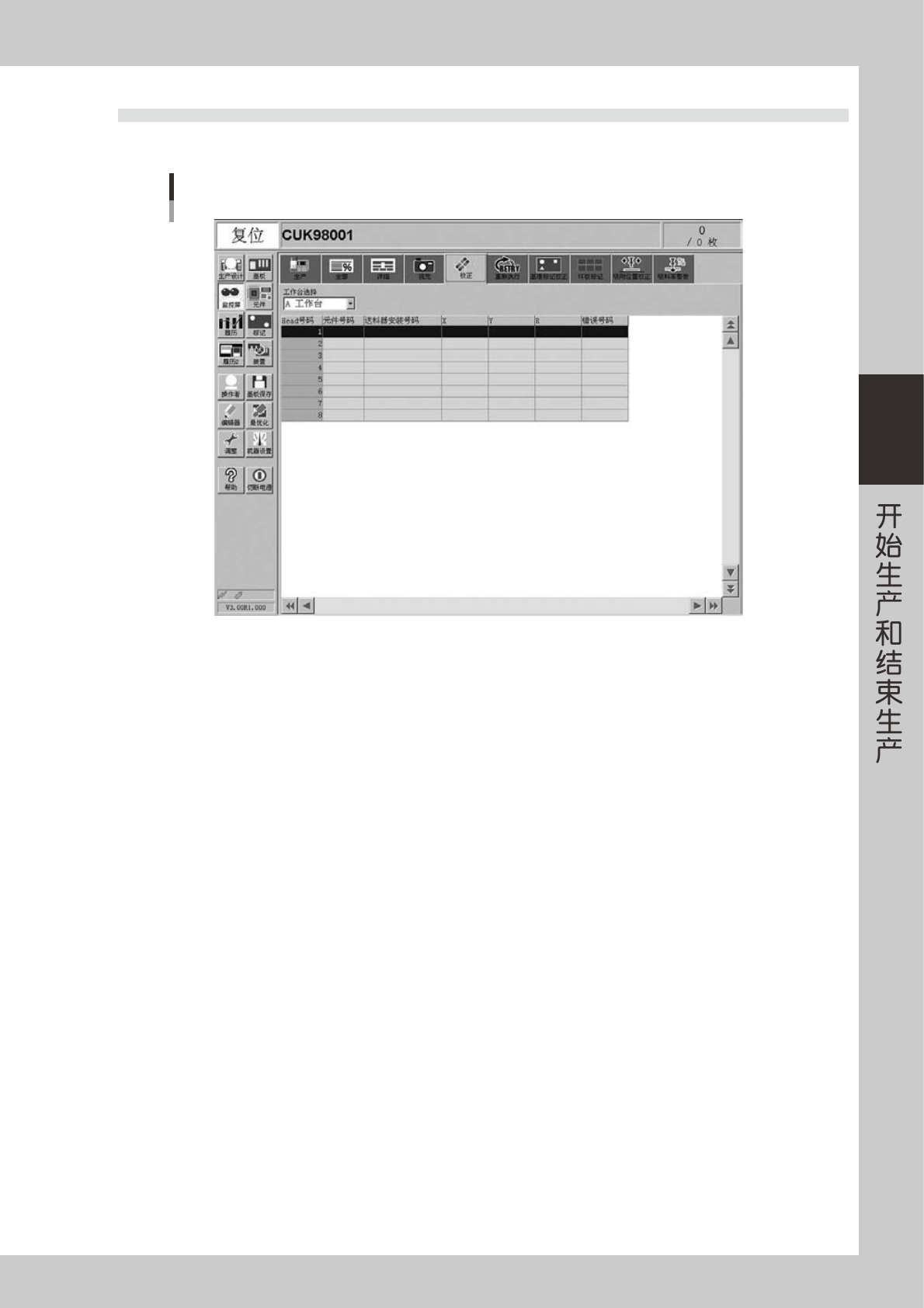

监控屏：校正
26313-M3-00
· Head 号码
显示贴装头的号码。有几个贴装头最多就可以显示几个号码。显示从目前吸附开始的 1 个周期中使用的贴装头号码的识别结果，
但是在相机完成图像识别后才能显示。
· 元件号码
显示该贴装头吸附、识别的元件号码。
· 送料器安装号码
显示该贴装头吸附、识别的元件的送料器号码。
· 校正量 X、Y、R
显示该贴装头识别的元件校正量。该数值表示从吸嘴的中心开始的位置的偏移量。
· 错误号码
显示该贴装头识别失败时的错误编号。
3-20
3
4.6 RETRY( 重新执行 )
显示过去发生的 100 个错误履历。

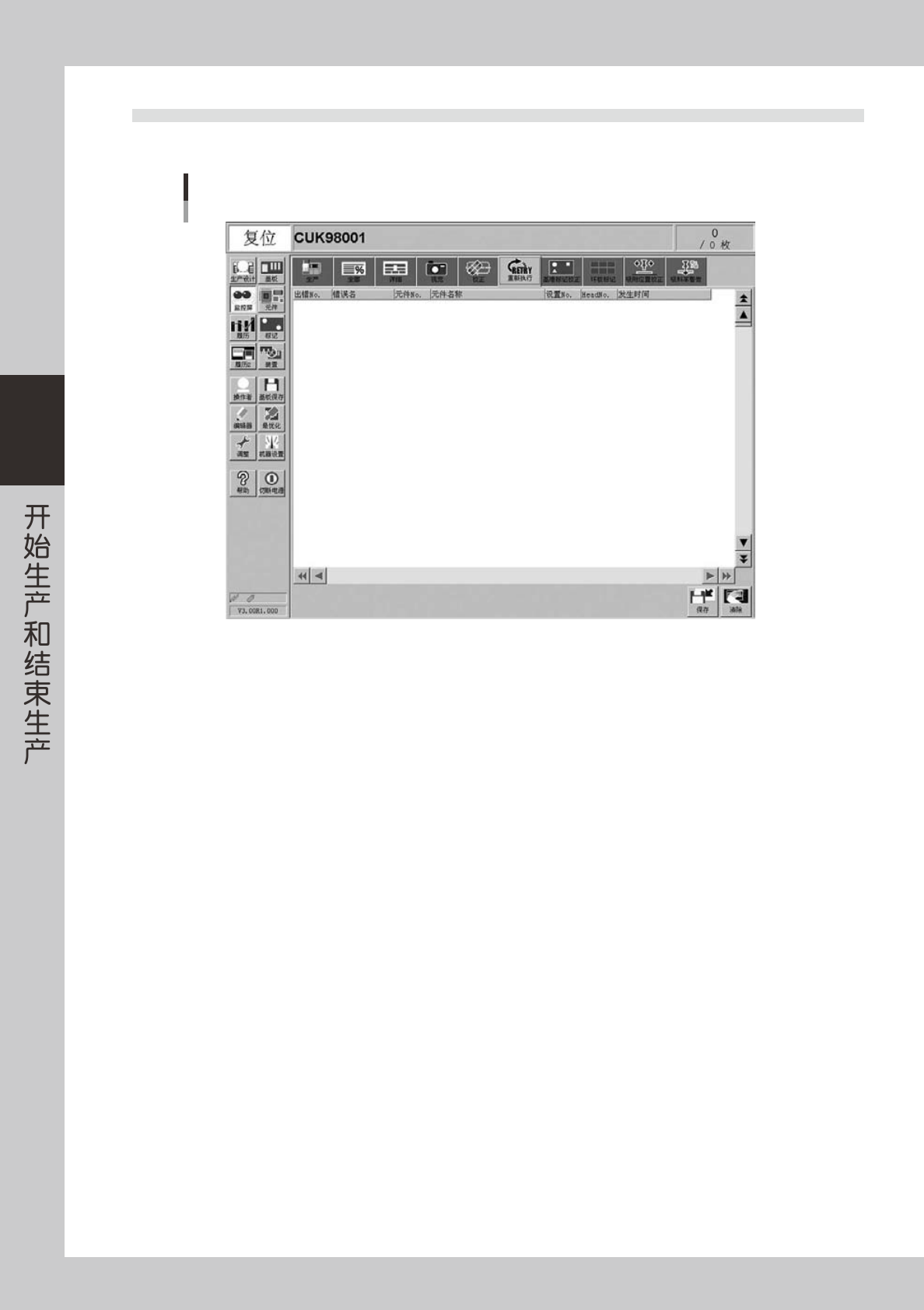

监控屏：重新执行
26314-M3-00
