3-17 3 4 . 4 视 觉 显 示 机 器 在自 动 运 行 中 识 别 基 板 标 记、 坏 板 标 记 、 元 件 等 的 图 像。 由 多 视 觉 相 机识 别 元 件 时 ， 因 为是 高 速、 连 续 地 识 别， 所 以 只 显 示 最 后 识 别 的 元 件。 监控屏：视觉 26 3 1 2- M 3 -0 0 · 扩大 、 缩 小 按 钮 按 扩大 ( ＋ ) 按 钮， 可 将图 像 从 1 扩 大 至 1…
3-16
3
· 传出等待时间 ( 秒／基板、秒 )
指机器等待基板传出的时间。但是等待传出状态，正好与贴装状态（机器正在贴装）和等待供给状态（等待上位机供给基板）
相重叠时，不被计算。按 [ 单位切换 ] 按钮，显示平均 1 块基板等待传出的时间和累计等待传出的时间。
· 生产能力
· 基板／小时
平均 1 个小时能够生产的基板数量。显示从平均贴装时间和平均传送时间逆算出来的数值。但是，该时间不包括等待基板供
给的时间和因出错而停机的时间。
· 拼块／小时
平均 1 个小时能够生产的拼块数量。
该数值是从平均贴装时间和基板信息的 1 块基板的拼块数逆算而来。
·芯片／小时
平均 1 个小时能够生产的芯片数。
该数值是从「全部」选项卡中平均贴装 1 块芯片所需的时间（TACT 全部）逆算而来。
· [ 初始化 ] 按钮
刷新生产数据的管理信息。即指画面上显示的各个数据及目前的生产数量、下料数量、预定生产数量和预定下料数量。
初始化后，「生产设计」画面中的「生产数量」的数值也被初始化。
3-17
3
4.4 视觉
显示机器在自动运行中识别基板标记、坏板标记、元件等的图像。由多视觉相机识别元件时，因为是高速、连续地
识别，所以只显示最后识别的元件。

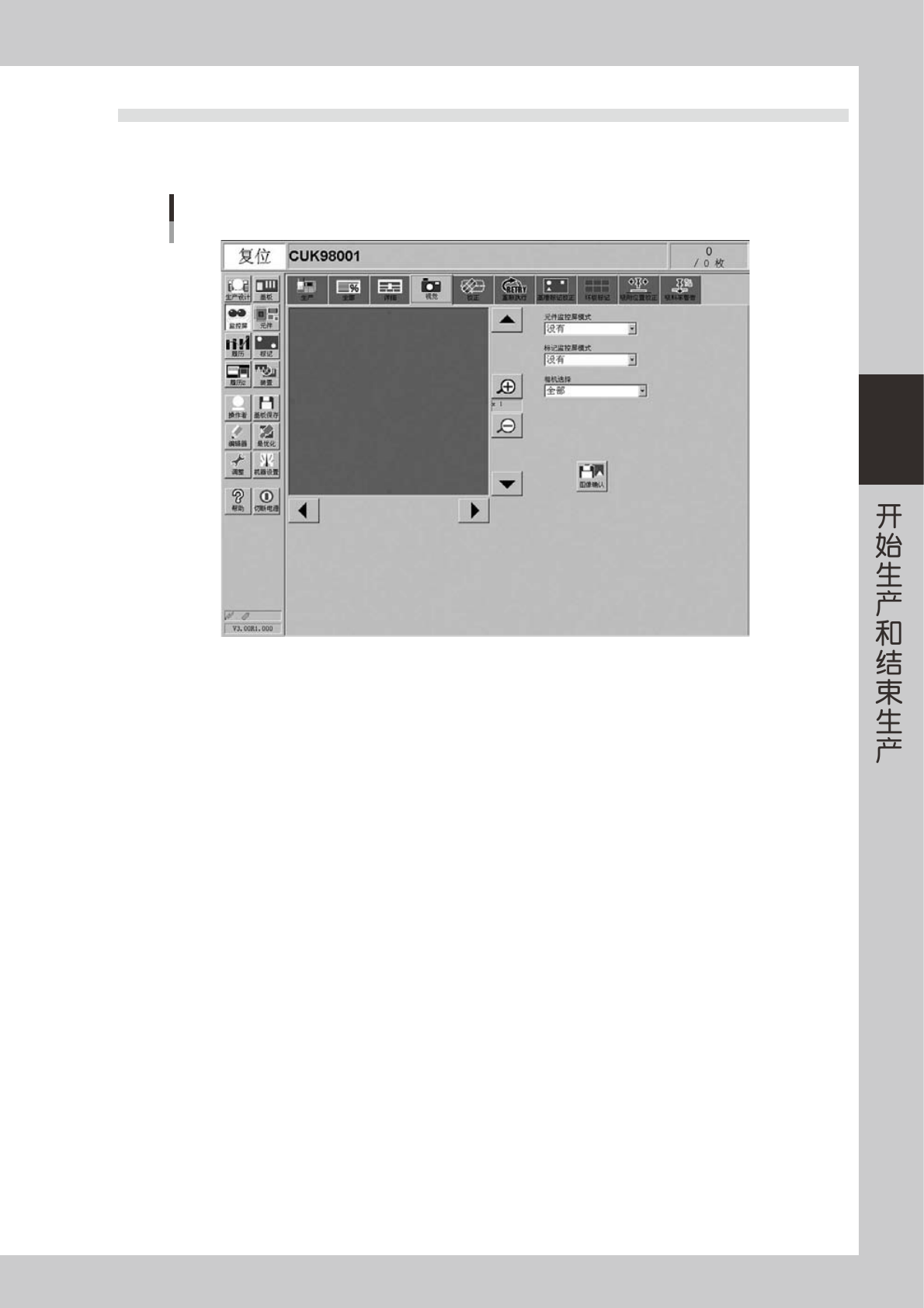

监控屏：视觉
26312-M3-00
· 扩大、缩小按钮
按扩大 ( ＋ ) 按钮，可将图像从 1 扩大至 16 倍。按缩小 ( － ) 按钮，可将图像缩小到 1/16。扩大时，原本光滑的元件边缘
部分变得象锯齿般粗糙，缩小时，可能会看到周围灰色部分。这只是图像显示的变化，并不是识别本身存在问题。
· 上下左右移动图像的按钮
画面右侧上下都有方向键，可以上下移动图像，画面下侧左右也有方向键，也可以左右移动图像。当画面不能容纳全部图像时，
可以用该按钮移动画面。
· 元件监控屏模式
识别元件时需设定监控屏模式，根据设定项目，在图像上显示数字，检测范围的线等识别结果。该监控屏模式在运行中
也可以变更。
「没有」
显示用相机摄得的图像。不显示数字等识别结果。
「识别结果」
显示 X、Y、R 方向的位置 ( 像素 )、检出的引脚数等识别结果信息。但是必须注意的是，由于元件的识别类型不同，显示的
项目也不相同。
「检出范围」
用线勾画出的元件检出范围。如果元件超出了检出范围便无法正确识别元件。此时，需确认吸附状态，修改元件数据。
「基准位置」
用十字光标显示检出的引脚、元件端面的基准位置。
「检出线」
在片状元件的上面、带引脚的元件的引脚上、显示出检出元件所用的检出线。检出线位置异常时，需调整元件识别参数。
「边缘位置」
十字光标显示在引脚或元件的边缘位置。
「最终位置」
十字光标显示在元件的中心位置。
3-18
3
· 标记监控屏模式
设置标记识别时的监控屏模式。根据设置的项目，在画面上显示数字、2 值图像等识别结果。该显示方式在运行过程中
也可以变更。
「没有」
显示用相机摄得的图像，但不显示数字等识别结果。
「识别结果」
显示检测到的标记中心位置的坐标（像素）等。
「2 值图像」
显示相机摄下的经 2 进制编码处理后的图像。
「多值图像」
显示相机摄下的经图像处理后的多值图像。
「跟踪结果」
用线勾画出通过识别得到的标记和背景的界限。
「基准圆」
从已检出的标记中心开始，勾画出设定数据直径的标记。( 只限特定的识别方式 )
「内外接圆」
从已检出的标记中心开始，勾画出内接圆和外接圆。( 只限特定的识别方式 )
「误差图像」
显示误差图像。( 只限特定的识别方式 )
「个别数据」
检出多个物体时，显示单个数据。( 只限特定的识别方式 )
· 图像确认
可以根据机器各相机的识别图像，指定相机、Head 进行确认。
