2-13
2
1.［基板传送］按钮
按［基板传送］按钮，显示如下对话框。

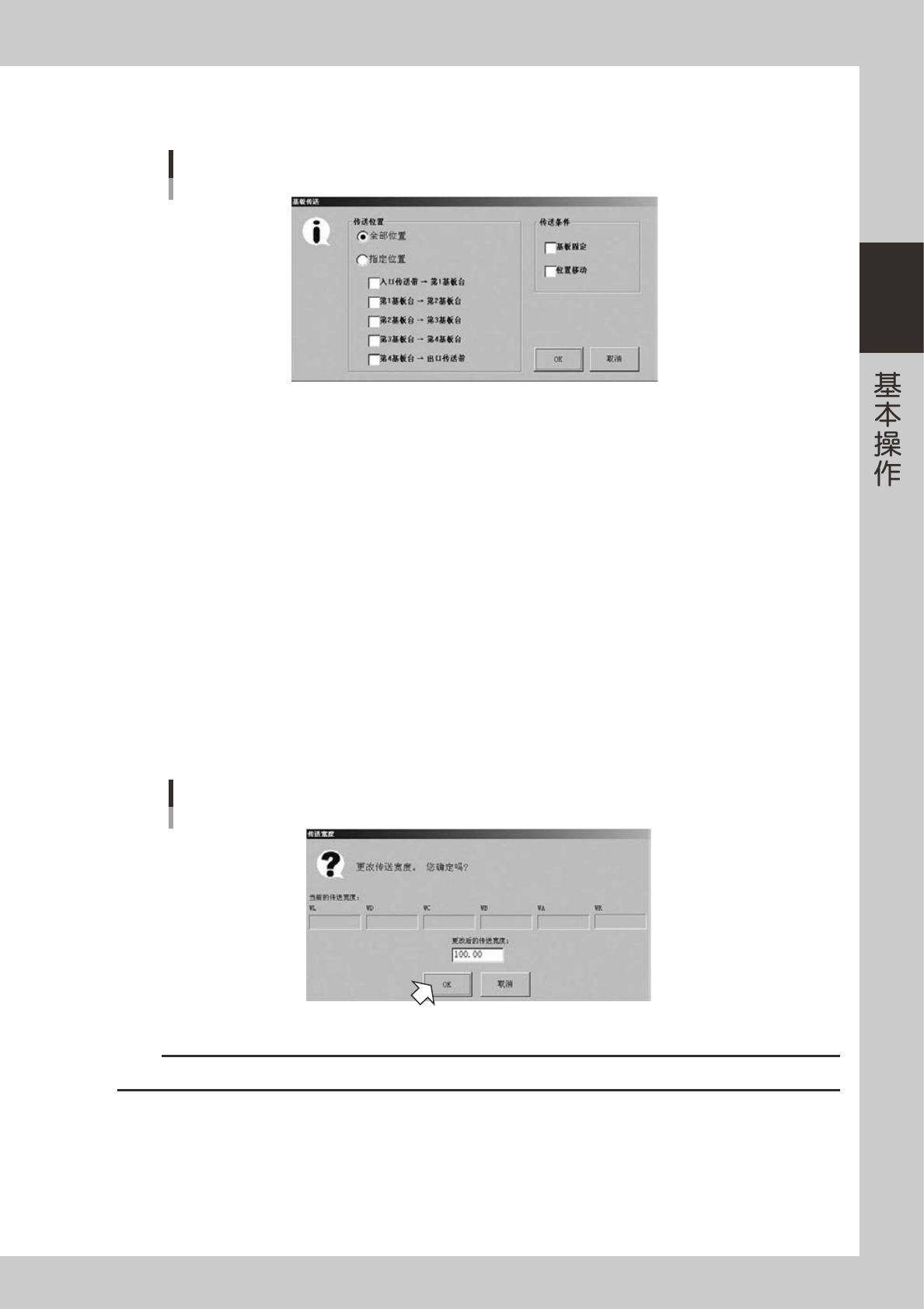

基板传送对话框
26205-M3-00
· 全部位置
选择全部位置，则按照［入口传送带→第 1 基板台］、［第 1 基板台→第 2 基板台］、［第 2 基板台→第 3 基板台］、
［第 3 基板台→第 4 基板台］、［第 4 基板台→出口传送带］的顺序进行传送。
· 指定位置
仅在由选择框指定的区间传送。全选则按照全部位置的顺序进行传送。
· 基板固定
基板传送结束后，在基板所在基板台进行基板固定。
· 位置移动
基板传送结束后，各基板台移动至下列位置。
·贴装基板台（A、B、C、D) 移至贴装位置。
·传入基板台移至传入位置（上位机传送装置与生产线对齐的位置）。
·传出基板台移至传出位置（下位机传送装置与生产线对齐的位置）。
2.［传送宽度］按钮
将传送宽度设置为生产基板相同的宽度。
按［传送装置］按钮，显示更改传送宽度的对话框，确认传送宽度后按［OK］按钮。传送宽度更改为指定的宽度。
「传送宽度」画面
26206-M3-00
c
注意
调整传送宽度时，必须注意避免传送轨道与其他传送装置、顶针等发生碰撞。
2-14
2
3.［轴移动］按钮
用于手动移动轴。使用方向键，或按［PTP］按钮，输入数值，即可使轴移动。
「轴移动」画面
1
2
3
4
5
6
26207-M3-00
按钮名称 功能
1 扩大、缩小（＋、－） 进行图像的扩大与缩小。（16 倍〜 1/16 倍）
2 标记照明 可以手动更改标记照明。不影响数据。
3 PTP 对象自动移至指定坐标。
4 步进方式 用方向键移动步进行程中指定的量。
5 方向键 用于移动至想要移动的方向。
6 制动
用于在紧急停机状态下解除制动的情况。（仅限 W 轴和 PU 轴）
如果将伺服置于 ON 状态制动将自动解除。
2-15
2
4.［左］、［右］按钮
向左或向右高速转动传送马达。
5.［低速左］、［低速右］按钮
向左或向右低速转动传送马达。
6.［顶板］按钮（A － D)
上下移动各基板台顶板。联动启动夹固功能。
7.［出口挡板］、［入口挡板］按钮
上下移动出、入口挡板。
8.［T1 传送爪上下 1 － 3］、［T2 传送爪上下 1 － 3］按钮
用于手动上下移动 T 轴传送爪。
［T1 传送爪上下 1］、［T2 传送爪上下 1］
使从基板出口侧数起的第一个传送爪上下移动。
［T1 传送爪上下 2］、［T2 传送爪上下 2］
连动从基板入口侧数起的第二个至第四个的三个传送爪，使其上下移动。
［T1 传送爪上下 3］、［T2 传送爪上下 3］
使从基板入口侧数起的第一个传送爪上下移动。
[T1传送爪上下1－3]、[T2传送爪上下1－3]按钮
基板
基板
T2
T1
T2
T1
■ 基板 右→左
■ 基板 左→右
25201-M3-00
