1-4
1

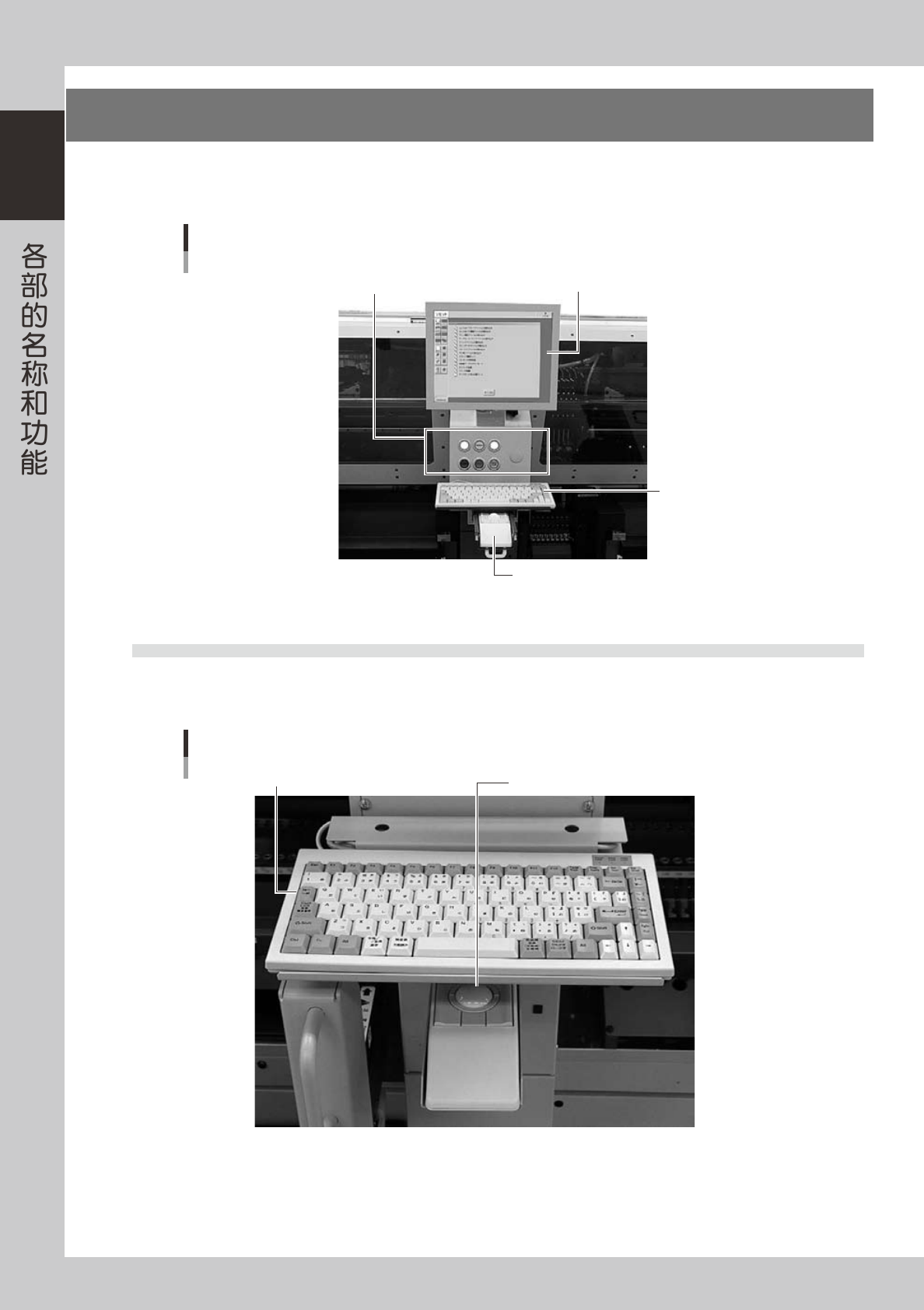

2.操作 · 输入部
主机的正面和背面 ( 背面的为选项装置 ) 有操作机器、输入数据时使用的操作面板按钮、键盘、轨迹球等装备。
以下分别介绍这些装备的主要功能。
操作显示屏（触摸屏为选项装置）
轨迹球
键盘
操作面板按钮
操作・输入部
25102-M3-00
2.1 键盘和轨迹球
作为标准配件，本贴片机配备了用于操作和编辑数据的键盘和轨迹球。选择操作屏和参数时，可将光标对准选择
项目，按轨迹球即可。（前后均配备）
键盘和轨迹球
键盘
轨迹球
25103-M3-00
1-5
1
2.2 操作面板按钮
操作面板按钮配备在主机的正面和背面 ( 背面的为选项装置 )，频繁使用的指令可以在操作面板上执行。打开
各按钮 (ON) 时，按钮呈亮灯状态。
操作面板按钮
25104-M3-00
■ 操作面板按钮的功能和状态
按钮名称 用途 灯灭 灯亮
ACTIVE
使该面板上的其它按钮有效。前后均有面
板按钮的贴片机，不能同时使用该按钮。
· 启动机器后
· 其他的面板有权限
· 面板有权限
READY
解除紧急停机、使伺服呈启动 (ON) 状态。 ·SERVOOFF( 马达动力关闭 ) ·SERVOON( 马达动力启动 )
RESET
停止运行、返回基板生产的准备状态。 · 通常运行时、停止时 ·RESET 完成时
START
根据基板程序进行元件的贴装。
机器背面的工作台为可 RECOVER 的状态
下，按此按钮，重新开始生产。
· 停止时 · 通常运行时
STOP
中断机器运行。( 用 START 按钮重新启动
机器。)
· 通常运行时 · 发生错误时
ERROR CLEAR
清除出错时的报警蜂鸣和报警画面。 · 通常运行时 · 发生错误时
EMERGENCY
STOP
按此按钮，机器呈紧急停机状态。要解除
时则向右旋转。
RECOVER
各贴装工作台（A 〜 D）上均有设置。
由于某种原因发生错误，导致该工作台停
止贴装时，如果在清除所有发生的错误后
按此按钮，已停止贴装的工作台将重新开
始贴装动作。
· 通常运行时
· 清除错误后，重新开始
贴装动作时
［闪烁］
· 暂时停止、分段运行时
· 该工作台发生错误时
n
要点
[ACTIVE] 按钮配备在主机的前后两处，不能同时打开两处按钮。[READY][START][ERROR CLEAR] 和 [RESET] 按钮，只有在
同一面板的 [ACTIVE] 按钮呈 ON 状态下才有效。( 但是 [STOP] 按钮在任何状态都可以使用。)
键盘只有在正面面板的 [ACTIVE] 按钮呈 ON 状态时才有效。
c
注意
在该工作台上的错误信息未清除状态下按［RECOVER］按钮时，无法重新开始贴装动作。清除错误后，再次按［RECOVER］按钮，
重新开始贴装。
1-6
1
3.贴装头部
贴装头部安装在机器的 XY 轴上 , 进行元件的吸附和贴装。以下具体介绍贴装头部的构成和吸嘴的种类。
贴装头部
移动相机/照明装置
贴片机中央：基准标记识别相机
贴片机外侧：示教相机
8连贴装头
25105-M3-00
3.1 吸附 · 贴装元件的贴装头
3.1.1 8 连贴装头
8 连贴装头配备有 8 个可以吸附、贴装元件的贴装头。
面对贴片机正面 , 从右至左分别排列着 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm, 与送料器安装孔的间
距相同。
8号贴装头 1号贴装头
8连贴装头
25106-M3-00
