第 2 章 基本操作 目录 1 . 操 作 前 须 知 事 项 2 - 1 1 . 1 解 除 紧 急 停 机 的 方 法 2 - 1 1 . 2 清 除 错 误 警 告 的 方 法 2 - 2 1 . 3 具 有 代 表 性 的 错 误 信 息 和 处 理 方 法 2 - 3 2 . 操 作 画 面 和 各 种 按 钮 2 - 8 2 . 1 操 作 画 面 的 基 本 构 成…
1-24
1
3
显示「执行吸嘴吸嘴轴排气的最终确认」对话框。
确认对话框的内容，按需要执行的按钮。
按［OK］按钮
排气清洁吸嘴轴。
按［取消］按钮
取消排气清洁吸嘴轴，关闭画面，返回［装置］－「Head」画面。

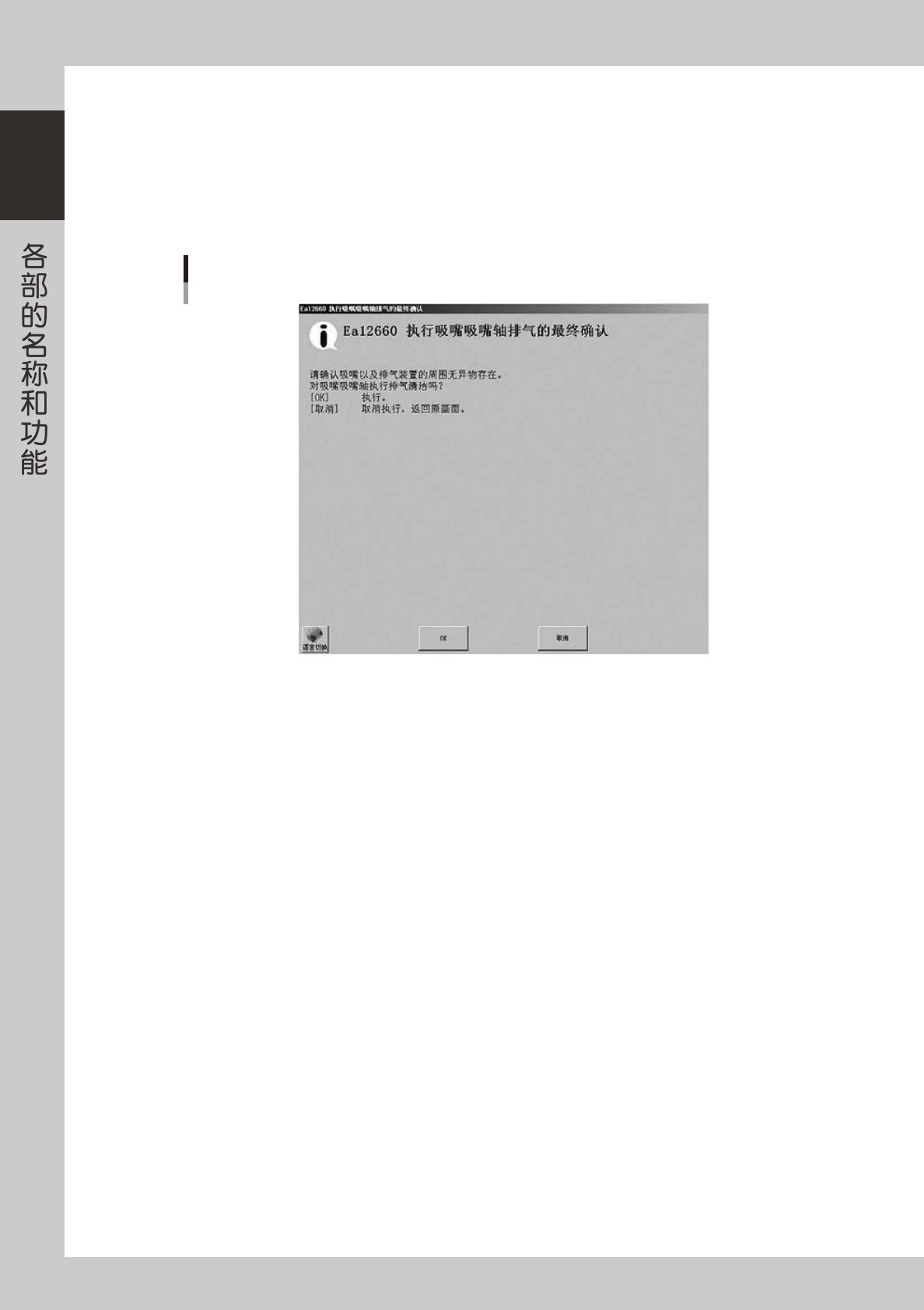

「执行吸嘴吸嘴轴排气的最终确认」对话框
26104-M3-00
■安全检查功能
排气清洁吸嘴轴的功能中，还附带下列安全检查功能。
· 对排气清洁吸嘴轴作业提出中断警告
实施排气清洁吸嘴轴的过程中，如果因紧急停机和联锁等原因迫使机器停机，贴装头会立即上升，这时还持续排气的话，可
能会导致吸嘴脱落的现象发生。
因此，实施排气清洁吸嘴轴的过程中，如果停止了机器运行，会出现「确认排气清洁吸嘴轴」的对话框。
· 对检测吸嘴被抛弃的传感器实施检查
排气清洁吸嘴功能由高压排气实施清洁，因此实施过程中一旦停止运行，吸嘴可能从贴装头脱落。如果吸嘴从贴装头脱落，
机器任其置于排气站继续自动运行，脱落的吸嘴可能与其他贴装头、多重精度校正装置发生碰撞，影响运行。因此，在排气
站装配了检测吸嘴被抛弃的传感器，机器始终监视着传感器的动向。
除了实施排气清洁吸嘴轴的过程中，贴装头下降而遮住传感器以外，一旦传感器被遮住，立即就会发生「联锁错误」，机器
呈联锁状态而无法动作。
第 2 章 基本操作
目录
1. 操作前须知事项 2-1
1.1 解除紧急停机的方法 2-1
1.2 清除错误警告的方法 2-2
1.3 具有代表性的错误信息和处理方法 2-3
2. 操作画面和各种按钮 2-8
2.1 操作画面的基本构成 2-8
2.2 生产设计画面 2-11
2.3 装置画面 2-12
3. 开机和关机 2-19
3.1 作业前的点检 2-20
3.2 开机 2-21
3.3 暖机运行 2-23
3.4 传送装置的设置 2-25
3.4.1 作业流程 2-26
3.5 元件供给装置的准备 2-28
3.5.1 带式送料器 2-28
2-1
2
1.操作前须知事项
操作机器前必须了解解除机器紧急停机状态的方法和消除错误警告的方法。
■机械操作上的注意事项
‧运行中切勿将真空处于 OFF 状态。因不受控制，容易造成误动作。
‧进行保养作业前，必须确认汽缸内已经没有残留真空压。
■停电时的注意事项
如果在自动运行中停电，必须将主开关置于 OFF 状态，避免重新通电后的误操作。
1.1 解除紧急停机的方法
必须按照下列步骤解除机器的紧急停机状态。
1
将紧急停机按钮旋至原位。
紧急停机按钮被按下时，只需向右旋转便可解除紧急停机状态。
2
确认周边安全。
为保障解除紧急停机状态后的运行能在安全状态下进行，需确认周围的安全状态。
3
按 [READY] 按钮。
按 [READY] 按钮，使伺服呈 ON 状态。
c
注意
使用 [READY] 按钮时，如果左边的 [ACTIVE] 按钮不在 ON 状态，则 [READY] 按钮无效。
READY按钮
按该按钮，使伺服呈ON状态
25200-M3-00
4
确认显示内容。
确认指示灯中的红灯已经熄灭，操作画面的左上方 ( 状态区域 ) 紧急停机的显示已经消失。
