2-10
2

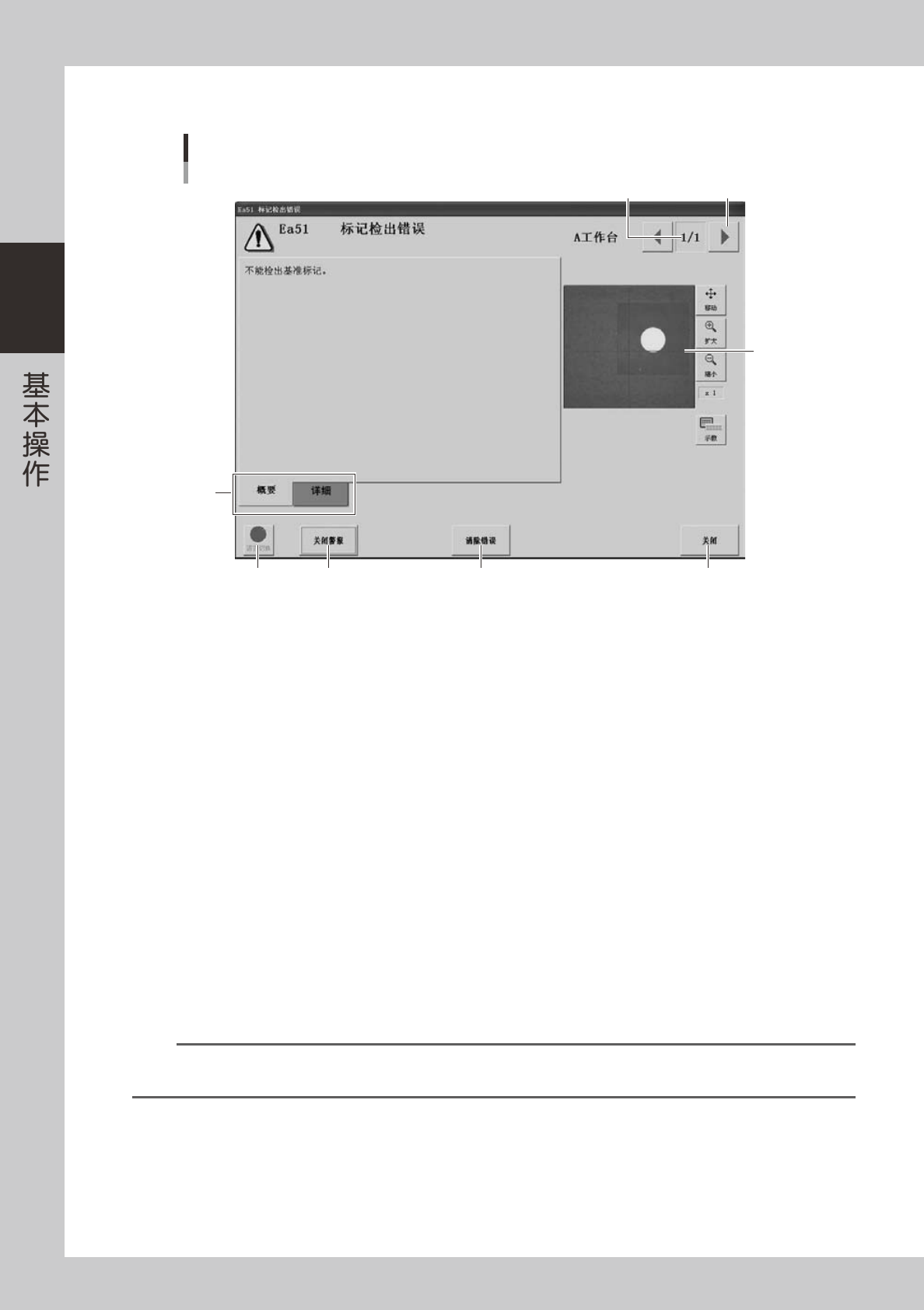

错误画面
错误画面的构成示例
1
2
3
6 74 5
[切换错误]按钮
标记检出错误
26202-M3-00
1. 显示错误数量
显示当前错误和错误总数。有多数错误出现时，按左右［切换错误］按钮，切换至其他错误画面。
2. 信息切换选项卡
概要
显示操作者适用信息。
详细
显示管理者、服务人员适用的信息。无信息，则不显示此选项卡。
3. 显示识别图像（显示元件吸附、标记识别时的错误画面）
显示进行元件吸附、标记识别等画面处理时发生的错误。
4.［关闭警报］
关闭蜂鸣器。
5.［清除错误］
清除出现的错误。
6.［语言切换］按钮
可以切换对话框中所显示信息的语言。
7.［关闭］按钮
不清除错误，关闭对话框。
参考
按［关闭］按钮关闭错误画面后，按［监控屏］按钮，打开「生产」选项卡，可确认错误发生的位置。按「生产」监控画面的
［显示错误］按钮，可显示错误信息。关于「生产」监控画面，参阅第 3 章「开始生产和结束生产」。
2-11
2

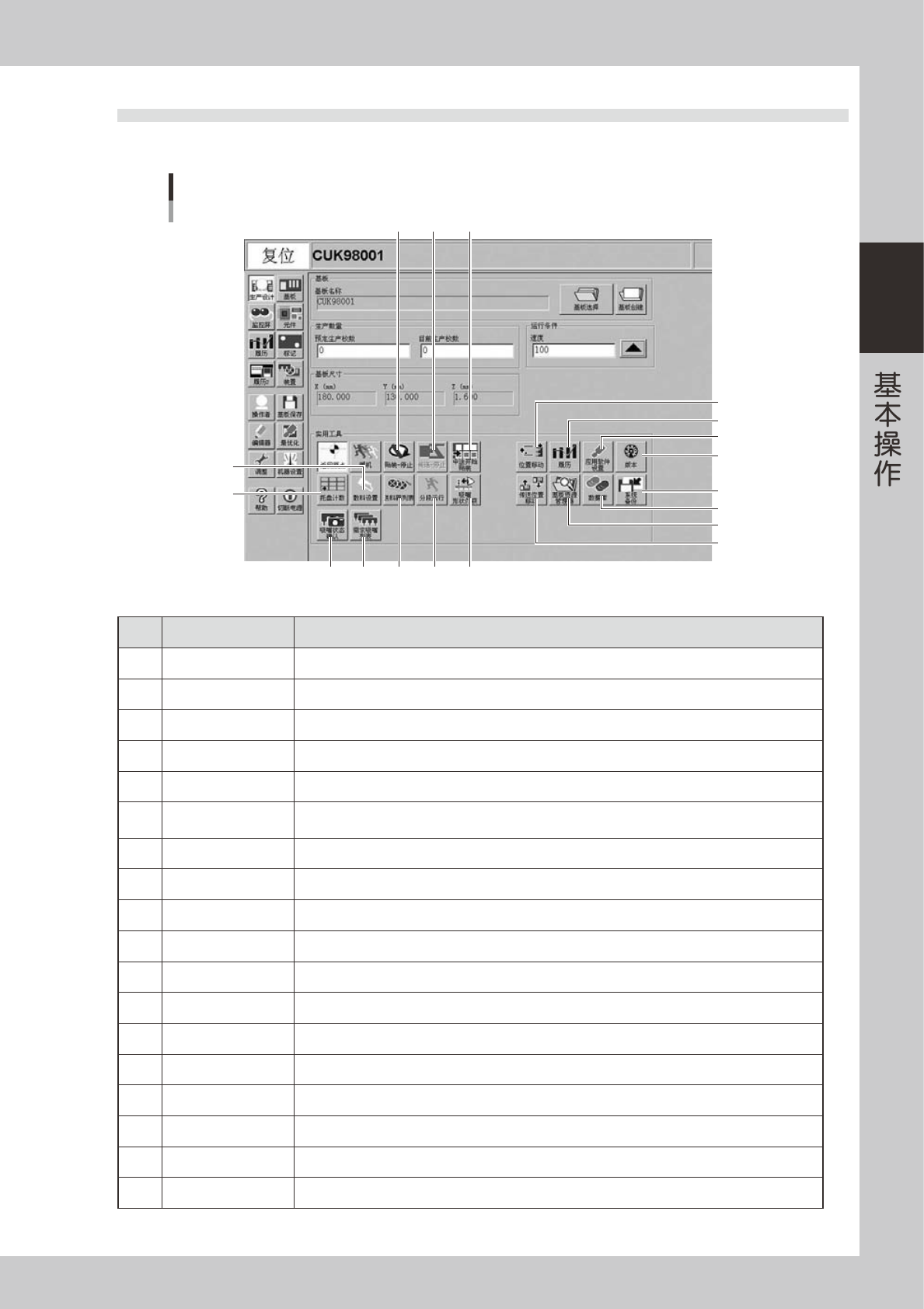

2.2 生产设计画面
以下说明「生产设计」画面中所显示各按钮的内容。
「生产设计」画面
1
2
3
4
5
6
7
8
9
10 11
12
131415
16
17
18
26203-M3-00
按钮名称 功能
1 位置移动 贴装头移至面向机器时的左手侧，基板台移至贴装位置。
2 传送位置移动 所有基板台移至传送位置排成一直线。
3 履历 可以进行生产履历的保存及履历 1、2 项目中必要项目的选择、保存、清除和媒体的取出。
4 应用软件设置 可以进行有关机器画面显示的设置和操作者的添加／删除，设置密码等。
5 版本 显示应用软件、系统等的版本信息。
6 系统备份
可以进行机器运行时必要的机械坐标、精度信息、选项装备信息等复原机器时必要数据的备份和复原
操作。
7 数据库 可以设置关于生产中必要的元件和标记信息数据库的备份或复原以及数据库所在位置。
8 基板资源管理器 可以进行基板数据的移动、备份、复原、复制等。
9 贴装 - 停止 可以确认贴装结果，阻止基板流入下位机。
10 传送 - 停止 贴装的基板传向下位机后机器停止。
11 中途开始贴装 贴装中，由于某种原因机器停止复位后，想要继续在下一个贴装位置开始贴装时使用。
12 吸嘴形状俘获 取得芯片元件用吸嘴前端的形状时使用。
13 分段运行 首件贴装、试验贴装以及问题解析时，想要在目的位置一时停止时使用。
14 送料器列表 生产设计时，可以确认当前要生产的元件种类和安装位置。
15 需求吸嘴列表 显示当前要使用的吸嘴列表。
16 吸嘴状态确认 取得芯片元件用吸嘴前端形状时，以及确认吸嘴前端赃污状况时使用。
17 托盘计数 显示托盘元件至当前为止的使用数。
18 散料设置 补充散装式送料器元件时，可以将元件送至吸附位置。
2-12
2
2.3 装置画面
说明「装置」画面内的手动操作按钮。

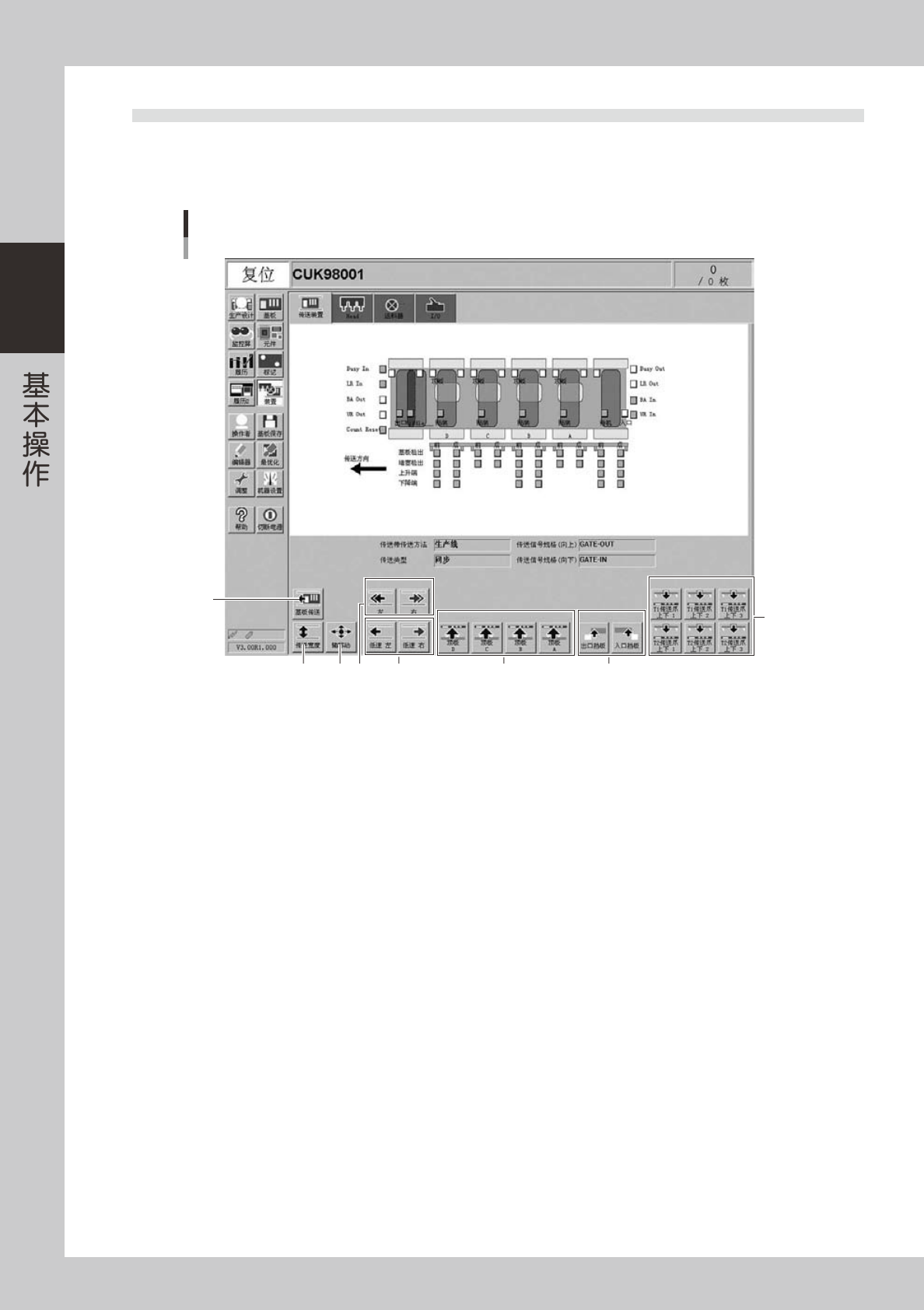

■传送装置手动操作
3
1
2 4 6
8
7
传送装置手动按钮
5
26204-M3-00
