2-30 2 按 压 压 接 滚 轮 A S S Y 的 弹 力 杆 ， 将 盖 带 夹 入 驱 动 滚 轮 A S S Y 与 压 接 滚 轮 A S S Y 之 间 。 驱 动 滚 轮 A S S Y 和 压 接 滚 轮 A S S Y 驱 动 滚 轮 A S S Y 压 接 滚 轮 A S S Y 25 2 1 0- M 3 -0 0 5 放 下 料 带 导 轨 。 安 装 完 料 带 后 ， 按 手 动 杆 ， 放 下 料 带 …
2-29
2
4
将料带装入送料器。

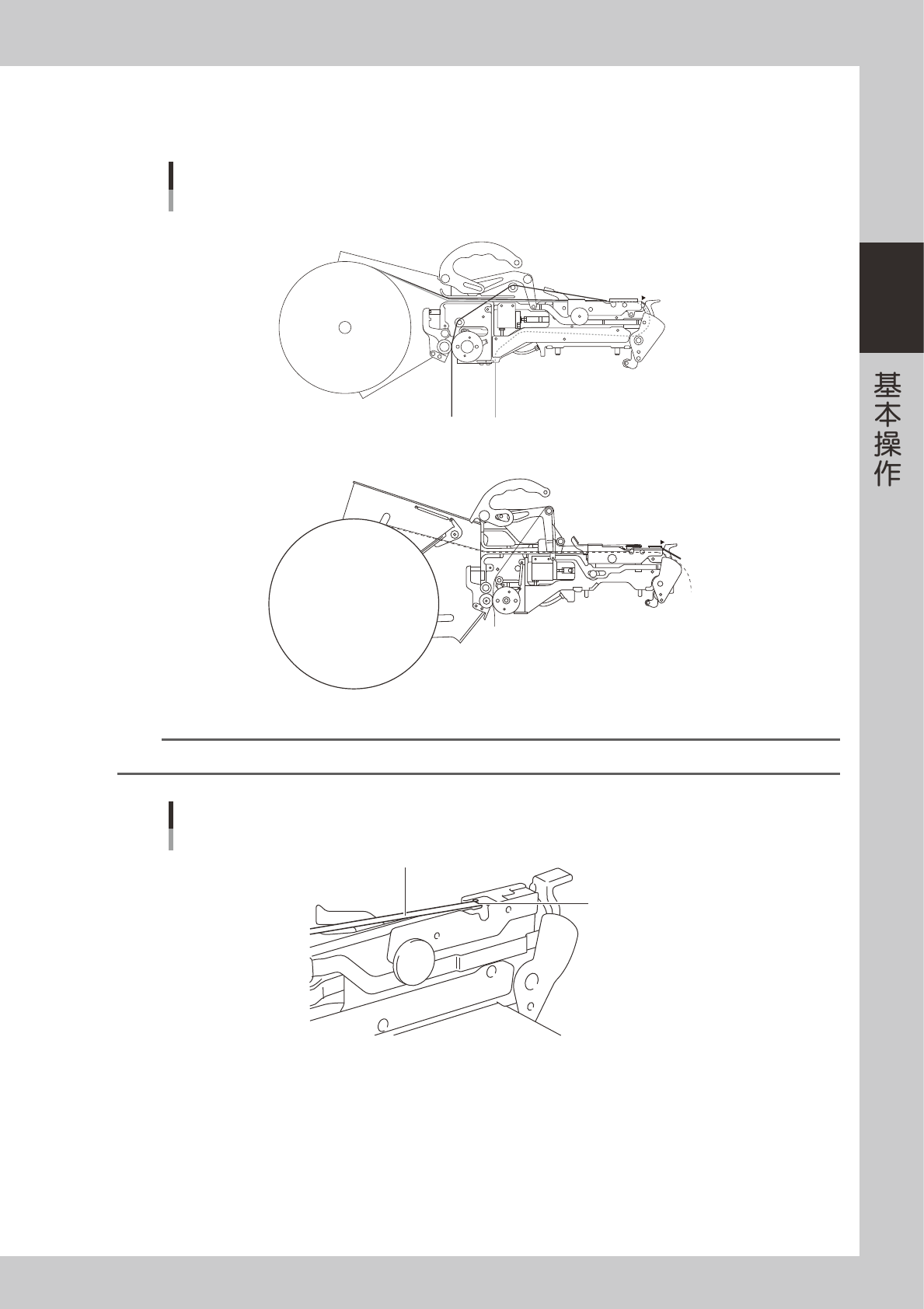

按以下各带式送料器的料带经路图安装料带。
CL型带式送料器
∶ 盖带
∶ 基带
E
A
a
c
C
B
b
D
A∼E
a∼c
12mm、16mm带式送料器
A
a
C
B
b
c
E
D
料带经路例
8mm带式送料器
25208-M3-00
n
要点
将盖带穿过料带导轨的切口部后再折回。
盖带的折回
盖带
切口部 分
25209-M3-00
2-30
2

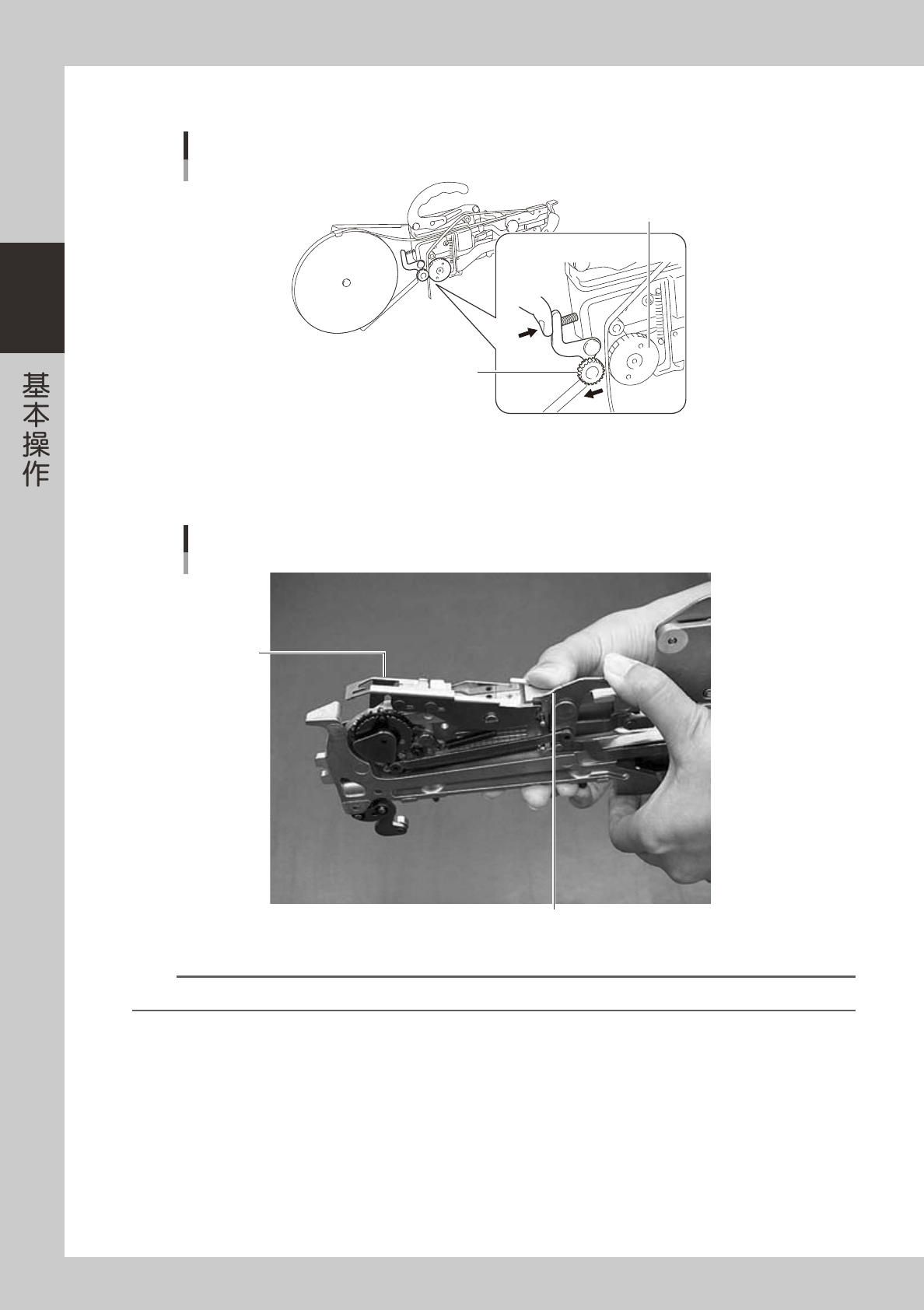

按压压接滚轮 ASSY 的弹力杆，将盖带夹入驱动滚轮 ASSY 与压接滚轮 ASSY 之间。
驱动滚轮ASSY和压接滚轮ASSY
驱动滚 轮AS SY
压接滚 轮AS SY
25210-M3-00
5
放下料带导轨。
安装完料带后，按手动杆，放下料带导轨。
放下料带导轨
手动杆
料带导轨
25211-M3-00
n
要点
安装基带时，必须将用于导带的孔装入用于送料的齿轮。
2-31
2
3. 安装至贴片机
说明将带式送料器安装至贴片机的步骤。
1
确认送料器安装位置。

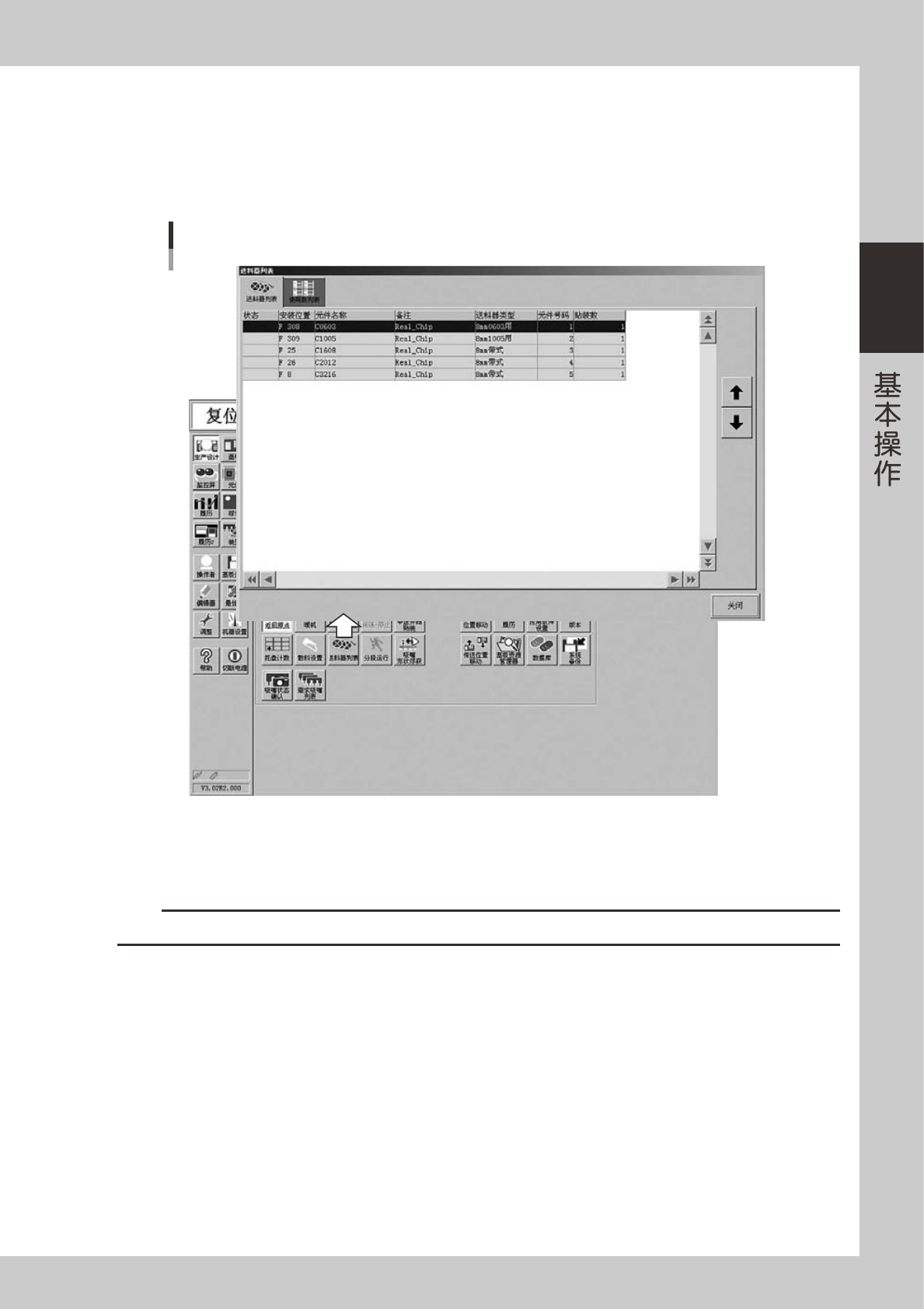

按［生产设计］－［送料器列表］按钮，在「送料器列表」画面确认送料器安装位置。
送料器列表
26217-M3-00
e
2
按紧急停机按钮。
按贴片机的紧急停机按钮 , 使贴片机停止运行。
c
注意
如不停止贴片机的运行安装送料器，有被卷入贴片机的危险。
3
去除送料器架上的垃圾。
如夹入元件或垃圾，会导致送料器倾斜，造成元件吸附不稳定。
