2.结束生产，关闭电源
本节具体说明结束基板生产的方法。
1
中断机器的运行。
中断机器运行的方法有以下 4 种。
e
1. 紧急停机按钮
发生紧急意外情况时使用，一般情况下不要使用。
2. [STOP] 按钮 ( 操作面板 )
中断机器运行，按 [START] 按钮便可恢复运行。
3. [ 贴装－停止 ] 按钮 ( 操作画面 )
完成当前的基板贴装后，机器停止运行。
4. [ 传送－停止 ] 按钮 ( 操作画面 )
完成当前在传送装置内的基板的贴装后，要停止生产时使用。
传送装置内所有的基板都完成了贴装并已传出。上位机也没有传入新的基板。
c
注意
自动运行过程中，除非紧急情况或发生意外，不要轻易按紧急停机按钮。
2
复位运行。
按操作面板的 [RESET] 按钮，返回准备生产基板的状态。
3
按 [ 切断电源 ] 按钮。
按左侧按钮区域的 [ 切断电源 ] 按钮。

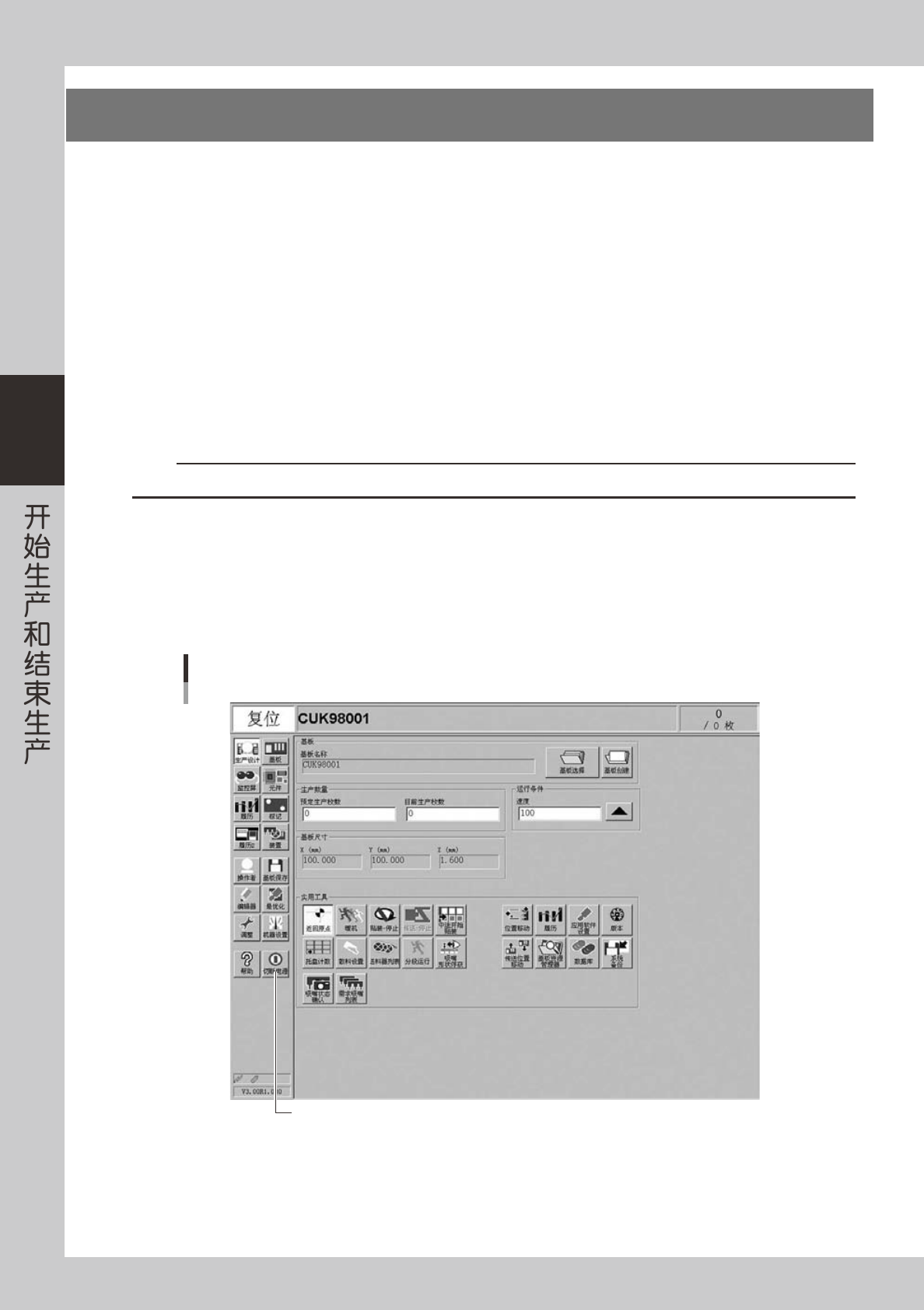

[切断电源]按钮
[切断电源]按钮
26306-M3-00
3-7
3
4
确认对话框显示后，按 [ 是 ] 按钮。

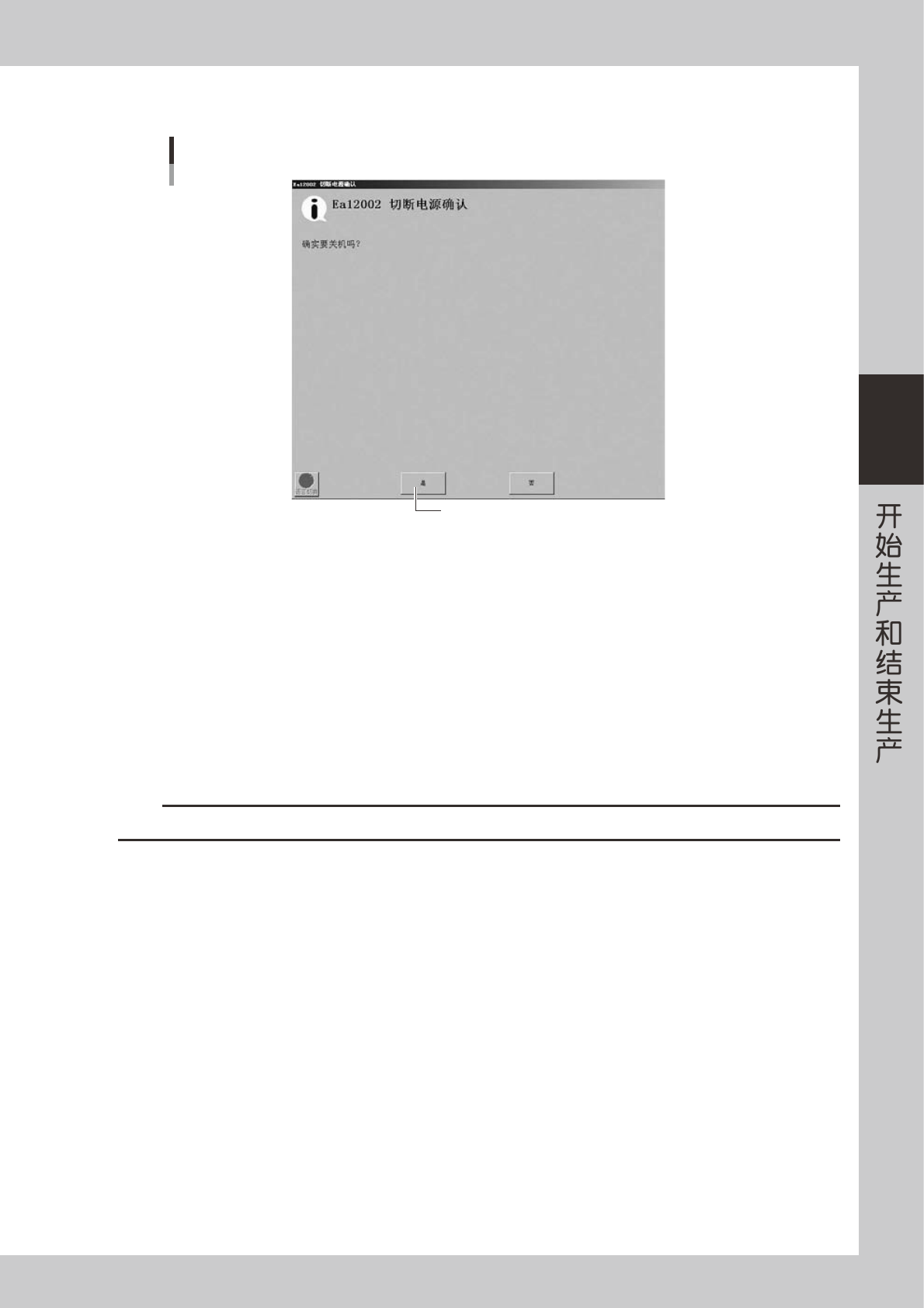

按[是]按钮
结束生产的确认对话框
26307-M3-00
5
实施向原点位置的移动。
原点移动对话框显示后，按 [OK] 按钮。
6
切断电源的确认对话框显示后，按 [OK] 按钮。
e
7
按紧急停机按钮。
紧急停机对话框显示后，按紧急停机按钮，再按 [OK] 按钮。
8
将机器的电源开关旋至 OFF。
允许关闭电源的画面显示后，将机器主机右下方的电源开关向左旋至 OFF。
c
注意
无视操作顺序，强制关闭电源开关是导致程序和机器受损的原因。
3-8
3
3.模块错误停止功能
模块错误停止功能 , 是指在自动运行中，即使某特定的贴装工作台因错误停止，但其他贴装工作台可以继续进行
贴装的功能。
发生模块错误时，由蜂鸣器、指示灯、识别灯（选项装置）告知。
此时操作画面显示错误对话框，状态区域在「自动运行」与「模块错误」之间每秒切换一次。
■指示灯
状态 状况 蜂鸣器
指示灯
识别灯
（选项装置）
绿色 红色 黄色
出现模块错误
在特定的工作台出现错误，
需要操作者操作
ON - - 闪烁
前后两灯亮灯
有持续运行的工作台 - 亮灯 - -
恢复模块错误 所有工作台运行 - 亮灯 - - -
所有工作台停止运行 模块错误的恢复作业延长 - - - 亮灯 前后两黄灯亮灯
重新运行 模块错误恢复 - 亮灯 - - -
模块错误停止中的画面显示
每秒切换显示
显示错误对话框
26308-M3-00
