1-9 1 4 . 元 件 供 给 部 元 件 供 给 方 法 分 为 ， 从 送 料 器 架 上 的 带 式 送 料 器 供 给 元 件 及 从 外 部 供 给 装 置 的 托 盘 供 给 元 件 两 种 。 送 料 器 安 装 部 中 配 备 着 安 装 带 式 送 料 器 的 送 料 器 架 ， 驱 动 选 项 机 器 的 电 源 和 气 源 插 口 。 4 . 1 从 送 料 器 架 供 给 元 件 4 . 1 . …
1-8
1

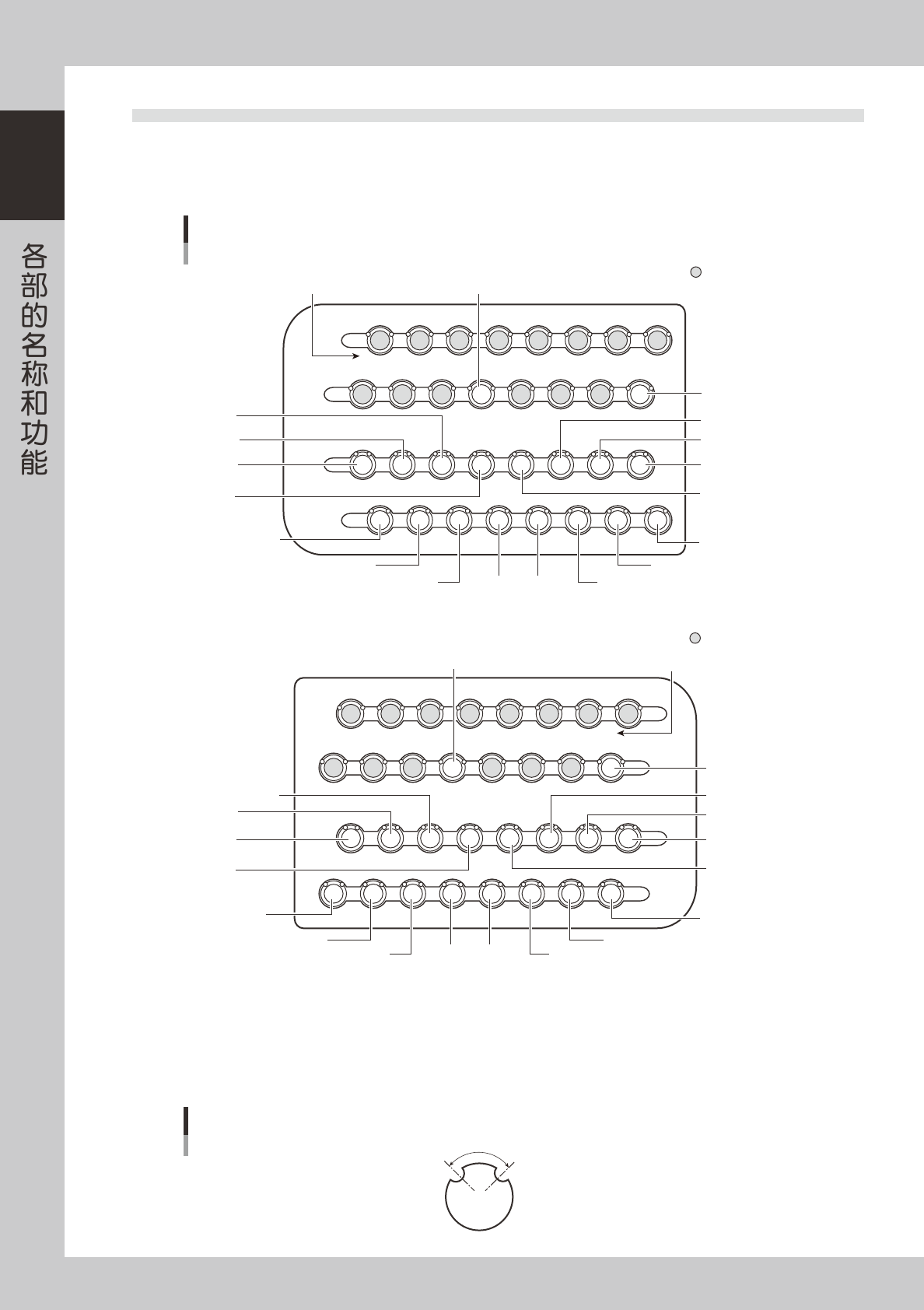

3.3 吸嘴交换站 ( 选项装置 )
如果配备了吸嘴交换站 , 就可以装备用于自动交换的各种吸嘴。
YG300 中所有贴装头的吸嘴都可以自动交换。
适用吸嘴交换站的贴装头和吸嘴类型 (Type) 如下图所示。
13141516
1720
2526272829303132
21222324 1819
9101112
5678 1234
HEAD1
TYPE 303A
HEAD5
TYPE 303A
HEAD2
TYPE 302A,309A
HEAD3
TYPE 302A,309A
HEAD4
TYPE 302A,309A
HEAD6
TYPE 302A,309A
HEAD7
TYPE 302A,309A
HEAD8
TYPE 302A,309A
HEAD5
TYPE 302A,309A
HEAD1
TYPE 302A,309A
HEAD2
TYPE 301A
HEAD3
TYPE 301A
HEAD4
TYPE 301A
HEAD5
TYPE 301A
HEAD6
TYPE 301A
HEAD7
TYPE 301A
HEAD8
TYPE 301A
HEAD1
TYPE 301A
13141516
1720
252627
2829
303132
21222324 1819
9101112
56 1234
HEAD1
TYPE 303A
HEAD5
TYPE 303A
HEAD2
TYPE 302A,309A
HEAD3
TYPE 302A,309A
HEAD4
TYPE 302A,309A
HEAD6
TYPE 302A,309A
HEAD7
TYPE 302A,309A
HEAD8
TYPE 302A,309A
HEAD5
TYPE 302A,309A
HEAD1
TYPE 302A,309A
HEAD2
TYPE 301A
HEAD3
TYPE 301A
HEAD4
TYPE 301A
HEAD5
TYPE 301A
HEAD6
TYPE 301A
HEAD7
TYPE 301A
HEAD8
TYPE 301A
HEAD1
TYPE 301A
吸嘴交换站
特殊规格吸嘴区域
交换站 No.
■ A、D工作台
特殊规格吸嘴区域
交换站 No.
■ B、C工作台
25107-M3-00
■ 吸嘴切口的角度
为了区别吸嘴在吸嘴交换站的收纳位置 , 如下图所示 ,YG300 的吸嘴都有切口。
切口角度称为 θ。301A、302A(309A) 吸嘴的切口角度分别为 90°、60°。
303A、306A、特别规格吸嘴的切口角度为 120°。
吸嘴切口的角度
Q
25108-M3-00
1-9
1
4.元件供给部
元件供给方法分为，从送料器架上的带式送料器供给元件及从外部供给装置的托盘供给元件两种。送料器安装部
中配备着安装带式送料器的送料器架，驱动选项机器的电源和气源插口。

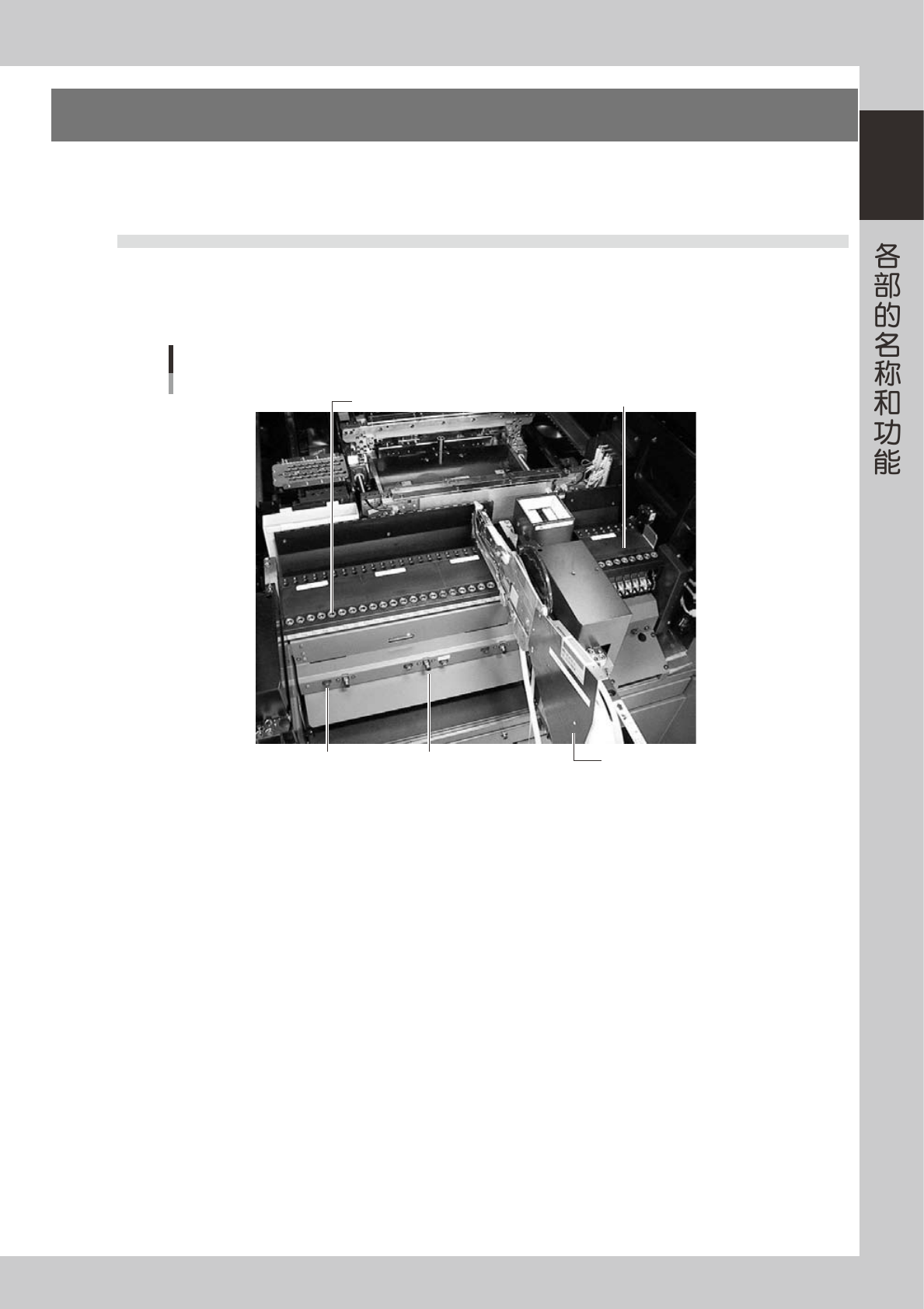

4.1 从送料器架供给元件
4.1.1 固定送料器架
在送料器架上安装带式送料器、散装送料器、杆式送料器，由贴片机供给的气压驱动。
驱动送料器用供气口
带式送料器(另售)
送料器架
电源插口
气源插口
送料器部
25109-M3-00
电源插口
杆式送料器等选项装置使用的电源插口。
气源插口
杆式送料器、气枪等选项装置使用的气源插口。连接外径 Φ4 的输气管，由主机向选项装置供给压缩空气。
1-10
1
■ 送料器架的构成和安装位置
贴片机规格不同，送料器架的配置、安装号码也相应不同。具有代表性的配置如下图所示。
由于贴装头部的形状和 X 轴可动范围的关系，各贴装头都有不能使用的送料器。贴片机各贴装头可以使用的送料器安装号码
如下图所示。
1 25 3224 101 124 125 132
348 325 308 301 248 225 208 201
1 25 488 101 108 125 148
332 325 324 301 232 225 224 201
D
C
D B B
C
A A
D
C
D B B
C
A A
送料器架构成
基板
基板
基板 右→左
基板 左→右
25110-M3-00
工作台 贴装头号码
安装号码
工作台 贴装头号码
安装号码
基板右→左 基板左→右 基板右→左 基板左→右
A
1 108-148 108-132
C
1 8-48 8-32
2 107-147 107-131 2 7-47 7-31
3 106-146 106-130 3 6-46 6-30
4 105-145 105-129 4 5-45 5-29
5 104-144 104-128 5 4-44 4-28
6 103-143 103-127 6 3-43 3-27
7 102-142 102-126 7 2-42 2-26
8 101-141 101-125 8 1-41 1-25
B
1 208-232 208-248
D
1 308-332 308-348
2 207-231 207-247 2 307-331 307-347
3 206-230 206-246 3 306-330 306-346
4 205-229 205-245 4 305-329 305-345
5 204-228 204-244 5 304-328 304-344
6 203-227 203-243 6 303-327 303-343
7 202-226 202-242 7 302-326 302-342
8 201-225 201-241 8 301-325 301-341
